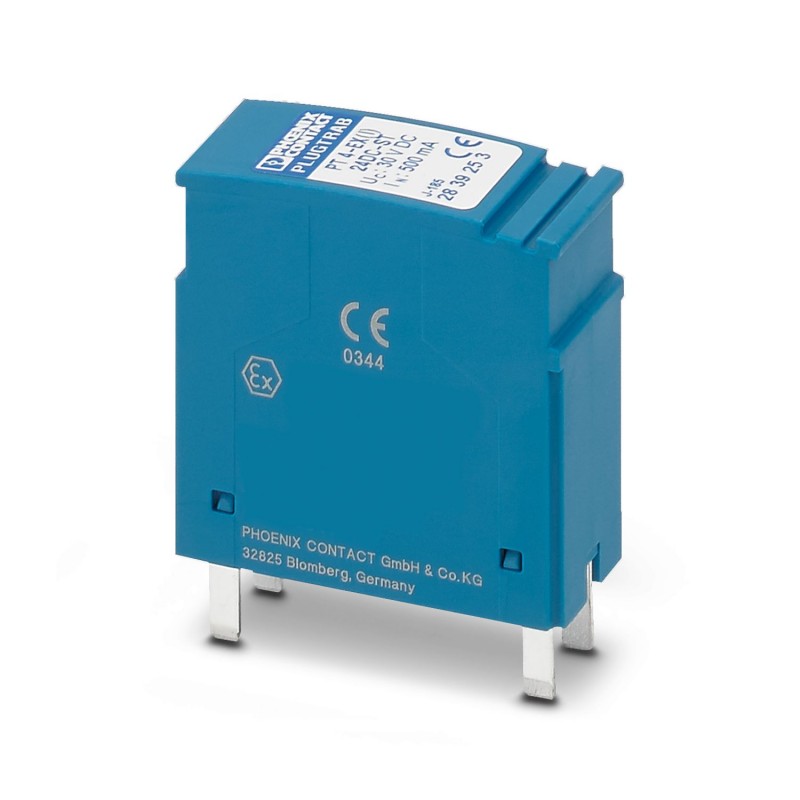

PT 4-EX(I)-24DC-ST 2839253 PHOENIX CONTACT Connecteur de protection antisurtension
PT 4-EX(I)-24DC-ST
2839253
PHOENIX_CONTACT
Connecteur de protection antisurtension
Circuit de protection enfichable PT pour un circuit de signal Ex i à 4 conducteurs sans potentiel de terre. Tension nominale : 24 V DC
Fiche de protection PT avec circuit de protection pour 1 circuit de signal Ex i à 4 fils sans potentiel de terre. Tension nominale : 24 V DC
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre combiné pour équipement informatique / mesure, commande et régulation
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Protection antisurtension pour la technique MCR |
| Gamme de produits | PLUGTRAB PT |
| Classe d'essai CEI | C1 |
| C2 | |
| C3 | |
| D1 | |
| Type | Connecteur mâle |
| Nombre de pôles | 4 |
| Parafoudre contrôlable avec CHECKMASTER à partir de la révision de logiciel : | à partir rév. logiciel 1.00 |
| État de la gestion des données | |
| Révision de l'article | 26 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Tension nominale UN | 24 V DC |
| Type de raccordement | Raccordement vissé (en relation avec une embase) |
| Filetage vis | M3 |
| Couple de serrage | 0,5 Nm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
| Capacité interne maximale Ci | 1,1 nF |
| Inductance interne max. Li | 1 µH |
| Courant d’entrée max. Ii | 500 mA (T4 / ≤ 80 °C) |
| 500 mA (T5 / ≤ 55 °C) | |
| 500 mA (T6 / ≤ 40 °C) | |
| Tension d'entrée max. Ui | 30 V DC |
| Puissance d'entrée max. Pi | 850,00 mW (T4 / ≤ 80 °C) |
| 700,00 mW (T5 / ≤ 55 °C) | |
| 700,00 mW (T6 / ≤ 40 °C) | |
| Constante de temps maximale interne t (Ri/Li) | ≤ 10 µs |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (T4) |
| -40 °C ... 55 °C (T5) | |
| -40 °C ... 40 °C (T6) |
| Dessin coté |  |
| Largeur | 17,7 mm |
| Hauteur | 44,8 mm |
| Profondeur | 51,7 mm |
| Graduation | 1 UL |
| Largeur module complet | 17,7 mm |
| Hauteur module complet | 90 mm |
| Profondeur module complet | 65,5 mm |
| Couleur | bleu (RAL 5015) |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Matériau du boîtier | PA 6.6 |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Sens de l'action | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| Tension permanente maximale UC | 30 V DC |
| 21 V AC | |
| Courant de référence | 500 mA (40 °C) |
| Courant utile de service ICpour UC | ≤ 5 µA |
| Courant résidual IPE | ≤ 4 µA |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 308 A |
| Courant nominal de décharge In(8/20) µs (fil-terre) | 10 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs (fil-terre) | 1 kA |
| 2 kA (au total) | |
| Courant de décharge global Itotal(8/20) µs | 20 kA |
| Courant de décharge global Itotal(10/350) µs | 2 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-fil) | 308 A |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | 20 kA (au total) |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 59 A |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 45 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 1 kV |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 45 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 1 kV |
| Tension résiduelle pour In(fil-fil) | ≤ 70 V |
| Tension résiduelle pour Ian (10/1000) µs (fil-fil) | ≤ 65 V |
| Niveau de protection Up(fil-fil) | ≤ 60 V (C1 - 500 V / 250 A) |
| ≤ 50 V (C3 - 10 A) | |
| ≤ 50 V (C3 - 25 A) | |
| Niveau de protection Up(fil-terre) | ≤ 1 kV (C1 - 1 kV / 500 A) |
| ≤ 1 kV (C2 - 2 kV / 1 kA) | |
| ≤ 1 kV (C2 - 10 kV / 5 kA) | |
| ≤ 1 kV (D1 - 1 kA) | |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Perte d'insertion aE, sym. | typ. 0,1 dB (≤ 1 MHz / 50 Ω) |
| typ. 0,1 dB (≤ 500 kHz / 150 Ω) | |
| typ. 0,1 dB (≤ 100 kHz / 600 Ω) | |
| Fréquence limite fg (3 dB), sym., dans le système 50 Ω | typ. 7 MHz |
| Fréquence limite fg (3 dB), sym., dans le système 150 Ω | typ. 2,5 MHz |
| Fréquence limite fg (3 dB), sym., dans le système 600 Ω | typ. 600 kHz |
| Résistance par circuit | 0 Ω |
| Message protection antisurtension défectueuse | aucun |
| Protection max. en amont nécessaire | 500 mA (T) |
| Courant de choc admissible (fil-fil) | C1 - 0,5 kV / 250 A |
| C3 - 10 A | |
| C3 - 25 A | |
| Courant de choc admissible (fil-terre) | C1 - 1 kV / 500 A |
| C2 - 2 kV / 1 kA | |
| C2 - 10 kV / 5 kA | |
| D1 - 1 kA | |
| Résistance au courant alternatif (fil-terre) | 5 A - 1 s |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 2000 m (amsl) |
| Conformité/homologations | |
| ATEX | II 1G Ex ia IIC T4...T6 Ga |
| II 1D Ex ia IIIC T135 °C...T85 °C Da | |
| IECEx | Ex ia IIC T4...T6 Ga |
| Ex ia IIIC T135 °C...T85 °C Da | |
| Normes/prescriptions | EN 61643-21 |
| Remarque | A2:2013 |
| Normes/prescriptions | EN 60079-0 |
| Remarque | 2018 |
| Normes/prescriptions | EN 60079-11 |
| Remarque | 2012 |
| Normes/prescriptions | CEI 61643-21 |
| Remarque | A2:2012 |
| Normes/prescriptions | CEI 60079-0 |
| Remarque | 2017 |
| Normes/prescriptions | CEI 60079-11 |
| Remarque | 2011 |
| Type de montage | sur embase |
