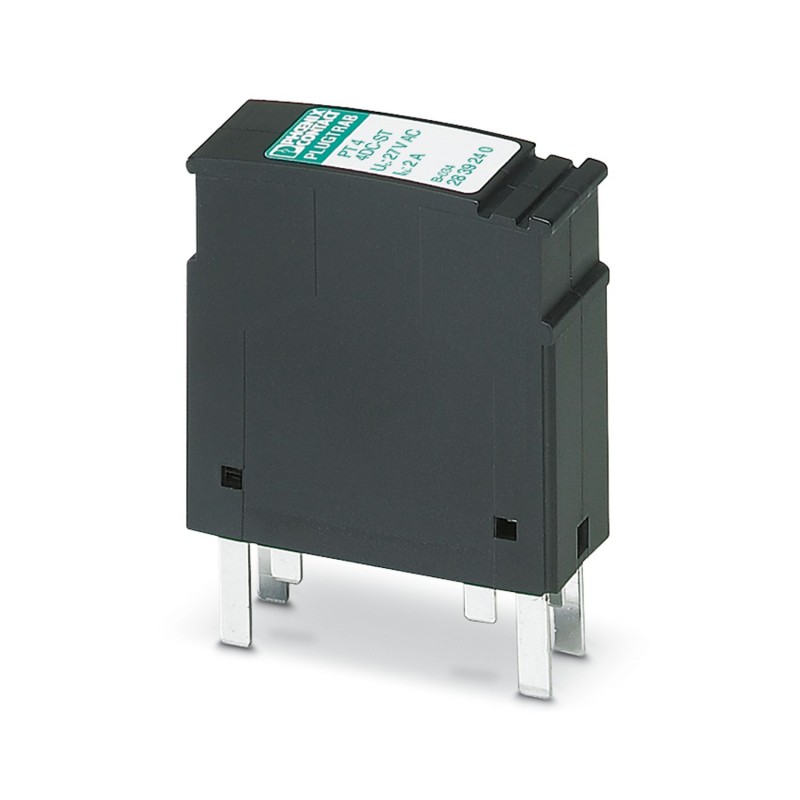

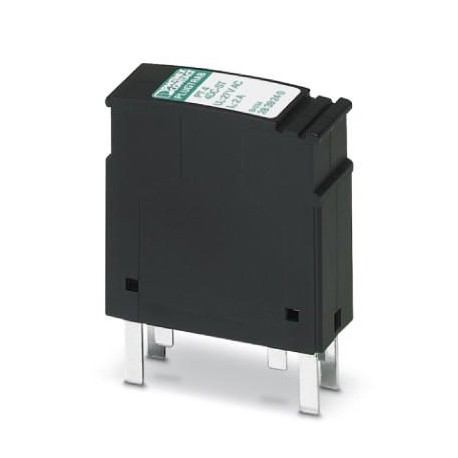

PT 4-24DC-ST
2839240
PHOENIX_CONTACT
1
Connecteur de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2839240 |
---|---|
Unité de conditionnement | 10 pcs |
Page catalogue | Page 116 (C-4-2017) |
GTIN | 4017918182786 |
Poids par pièce (hors emballage) | 0,022 KGM |
Numéro du tarif douanier | 85363010 |
Pays d'origine | DE (Allemagne) |
Hauteur | 45 mm |
---|---|
Largeur | 17,7 mm |
Profondeur | 52 mm |
Pas | 1 UL |
Hauteur module complet | 90 mm |
Largeur module complet | 17,7 mm |
Profondeur module complet | 65,5 mm |
Température ambiante (fonctionnement) | -40 °C ... 85 °C |
---|---|
Indice de protection | IP20 |
Matériau du boîtier | PA 6.6 |
---|---|
Classe d'inflammabilité selon UL 94 | V-0 |
Coloris | noir |
Normes pour les lignes de fuite et distances dans l'air | VDE 0110-1 |
CEI 60664-1 | |
Type de montage | sur embase |
Type | Connecteur mâle |
Sens de l'action | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Parafoudre contrôlable avec CHECKMASTER à partir de la révision de logiciel : | à partir rév. logiciel 1.00 |
Classe d'essai CEI | C1 |
---|---|
C2 | |
C3 | |
D1 | |
Classe de protection VDE | C1 |
C2 | |
C3 | |
D1 | |
Tension nominale UN | 24 V DC |
Tension permanente maximale UC | 27 V DC |
19 V AC | |
Courant de référence | 2 A (80 °C) |
Courant utile de service ICpour UC | ≤ 5 µA |
Courant résidual IPE | ≤ 4 µA (avec PT 4-BE) |
≤ 1 µA (avec PT 4+F-BE) | |
Courant nominal de décharge In(8/20) µs (fil-fil) | 365 A |
Courant nominal de décharge In(8/20)µs (fil-terre) | 10 kA |
Courant de décharge d'impulsion Iimp(10/350) µs | 2,5 kA (par circuit) |
Courant de décharge global Itotal(8/20) µs | 20 kA |
Courant de décharge Imax(8/20) µs maximal (fil-fil) | 365 A |
Courant de décharge Imax(8/20) µs maximal (fil-terre) | 10 kA |
Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 67 A |
Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 40 V |
Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 450 V (avec PT 4-BE) |
≤ 1 kV (avec PT 4+F-BE) | |
Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 40 V |
Tension résiduelle pour In(fil-fil) | ≤ 60 V |
Tension résiduelle pour Ian (10/1000) µs (fil-fil) | ≤ 45 V |
Niveau de protection Up(fil-fil) | ≤ 50 V (C1 - 500 V / 250 A) |
≤ 45 V (C3 - 67 A) | |
Niveau de protection Up(fil-terre) | ≤ 500 V (C2 - 10 kV / 5 kA avec PT 4-BE) |
≤ 1 kV (C2 - 10 kV / 5 kA avec PT 4+F-BE) | |
≤ 500 V (6 kV / 3 kA) | |
Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
Temps de réponse tA (fil-signal de masse) | ≤ 1 ns |
Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
Perte d'insertion aE, sym. | 0,1 dB (≤ 1 MHz) |
0,1 dB (≤ 1 MHz / 50 Ω) | |
0,2 dB (≤ 400 kHz/150 Ω) | |
Fréquence limite fg (3 dB), sym., dans le système 50 Ohm | typ. 4,5 MHz |
Fréquence limite fg (3 dB), sym., dans le système 150 Ohm | typ. 1,5 MHz |
Résistance en série | 0 Ω |
Message protection antisurtension défectueuse | aucun |
Résistance aux courants de choc (fil-fil) | C1 - 500 V / 250 A |
C3 - 25 A | |
Résistance aux courants de choc (fil-terre) | C2 - 10 kV/5 kA |
D1 - 2,5 kA |
Type de raccordement | Raccordement vissé (en relation avec une embase) |
---|---|
Filetage vis | M3 |
Couple de serrage | 0,8 Nm |
Longueur à dénuder | 8 mm |
Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
Section de conducteur rigide | 0,2 mm² ... 4 mm² |
Section conduct. AWG | 24 ... 12 |
Longueur à dénuder | 8 mm |
---|---|
Section de conducteur souple min. | 0,2 mm² |
Section de conducteur souple max. | 2,5 mm² |
Section de conducteur rigide min. | 0,2 mm² |
Section de conducteur rigide max. | 4 mm² |
Section du conducteur AWG min. | 24 |
Section du conducteur AWG max. | 12 |
Normes/Prescriptions | CEI 61643-21 |
---|---|
DIN EN 61643-21 | |
UL 497B | |
Normes/prescriptions | EN 61643-21/A1 2009 |
IEC 61643-21/A1 2008 | |
UL 497B |
