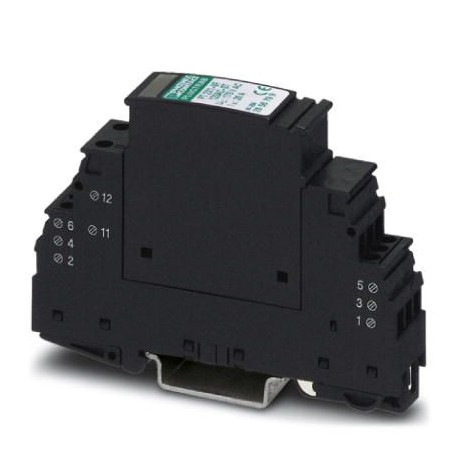

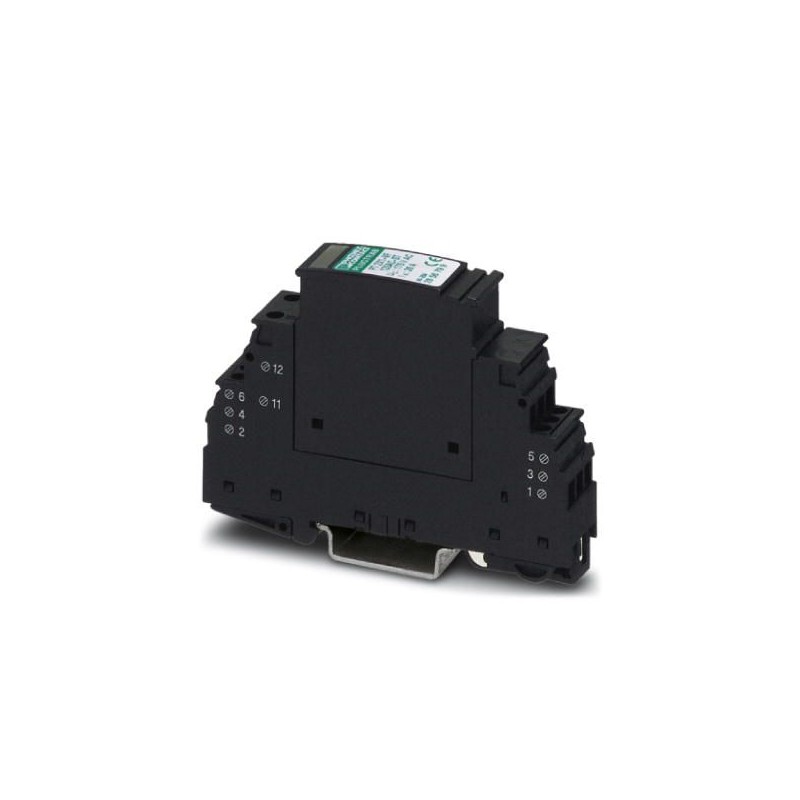

PT 2X1-VF-120AC 2859327 PHOENIX CONTACT Dispositif de protection antisurtension
PT 2X1-VF-120AC
2859327
PHOENIX_CONTACT
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2859327 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 114 (C-4-2017) |
| GTIN | 4017918974565 |
| Poids par pièce (hors emballage) | 0,062 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Hauteur | 44,8 mm |
|---|---|
| Largeur | 17,5 mm |
| Profondeur | 51,7 mm |
| Pas | 1 UL |
| Hauteur module complet | 90 mm |
| Largeur module complet | 17,7 mm |
| Profondeur module complet | 65,5 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
|---|---|
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PA 6.6 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | noir |
| Normes pour les lignes de fuite et distances dans l'air | CEI 60664-1 |
| DIN VDE 0110-1 | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Type de montage | Profilé : 35 mm |
| Type | Module pour profilés enfichables en deux parties |
| Nombre de pôles | 2 |
| Sens de l'action | Line-Line & Line-Earth Ground |
| Parafoudre contrôlable avec CHECKMASTER à partir de la révision de logiciel : | à partir version log. 2.13 |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C2 | |
| C3 | |
| Tension nominale UN | 120 V AC |
| Tension permanente maximale UC | 175 V AC |
| Courant de référence | 6 A |
| Courant utile de service ICpour UC | ≤ 2 µA |
| Courant résidual IPE | ≤ 4 µA |
| Courant nom. de décharge In(8/20)µs | 3 kA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 3 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs | 300 A |
| Courant de décharge global Itotal(8/20) µs | 8 kA |
| Courant de décharge Imax(8/20) µs maximal | 8 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 40 A |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 800 V |
| Tension résiduelle pour In(fil-terre) | ≤ 600 V |
| Tension résiduelle pour Ian (10/1000) µs (fil-terre) | ≤ 360 V |
| Absorption d'énergie | 85 J |
| Niveau de protection en tension Up | ≤ 1 kV (C2 - 2 kA) |
| Niveau de protection Up(fil-fil) | |
| Niveau de protection Up(fil-terre) | ≤ 900 V (C1 - 500 A) |
| ≤ 950 V (C2 - 1 kA) | |
| ≤ 1 kV (C3 - 25 A) | |
| ≤ 1,1 kV (Iimp-300 A) | |
| Temps de réponse tA | ≤ 100 ns |
| Capacité | typ. 3 pF |
| Résistance en série | 0 Ω |
| Message protection antisurtension défectueuse | aucun |
| Protection max. en amont nécessaire | 6 A (p. ex. D01 gL/gG) |
| Résistance aux courants de choc (fil-terre) | C1 - 1 kV/500 A |
| C2 - 4 kV / 2 kA | |
| C3 - 25 A |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Type de raccordement IN | Blocs de jonction à vis |
| Type de raccordement OUT | Blocs de jonction à vis |
| Filetage vis | M3 |
| Couple de serrage | 0,8 Nm |
| Longueur à dénuder | 8 mm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
Contact de signalisation à distance
| Fonction de commutation | Contact NF |
|---|---|
| Tension de service maximale UmaxAC | 120 V AC |
| Courant de service maximal Imax | 3 A |
Normes et spécifications
| Normes/Prescriptions | EN 61643-21 |
|---|---|
| CEI 61643-21 | |
| Normes/prescriptions | EN 61643-21 2002 |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
