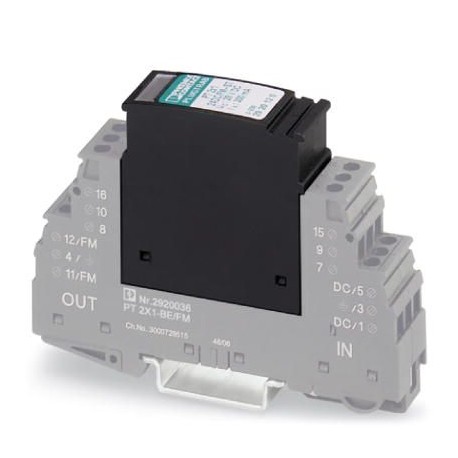

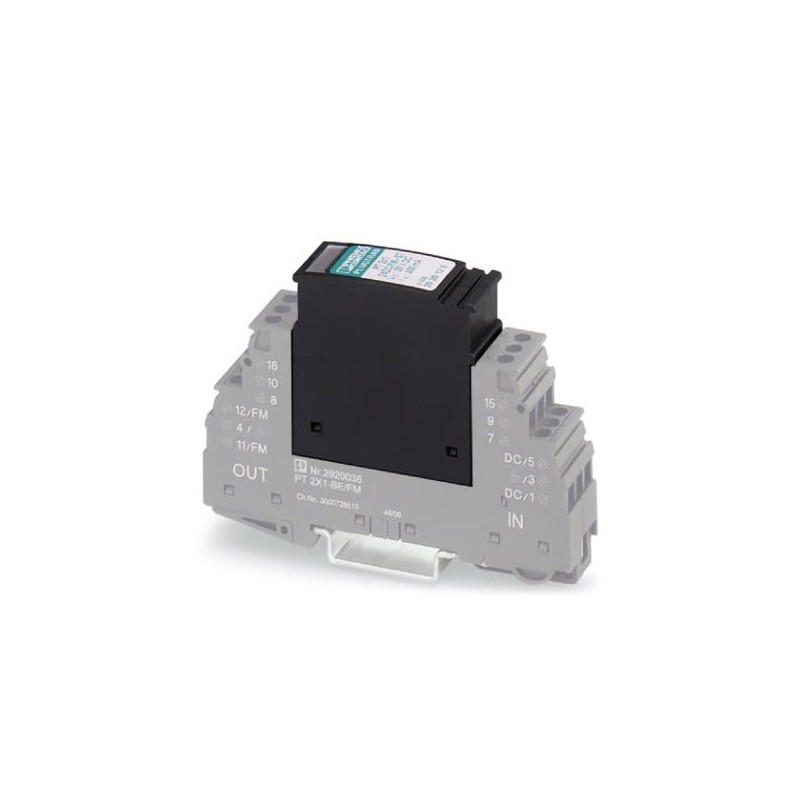

PT 2X1-24DC/FM-ST 2920120 PHOENIX CONTACT Connecteur de protection antisurtension
PT 2X1-24DC/FM-ST
2920120
PHOENIX_CONTACT
Connecteur de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2920120 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 91 (TT-2011) |
| GTIN | 4046356154079 |
| Poids par pièce (hors emballage) | 0,027 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Dimensions
| Hauteur | 44,8 mm |
|---|---|
| Largeur | 17,5 mm |
| Profondeur | 51,7 mm |
| Pas | 1 UL |
| Hauteur module complet | 90 mm |
| Largeur module complet | 17,7 mm |
| Profondeur module complet | 65,5 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PA 6.6 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | noir |
| Normes pour les lignes de fuite et distances dans l'air | VDE 0110-1 |
| CEI 60664-1 | |
| Type de montage | sur embase |
| Type | Connecteur mâle |
| Sens de l'action | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Classe de protection VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tension nominale UN | 24 V DC |
| Tension permanente maximale UC | 28 V DC |
| 20 V AC | |
| Courant de référence | 300 mA (45 °C) |
| Courant utile de service ICpour UC | ≤ 5 µA |
| Consommation de puissance en veille PC | ≤ 1,73 VA |
| Courant résidual IPE | ≤ 1 µA (avec PT 2X1+F-BE) |
| ≤ 10 µA (raccordement direct à la terre) | |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 10 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs | 2,5 kA (par circuit) |
| Courant de décharge global Itotal(8/20) µs | 20 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | 10 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 33 A (25 °C) |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 50 V |
| ≤ 600 V (avec PT 2X1+F-BE) | |
| Limitation de la tension de sortie pour 1 kV/µs (fil-masse du signal) spike | ≤ 50 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 40 V |
| Limitation de la tension de sortie pour 1 kV/µs (fil-masse du signal) statique | ≤ 40 V |
| Tension résiduelle pour In(fil-terre) | ≤ 40 V |
| Tension résiduelle pour Ian (10/1000) µs (fil-terre) | ≤ 50 V |
| Niveau de protection Up(fil-terre) | ≤ 40 V (C1 - 500 V / 250 A) |
| ≤ 40 V (C3 - 25 A) | |
| Niveau de protection en tension Upstatique (fil-masse du signal) | ≤ 40 V (C1 - 500 V / 250 A) |
| ≤ 40 V (C3 - 25 A) | |
| Temps d'amorçage tA (fil-terre) | ≤ 1 ns |
| Perte d'insertion aE, asym. | typ. 0,5 dB (≤ 1 MHz / 50 Ω) |
| typ. 0,2 dB (≤ 400 kHz/150 Ω) | |
| Fréquence limite fg (3 dB), asym. (GND) dans le système 50 Ohm | typ. 6 MHz |
| Fréquence limite fg (3 dB), asym. (GND) dans le système 150 Ohm | typ. 2,5 MHz |
| Résistance en série | 4,7 Ω (7-8/11-12) |
| Message protection antisurtension défectueuse | optique, contact de signalisation à distance |
| Protection max. en amont nécessaire | 315 mA (T) |
| Résistance aux courants de choc (fil-terre) | C2 - 10 kV/5 kA |
| D1 - 2,5 kA | |
| C3 - 25 A | |
| Résistance au courant alternatif (fil-terre) | 5 A - 1 s |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé (en relation avec une embase) |
|---|---|
| Filetage vis | M3 |
| Couple de serrage | 0,8 Nm |
| Longueur à dénuder | 8 mm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
Contact de signalisation à distance
| Fonction de commutation | Contact NF |
|---|---|
| Tension de service maximale UmaxAC | 250 V AC |
| Courant de service maximal Imax | 0,2 A (250 V AC) |
| 0,2 A (220 V DC) | |
| 1 A (60 V AC) | |
| 1 A (60 V DC) |
Normes et spécifications
| Normes/Prescriptions | CEI 61643-21 |
|---|---|
| DIN EN 61643-21 | |
| Normes/prescriptions | CEI 61643-21 2002 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2920120-PT 2X1-24DC/FM-ST | 138 Kbytes |
|
