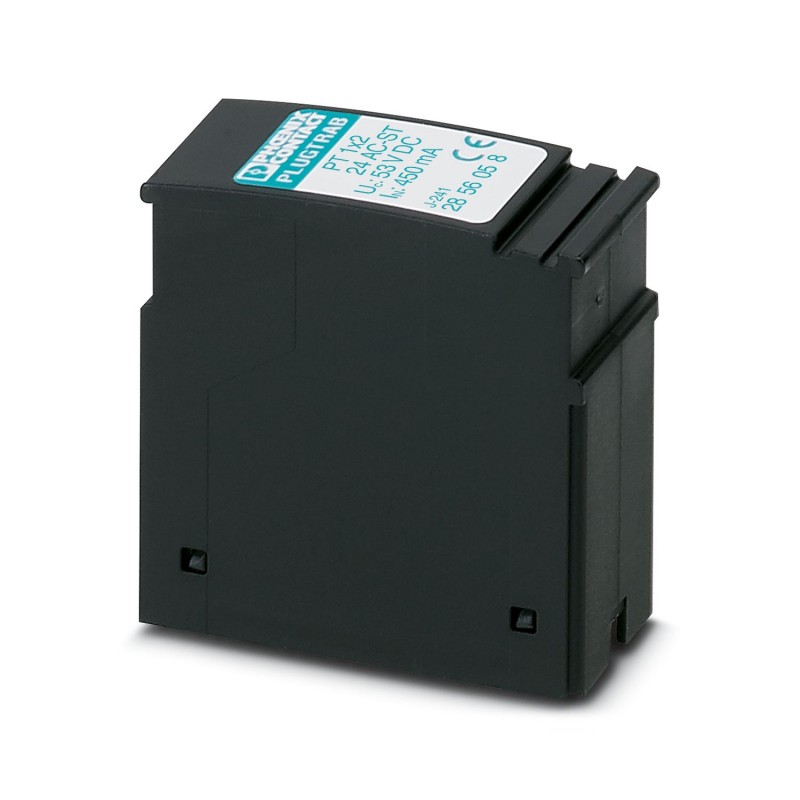

PT 1X2-24AC-ST 2856058 PHOENIX CONTACT Connecteur de protection antisurtension
PT 1X2-24AC-ST
2856058
PHOENIX_CONTACT
Connecteur de protection antisurtension
Protection enfichable PT avec circ. Protec. P/ un Circ. 2 cond. flottant. Convient pour HART.
Fiche de protection PT avec circuit de protection pour un circuit de signal à 2 fils indépendants du potentiel. Compatibilité HART.
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement informatique / mesure, commande et régulation
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | |
| Remarque | Les caractéristiques techniques s'appliquent conjointement avec les éléments de base mentionnés ci-après : |
| PT 1X2+F-BE 2856126 | |
| PT 1X2-BE 2856113 | |
| Type de produit | Protection antisurtension pour la technique MCR |
| Gamme de produits | PLUGTRAB PT |
| Classe d'essai CEI | C1 |
| C2 | |
| C3 | |
| D1 | |
| Type | Connecteur mâle |
| Nombre de pôles | 2 |
| Parafoudre contrôlable avec CHECKMASTER à partir de la révision de logiciel : | à partir rév. logiciel 1.00 |
| Paires de fils par module | 1 |
| État de la gestion des données | |
| Révision de l'article | 18 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Tension nominale UN | 24 V AC |
| Type de raccordement | Raccordement vissé (en relation avec une embase) |
| Filetage vis | M3 |
| Couple de serrage | 0,5 Nm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
| Dessin coté |  |
| Largeur | 17,7 mm |
| Hauteur | 45 mm |
| Profondeur | 52 mm |
| Graduation | 1 UL |
| Largeur module complet | 17,7 mm |
| Hauteur module complet | 90 mm |
| Profondeur module complet | 65,5 mm |
| Couleur | noir (RAL 9005) |
| couleur cuivre | |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Matériau du boîtier | PA 6.6 |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Sens de l'action | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Tension permanente maximale UC | 40 V DC |
| 28 V AC | |
| Courant de référence | 450 mA (45 °C) |
| Courant utile de service ICpour UC | ≤ 5 A |
| Courant résidual IPE | ≤ 1 µA (avec PT 1X2+F-BE) |
| ≤ 2 µA (avec PT 1X2-BE) | |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 10 kA |
| Courant nominal de décharge In(8/20) µs (fil-terre) | 10 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs | 2,5 kA |
| Courant de décharge global Itotal(8/20) µs | 20 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-fil) | 10 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | 10 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 23 A |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 55 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 450 V (avec PT 1X2-BE) |
| ≤ 1 kV (avec PT 1X2+F-BE) | |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 55 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 25 V (avec PT 1X2-BE) |
| ≤ 50 V (avec PT 1X2+F-BE) | |
| Tension résiduelle pour In(fil-fil) | ≤ 55 V |
| Tension résiduelle pour Ian (10/1000) µs (fil-fil) | ≤ 65 V |
| Niveau de protection Up(fil-fil) | ≤ 80 V (C2 - 10 kV / 5 kA) |
| Niveau de protection Up(fil-terre) | ≤ 450 V (C1 - 1 kV / 500 A avec PT 1X2-BE) |
| ≤ 1000 V (C2 - 10 kV / 5 kA avec PT 1X2+F-BE) | |
| Niveau de protection Upstatique (fil-fil) | ≤ 50 V (C2 - 10 kV / 5 kA) |
| Niveau de protection Upstatique (fil-terre) | ≤ 50 V (C2 - 10 kV / 5 kA avec PT 1X2-BE) |
| ≤ 100 V (C2 - 10 kV / 5 kA avec PT 1X2+F-BE) | |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Perte d'insertion aE, sym. | typ. 0,5 dB (≤ 1,5 MHz / 50 Ω) |
| typ. 0,2 dB (≤ 500 kHz / 150 Ω) | |
| typ. 0,1 dB (≤ 100 kHz / 600 Ω) | |
| Fréquence limite fg (3 dB), sym., dans le système 50 Ω | typ. 8 MHz |
| Fréquence limite fg (3 dB), sym., dans le système 150 Ω | typ. 3 MHz |
| Fréquence limite fg (3 dB), sym., dans le système 600 Ω | typ. 800 kHz |
| Capacité (fil-fil) | typ. 1,1 nF |
| Capacité (fil-terre) | typ. 4 pF (avec PT 1X2-BE) |
| typ. 2 pF (avec PT 1X2+F-BE) | |
| Résistance par circuit | 2,2 Ω ±10 % |
| Message protection antisurtension défectueuse | aucun |
| Protection max. en amont nécessaire | 500 mA (T) |
| Courant de choc admissible (fil-fil) | C2 - 10 kV / 5 kA |
| C3 - 23 A | |
| Courant de choc admissible (fil-terre) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| D1 - 2,5 kA |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 2000 m (amsl) |
| Normes/prescriptions | CEI 61643-21 |
| Remarque | 2000 + Corrigendum 2001 + A1:2008, modifiée + A2:2012 |
| Normes/prescriptions | EN 61643-21 |
| Remarque | 2001 + A1:2009 + A2:2013 |
| Type de montage | sur embase |
