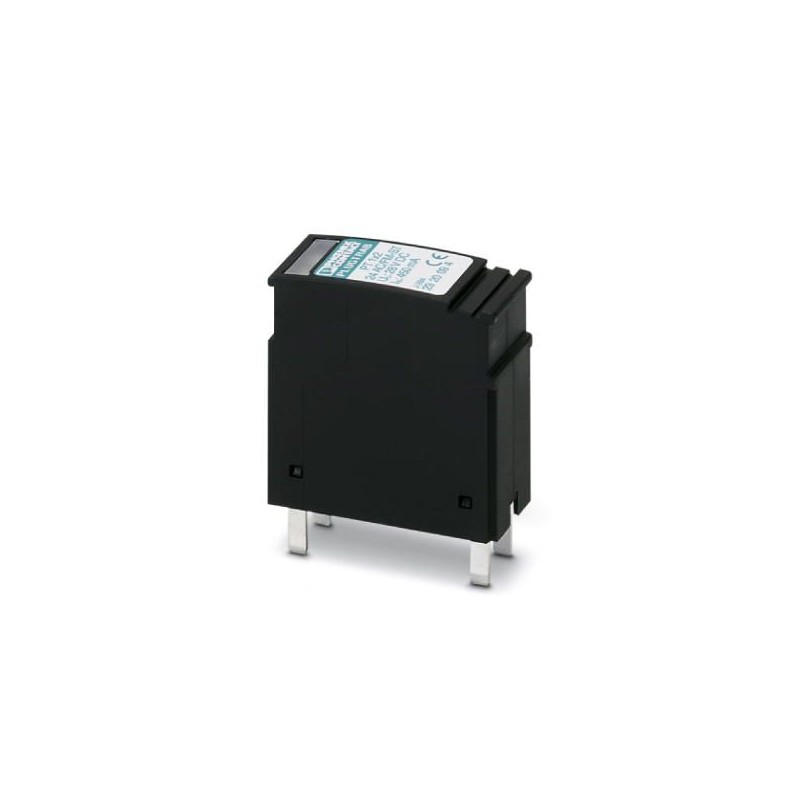

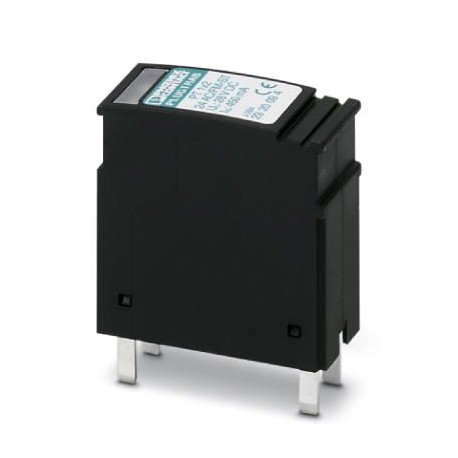

PT 1X2-24AC/FM-ST 2920094 PHOENIX CONTACT Connecteur de protection antisurtension
PT 1X2-24AC/FM-ST
2920094
PHOENIX_CONTACT
Connecteur de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2920094 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 91 (TT-2011) |
| GTIN | 4046356153997 |
| Poids par pièce (hors emballage) | 0,027 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Dimensions
| Hauteur | 45 mm |
|---|---|
| Largeur | 17,7 mm |
| Profondeur | 52 mm |
| Pas | 1 UL |
| Hauteur module complet | 90 mm |
| Largeur module complet | 17,7 mm |
| Profondeur module complet | 65,5 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PA 6.6 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | noir |
| Normes pour les lignes de fuite et distances dans l'air | VDE 0110-1 |
| CEI 60664-1 | |
| Type de montage | sur embase |
| Type | Connecteur mâle |
| Sens de l'action | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Classe de protection VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tension nominale UN | 24 V AC |
| Tension permanente maximale UC | 40 V DC |
| 28 V AC | |
| Courant de référence | 450 mA (45 °C) |
| Courant utile de service ICpour UC | ≤ 5 µA |
| Courant résidual IPE | ≤ 2 µA (raccordement direct à la terre) |
| ≤ 1 µA (avec PT 1X2+F-BE) | |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 10 kA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 10 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs | 2,5 kA |
| Courant de décharge global Itotal(8/20) µs | 20 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-fil) | 10 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | 10 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 23 A (25 °C) |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 70 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 450 V |
| ≤ 1 kV (avec PT 1X2+F-BE) | |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 55 V |
| Tension résiduelle pour In(fil-fil) | ≤ 55 V |
| Tension résiduelle pour Ian (10/1000) µs (fil-fil) | ≤ 65 V |
| Niveau de protection Up(fil-fil) | ≤ 55 V (C1 - 500 V / 250 A) |
| ≤ 55 V (C3 - 10 A) | |
| Niveau de protection Up(fil-terre) | ≤ 450 V (C2 - 10 kV / 5 kA) |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Perte d'insertion aE, sym. | typ. 0,5 dB (≤ 1,5 MHz / 50 Ω) |
| typ. 0,2 dB (≤ 500 kHz / 150 Ω) | |
| Fréquence limite fg (3 dB), sym., dans le système 50 Ohm | typ. 8 MHz |
| Fréquence limite fg (3 dB), sym., dans le système 150 Ohm | typ. 3 MHz |
| Capacité (fil-fil) | typ. 1,1 nF |
| Capacité (fil-terre) | typ. 4 pF |
| Résistance en série | 2,2 Ω ±10 % (7-8/11-12) |
| Message protection antisurtension défectueuse | optique, contact de signalisation à distance |
| Protection max. en amont nécessaire | 500 mA (T) |
| Résistance aux courants de choc (fil-fil) | C2 - 10 kV/5 kA |
| C3 - 10 A | |
| Résistance aux courants de choc (fil-terre) | C2 - 10 kV/5 kA |
| D1 - 2,5 kA | |
| C3 - 100 A | |
| Résistance au courant alternatif (fil-terre) | 5 A - 1 s |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé (en relation avec une embase) |
|---|---|
| Filetage vis | M3 |
| Couple de serrage | 0,8 Nm |
| Longueur à dénuder | 8 mm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
Normes et spécifications
| Normes/Prescriptions | CEI 61643-21 |
|---|---|
| DIN EN 61643-21 | |
| Normes/prescriptions | CEI 61643-21 2002 |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
