> PHOENIX_CONTACT>Sécurité et communications>PSI-TERMINATOR-PB 2313944 PHOENIX CONTACT Résistance de terminaison
Produit précédent Produit suivant

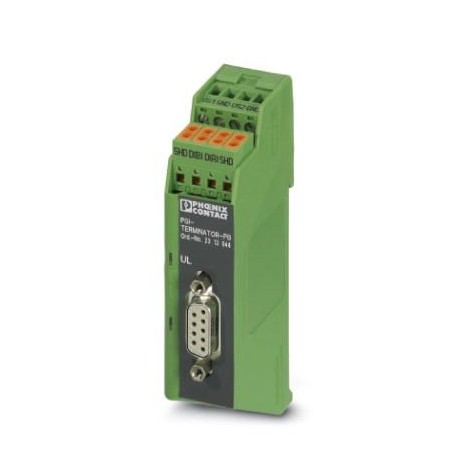

PSI-TERMINATOR-PB 2313944 PHOENIX CONTACT Résistance de terminaison Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

PSI-TERMINATOR-PB 2313944 PHOENIX CONTACT Résistance de terminaison

PSI-TERMINATOR-PB

2313944

PHOENIX_CONTACT

Résistance de terminaison

Plus de détails


Sécurité et communications

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données commerciales

Code de commande2313944
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 335 (C-8-2015)
GTIN4046356579445
Poids par pièce (hors emballage)0,124 KGM
Numéro du tarif douanier85389091
Pays d'origineDE (Allemagne)

Remarque

Restriction d'utilisationCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Cotes

Dessin coté
Largeur22,5 mm
Hauteur99 mm
Profondeur56 mm

Conditions d'environnement

Température ambiante (fonctionnement)-20 °C ... 65 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C
Humidité de l'air admissible (service)30 % ... 95 % (pas de condensation)
Altitude5000 m (Restriction : voir déclaration du fabricant)
Indice de protectionIP20

Généralités

Isolation galvaniqueDIN EN 50178 (RS-485 // VCC)
Tension d'essai interface de données/alimentation1,5 kVeff(50 Hz, 1 min)
Compatibilité électromagnétiqueConformité à la directive CEM 2014/30/UE
Poids net124,2 g
Matériau du boîtierPA 6.6-FR
Colorisvert
MTBF2383 Années (Telcordia-Standard, température 25 °C, cycle de travail 21% (5 jours par semaine, 8 heures par jour))
559 Années (Telcordia-Standard, température 40 ℃, cycle de travail 34,25 % (5 jours par semaine, 12 heures par jour))
MTTF3550 Années (SN 29500 Standard, température 25 °C, cycle de travail 21 % (5 jours/semaine, 8 heures/jour))
1818 Années (SN 29500 Standard, température 40 °C, cycle de travail 34,25 % (5 jours/semaine, 12 heures/jour))
849 Années (SN 29500 Standard, température 40 °C, cycle de travail 100 % (7 jours/semaine, 24 heures/jour))
ConformitéConformité CE
ATEX II 3 G Ex nA IIC T4 Gc X (Tenir compte des instructions d'installation particulières contenues dans la documentation.)
UL, USAClasse I, zone 2, AEx nA IIC T5
UL, USA/Canada508 Listed
Class I, Div. 2, Groups A, B, C, D
UL, CanadaClasse I, zone 2, Ex nA IIC T5 Gc X

Alimentation

Tension nominale d'alimentation24 V DC (via bloc de jonction à vis enfichable MINICONNEC)
Plage de tension d'alimentation19,2 V DC ... 28,8 V DC (via bloc de jonction à vis enfichable MINICONNEC)
Courant absorbé typique45 mA (24 V DC)

Interface série

Interface 1PROFIBUS selon CEI 61158, cordon à 2 fils RS-485
Type de raccordementD-SUB 9, MINICONNEC
Distance de transmission≤ 1200 m (en fonction de la vitesse de transmission et du type de câble)
Résistance terminale390 Ω
220 Ω
390 Ω (activable)
Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.1,5 mm²
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.1,5 mm²
Section du conducteur AWG min.24
Section du conducteur AWG max.16
Débit série≤ 12 Mbits/s
Tension nominale de sortie5 V DC

Fonction

Indicateurs d'état et de diagnosticLED : UL (tension logique), échange de données (non identifié)

Normes et spécifications

Compatibilité électromagnétiqueConformité à la directive CEM 2014/30/UE
Type de contrôleChute libre selon CEI 60068-2-32
Résultat du contrôle1 m
Type de contrôleRésistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6
Résultat du contrôle5g, 10 ... 150 Hz, 2,5 h en direction XYZ
Type de contrôleChocs selon EN 60068-2-27/CEI 60068-2-27
Résultat du contrôle25g, durée 11ms, choc sous forme d'impul. semi-sinusoïdale
Exempt de substances néfastes à l'application d'enduitsselon la norme centrale VW-Audi-Seat P-VW 3.10.7 57 65 0
Normes/PrescriptionsEN 61000-4-2
Décharge par contact± 6 kV (Sévérité de contrôle 3)
Normes/PrescriptionsEN 61000-4-3
Plage de fréquence80 MHz ... 3 GHz (Sévérité de contrôle 3)
Normes/PrescriptionsEN 61000-4-4
RemarqueCritère B
Normes/PrescriptionsEN 61000-4-5
Signal± 1 kV (Ligne données, asymétrique)
Normes/PrescriptionsEN 61000-6-4
EN 61000-4-6
Plage de fréquence0,15 MHz ... 80 MHz
ConformitéConformité CE
ATEX II 3 G Ex nA IIC T4 Gc X
UL, USAClasse I, zone 2, AEx nA IIC T5
UL, USA/Canada508 Listed
Class I, Div. 2, Groups A, B, C, D
UL, CanadaClasse I, zone 2, Ex nA IIC T5 Gc X
Test aux gaz nocifsISA-S71.04-1985 G3 Harsh Group A

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications


Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE PHOENIX AUTOMATION FR.pdf 35 Mbytes
PHOENIX CONTACT-2313944-PSI-TERMINATOR-PB 265 Kbytes PHOENIX CONTACT-2313944-PSI-TERMINATOR-PB
