Agrandir l'image

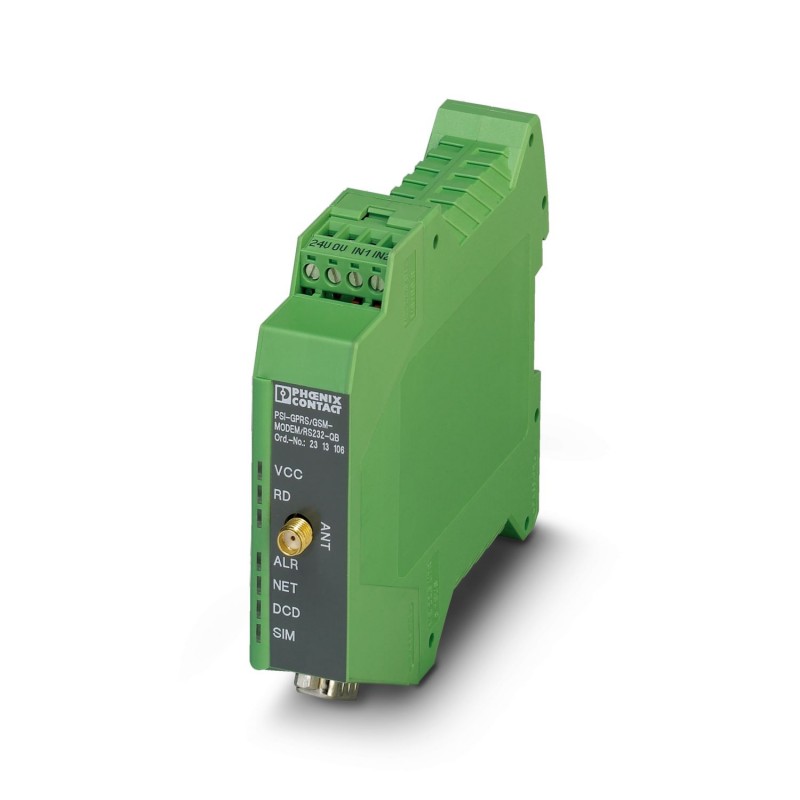

PSI-GPRS/GSM-MODEM/RS232-QB 2313106 PHOENIX CONTACT Modem
PSI-GPRS/GSM-MODEM/RS232-QB
2313106
PHOENIX_CONTACT
Modem
Sécurité et communications
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2313106 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 366 (C-6-2017) |
| GTIN | 4046356166034 |
| Poids par pièce (hors emballage) | 0,183 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Altitude | 5000 m (Restriction : voir déclaration du fabricant) |
| 2000 m (selon homologation UL) | |
| Indice de protection | IP20 |
| Immunité | EN 61000-6-2:2005 |
Généralités
| Isolation galvanique | VCC // RS-232 // GSM |
|---|---|
| Tension d'essai interfaces de données | 1500 V |
| Tension d'essai interface de données/alimentation | 1,5 kV (50 Hz, 1 min) |
| Compatibilité électromagnétique | Conformité à la Directive RED 2014/53/UE |
| Emission | EN 55032 |
| Poids net | 182,6 g |
| Matériau du boîtier | PA V0 |
| Coloris | vert |
| Degré de pollution | 2 |
| Conformité | Conformité CE |
| UL, USA/Canada | cULus Listed UL 508 |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X |
Alimentation
| Tension nominale d'alimentation | 24 V DC ±5 % (alternative ou redondante, par contact sur le bus fond de panier et alimentation système) |
|---|---|
| Plage de tension d'alimentation | 10 V DC ... 30 V DC (via bloc de jonction à vis enfichable MINICONNEC) |
| Courant absorbé typique | < 350 mA (24 V DC) |
| < 80 mA (Veille) |
Interface série
| Interface 1 | Interface RS-232, selon ITU-T V.28, EIA/TIA-232, DIN 66259-1 |
|---|---|
| Type de raccordement | Connecteur mâle D-SUB 9 |
| Format de données/détrompage | UART/NRZ série asynchrone, 7/8 données, 1/2 stop, 1 parité, longueur des caractères 10/11 bits |
| Distance de transmission | 15 m |
| Contrôle du flux de données / protocoles | Handshake logiciel Xon/Xoff ou Handshake matériel RTS/CTS |
Interface radio
| Description de l'interface | GSM / GPRS |
|---|---|
| Fréquence | 850 MHz (2 W (EGSM)) |
| 900 MHz (2 W (EGSM)) | |
| 1800 MHz (1 W (EGSM)) | |
| 1900 MHz (1 W (EGSM)) | |
| Débit de données | ≤ 85,6 kbit/s |
| Antenne | Connecteur femelle d'antenne SMA impédance 50 Ω |
| Interface SIM 1 | 1,8 V, 3 V |
| GPRS | Class 10, Class B |
| CS1 ... CS4 | |
| GSM | CSD 9,6 / 14,4 kbps |
| Fonction réseau | 4 fenêtres temporelles pour la réception, 2 fenêtres temporelles pour l’émission des données. Le PIN est mémorisé sur le modem. Une reconnexion automatique au réseau s'effectue après une coupure de la tension. Stack TCP/IP intégré, établissement automatique de la connexion. |
| Contrôle du réseau | LED pour signaler la qualité de réception |
Sorties tout-ou-rien
| Dénomination sortie | Sortie TOR |
|---|---|
| Nombre de sorties | 1 |
| Signal de sortie tension | 10 V DC ... 30 V DC |
| Signal de sortie courant | ≤ 80 mA (24 V) |
| Type de raccordement | Connecteur-bus sur profilé |
Entrées tout-ou-rien
| Description de l'entrée | Entrée TOR |
|---|---|
| Nombre d'entrées | 2 |
| Signal d'entrée tension | 9 V DC ... 60 V DC |
| Signal d'entrée courant | 5 mA |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la Directive RED 2014/53/UE |
|---|---|
| Type de contrôle | Chute libre selon CEI 60068-2-32 |
| Résultat du contrôle | 1 m |
| Type de contrôle | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 |
| Résultat du contrôle | 5g par direction |
| Type de contrôle | Chocs selon EN 60068-2-27/CEI 60068-2-27 |
| Résultat du contrôle | Fonctionnement : 15g, durée 11 ms, impulsion de choc semi-sinusoïdale |
| Type de contrôle | Chocs selon EN 60068-2-27/CEI 60068-2-27 |
| Résultat du contrôle | Stockage : 30g, durée 11 ms, impulsion de choc semi-sinusoïdale |
| Emission | EN 55032 |
| Immunité | EN 61000-6-2:2005 |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge par contact | ± 6 kV (Sévérité de contrôle 3) |
| Décharge indirecte | ± 6 kV |
| Normes/Prescriptions | EN 61000-4-3 |
| Plage de fréquence | Sévérité de contrôle 3 |
| Normes/Prescriptions | EN 61000-4-4 |
| Remarque | Critère B |
| Normes/Prescriptions | EN 61000-4-5 |
| Signal | ± 1 kV |
| Normes/Prescriptions | EN 55032 |
| EN 61000-4-6 | |
| Conformité | Conformité CE |
| UL, USA/Canada | cULus Listed UL 508 |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X | |
| Test aux gaz nocifs | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027230207eCl@ss 4.127230207eCl@ss 5.027230207eCl@ss 5.119030100eCl@ss 6.019060500eCl@ss 7.019060590eCl@ss 8.019060590eCl@ss 9.019060590
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2313106-PSI-GPRS/GSM-MODEM/RS232-QB | 250 Kbytes |
|
