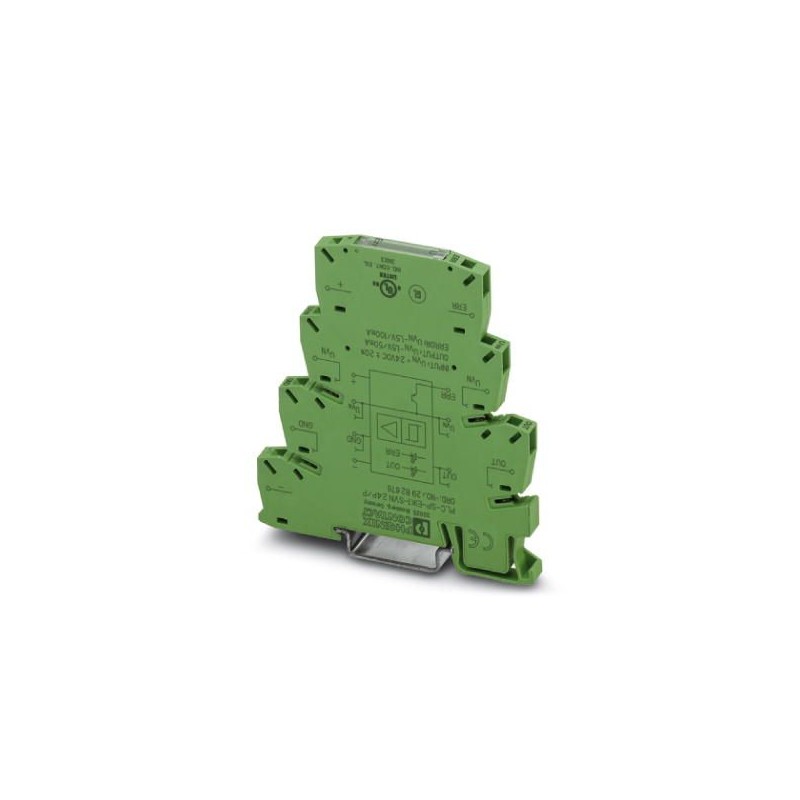

PHOENIX_CONTACT PLC-SP-EIK 1-SVN 24P/P 2982676 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

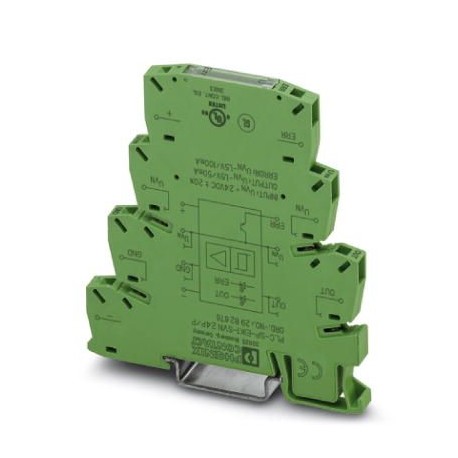

PLC-SP-EIK 1-SVN 24P/P 2982676 PHOENIX CONTACT Module à relais statique

Référence: PLC-SP-EIK 1-SVN 24P/P

Code: 2982676

Fabricant: PHOENIX_CONTACT

Description:

Module à relais statique

Catégories:

  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2982676
Unité de conditionnement10 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 364 (C-7-2013)
GTIN4046356147347
Poids par pièce (hors emballage)0,031 KGM
Numéro du tarif douanier85364190
Pays d'origineDE (Allemagne)

Remarque

Restriction d'utilisationCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Cotes

Largeur6,2 mm
Hauteur80 mm
Profondeur86 mm

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 50 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C
Indice de protectionIP20

Données d'entrée

DénominationAlimentation des modules
Tension nominale d'entrée UN24 V DC
Plage de tension d'entrée rapportée à UN0,8 ... 1,2
Plage de tension d'entrée19,2 V DC ... 28,8 V DC
Courant d'entrée typique pour UNenv. 14 mA
Courant max. absorbéenv. 70 mA (pour une intensité de sortie de 50 mA)
Témoin de présence de la tension de serviceLED verte
Dénomination de la protectionProtection contre inversions de polarité
Protection antisurtension
Circuit/composant de protectionDiode contre inversions de polarité
Diode zéner bidirectionnelle
DénominationCircuit de commande
Tension nominale d'entrée UN8,2 V DC ±10 %
Dénomination de la protectionProtection antisurtension
Circuit/composant de protectionDiode zéner bidirectionnelle
Tension de marche à vide8,2 V DC ±10 %
Point de commutation≥ 2,1 mA (à l'état conducteur)
≤ 1,2 mA (à l'état bloquant)
6,3 mA ... 10 mA (en cas de court-circuit)
0 mA ... 0,35 mA (en cas de rupture de fil)
Hystérésis de commutationenv. 0,2 mA
Résistance interneenv. 1 kΩ
Longueur du câble< 30 m
Puissance dissipée en condition nominale0,34 W

Données de sortie

DénominationSortie de signal
Tension nominale de sortie≤ 100 mV (à l'état conducteur)
UVN- UR;à l'état de blocage
Intensité permanente limite50 mA
Fréquence de transmissionenv. 350 Hz
Chute de tension pour l’intensité permanente limite maximale≤ 1,5 V (UR)
Affichage d'étatLED verte
Affichage des défautsLED rouge
Dénomination de la protectionProtection antisurtension
Circuit/composant de protectionDiode zéner bidirectionnelle
DénominationSortie de signalisation des défauts
Tension nominale de sortieUVN- URest
Intensité permanente limite50 mA
Chute de tension pour l’intensité permanente limite maximale≤ 2 V (URest)
Affichage des défautsLED rouge
Dénomination de la protectionProtection antisurtension
Circuit/composant de protectionDiode zéner bidirectionnelle

Caractéristiques de raccordement côté entrée

Dénomination connexionCôté entrée
Type de raccordementRaccordement à ressort
Longueur à dénuder8 mm
Section de conducteur rigide0,14 mm² ... 2,5 mm²
Section de conducteur souple0,14 mm² ... 2,5 mm²
Section conduct. AWG26 ... 14

Caractéristiques de raccordement côté sortie

Dénomination connexionCôté sortie
Type de raccordementRaccordement à ressort
Longueur à dénuder8 mm
Section de conducteur rigide0,14 mm² ... 2,5 mm²
Section de conducteur souple0,14 mm² ... 2,5 mm²
Section conduct. AWG26 ... 14

Généralités

Emplacement pour le montageindifférent
Conseils pour le montageJuxtaposables
Mode de fonctionnement100 % ED
DénominationDistances dans l'air et lignes de fuite
Normes/PrescriptionsCEI 60664
EN 50178
Tension d'isolement assignée50 V DC
Degré de pollution2
Catégorie de surtensionI

Normes et spécifications

DénominationDistances dans l'air et lignes de fuite
Normes/PrescriptionsCEI 60664
EN 50178
Tension d'isolement assignée50 V DC
Tension de choc assignée0,4 kV
IsolantIsolation de base
Degré de pollution2
Catégorie de surtensionI

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.
