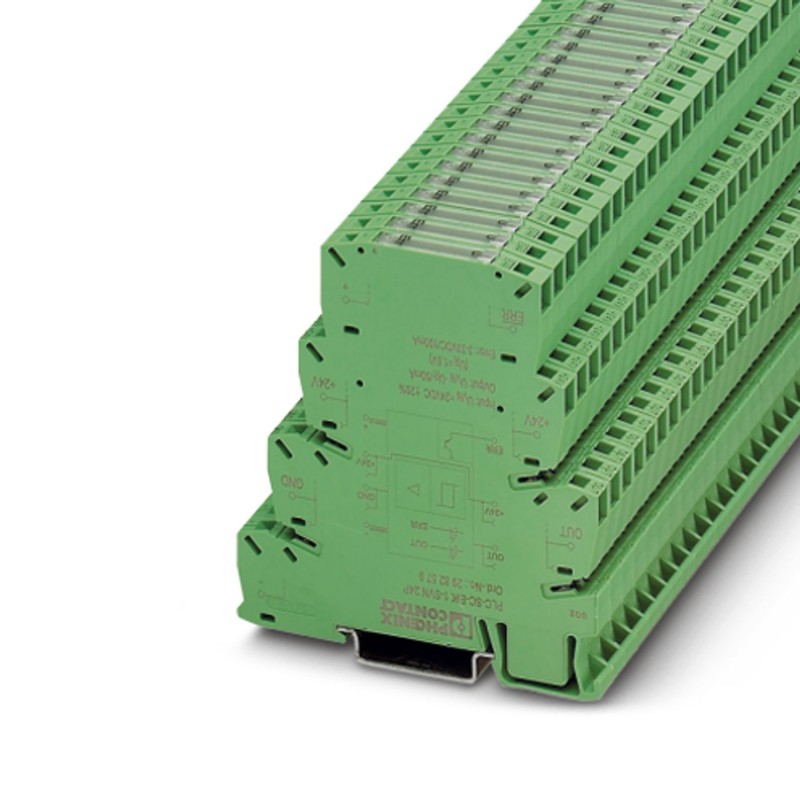

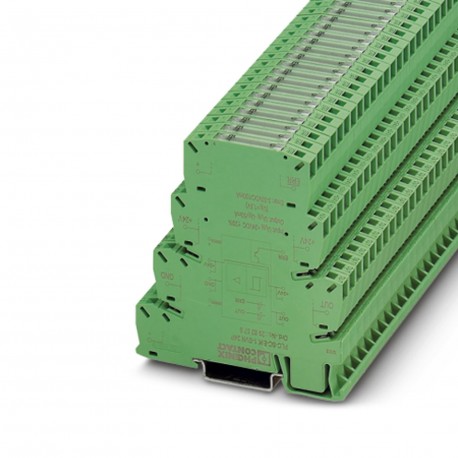

PLC-SP-EIK 1-SVN 24M 2982605 PHOENIX CONTACT Monocanal Module NAMUR 24 V CC tension d'entrée
PLC-SP-EIK 1-SVN 24M
2982605
PHOENIX_CONTACT
Monocanal Module NAMUR 24 V CC tension d'entrée
INTERFACE PLC pour applications NAMUR, composée d’un bloc de connexion de base PLC-BSP.../21 avec connexion à ressort et circuit intégré, pour montage sur rail NS 35/7.5, avec commutation négative, 1 contact de fermeture, tension d’entrée 24 V DC
Home > PHOENIX_CONTACT
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Restriction d’utilisation | |
| Indication CEM | EMC : produit de classe A, voir la déclaration du fabricant dans le centre de téléchargement |
| Type de produit | Module de relais statique |
| Famille de produits | INTERFACE API |
| application | Détecteurs de proximité NAMUR |
| Mode de fonctionnement | Temps de travail 100% |
| Statut de la maintenance des données | |
| Date de la dernière mise à jour des données | 13.10.2023 |
| Propriétés d’isolation : Lignes de fuite et espaces d’air entre les circuits | |
| Isolation | Isolation de base |
| Catégorie Surtension | Je |
| Degré de pollution | 2 |
| Lignes de fuite et entrefer entre les circuits | |
| Dimensionnement de la tension d’isolement | 50 V CC |
| Dimensionnement de la tension transitoire | 0,4 kV |
| Circuit de commande | |
| Tension d’entrée nominale UN | 8,2 V CC ±10 % |
| Protection Circuit | Prot. Surge ; Diode suppresseur |
| Tension en circuit ouvert | 8,2 V CC ±10 % |
| Point de commutation | ≥ 2,1 mA (en état conducteur) |
| ≤ 1,2 mA (à l’état verrouillé) | |
| 6,3 mA ... 10 mA (en cas de court-circuit) | |
| 0 mA ... 0,35 mA (en cas de rupture du conducteur) | |
| Hystérésis de commutation | environ 0,2 mA |
| Résistance interne | env. 1000 Ω |
| Longueur du câble | < 30 m |
| Dénomination | Sortie du signal |
| Type de commutation de contact | 1 contact ouvert |
| Type de sortie numérique | électronique |
| Plage de tension de sortie | 3V DC... 33 V CC |
| Limite de courant constant | 50 mA |
| Fréquence de transmission | environ 350 Hz |
| Chute de tension avec limite maximale de courant constant | < 1,5 V |
| Indication de l’état | LED (vert) |
| Indication d’erreur | LED rouge |
| Protection Circuit | Prot. Surge ; Diode suppresseur |
| Dénomination | Sortie d’avertissement de défaut |
| Tension de sortie nominale | 30 V CC |
| Plage de tension de sortie | 3V DC... 33 V CC |
| Limite de courant constant | 100 mA |
| Chute de tension avec limite maximale de courant constant | < 1,5 V |
| Indication d’erreur | LED rouge |
| Protection Circuit | Prot. Surge ; Diode suppresseur |
| Côté entrée | |
| Type de connexion | Connexion à ressort |
| Longueur à désisoler | 8 mm |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur flexible | 0,14 mm² ... 2,5 mm² |
| Section de conducteur AWG | 26 ... 14 |
| Côté sortie | |
| Type de connexion | Connexion à ressort |
| Longueur à désisoler | 8 mm |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur flexible | 0,14 mm² ... 2,5 mm² |
| Section de conducteur AWG | 26 ... 14 |
| Largeur | 6,2 mm |
| hauteur | 80 mm |
| profondeur | 86 mm |
| couleur | vert (RAL 6021) |
| Classe d’inflammabilité selon UL 94 | V0 (Boîtier) |
| Conditions environnementales | |
| Indice de protection | IP20 (en) |
| Température ambiante (service) | -25 °C ... 50 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Lignes de fuite et entrefer entre les circuits | |
| Normes/Spécifications | CEI 60664 |
| EN 50178 | |
| Instructions d’installation | Alignable sans séparation |
| Position pour le montage | discrétionnaire |
