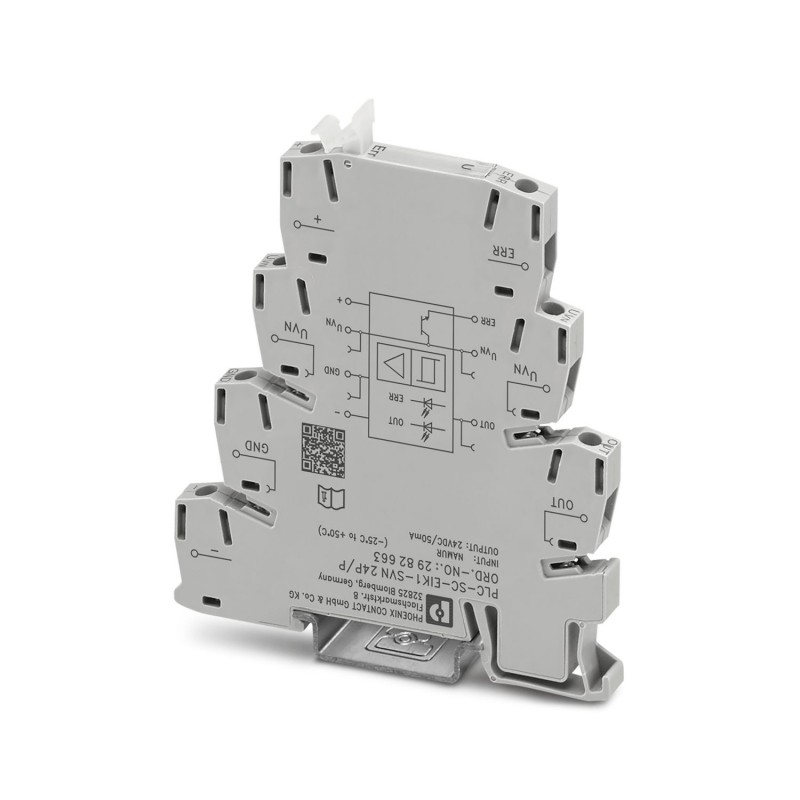

PLC-SC-EIK 1-SVN 24P/P 2982663 PHOENIX CONTACT Module à relais statique
PLC-SC-EIK 1-SVN 24P/P
2982663
PHOENIX_CONTACT
Module à relais statique
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2982663 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 420 (C-5-2017) |
| GTIN | 4046356147330 |
| Poids par pièce (hors emballage) | 0,036 KGM |
| Numéro du tarif douanier | 85364190 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Umgebungsbedingungen
| Température ambiante (fonctionnement) | -25 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Indice de protection | IP20 |
Données d'entrée
| Dénomination | Alimentation des modules |
|---|---|
| Tension nominale d'entrée UN | 24 V DC |
| Plage de tension d'entrée rapportée à UN | 0,8 ... 1,2 |
| Plage de tension d'entrée | 19,2 V DC ... 28,8 V DC |
| Courant d'entrée typique pour UN | env. 14 mA |
| Courant max. absorbé | env. 70 mA (pour une intensité de sortie de 50 mA) |
| Témoin de présence de la tension de service | LED verte |
| Dénomination de la protection | Protection contre inversions de polarité |
| Protection antisurtension | |
| Circuit/composant de protection | Diode contre inversions de polarité |
| Diode zéner bidirectionnelle | |
| Dénomination | Circuit de commande |
| Tension nominale d'entrée UN | 8,2 V DC ±10 % |
| Dénomination de la protection | Protection antisurtension |
| Circuit/composant de protection | Diode zéner bidirectionnelle |
| Tension de marche à vide | 8,2 V DC ±10 % |
| Point de commutation | ≥ 2,1 mA (à l'état conducteur) |
| ≤ 1,2 mA (à l'état bloquant) | |
| 6,3 mA ... 10 mA (en cas de court-circuit) | |
| 0 mA ... 0,35 mA (en cas de rupture de fil) | |
| Hystérésis de commutation | env. 0,2 mA |
| Résistance interne | env. 1 kΩ |
| Longueur du câble | < 30 m |
| Puissance dissipée en condition nominale | 0,34 W |
Données de sortie
| Dénomination | Sortie de signal |
|---|---|
| Tension nominale de sortie | ≤ 100 mV (à l'état conducteur) |
| UVN- UR;à l'état de blocage | |
| Intensité permanente limite | 50 mA |
| Fréquence de transmission | env. 350 Hz |
| Chute de tension pour l’intensité permanente limite maximale | ≤ 1,5 V (UR) |
| Affichage d'état | LED verte |
| Affichage des défauts | LED rouge |
| Dénomination de la protection | Protection antisurtension |
| Circuit/composant de protection | Diode zéner bidirectionnelle |
| Dénomination | Sortie de signalisation des défauts |
| Tension nominale de sortie | UVN- URest |
| Intensité permanente limite | 50 mA |
| Chute de tension pour l’intensité permanente limite maximale | ≤ 2 V (URest) |
| Affichage des défauts | LED rouge |
| Dénomination de la protection | Protection antisurtension |
| Circuit/composant de protection | Diode zéner bidirectionnelle |
Anschlussdaten 1
| Dénomination connexion | Côté entrée |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| Section conduct. AWG | 26 ... 12 |
Anschlussdaten 2
| Dénomination connexion | Côté sortie |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| Section conduct. AWG | 26 ... 12 |
Généralités
| Emplacement pour le montage | indifférent |
|---|---|
| Conseils pour le montage | Juxtaposables |
| Mode de fonctionnement | 100 % ED |
| Classe d'inflammabilité selon UL 94 | V0 |
| Dénomination | Distances dans l'air et lignes de fuite |
| Normes/Prescriptions | CEI 60664 |
| EN 50178 | |
| Degré de pollution | 2 |
| Catégorie de surtension | I |
Normes et spécifications
| Dénomination | Distances dans l'air et lignes de fuite |
|---|---|
| Normes/Prescriptions | CEI 60664 |
| EN 50178 | |
| Tension d'isolement assignée | 50 V DC |
| Tension de choc assignée | 0,4 kV |
| Isolant | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | I |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027371001eCl@ss 5.127371001eCl@ss 6.027371604eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2982663-PLC-SC-EIK 1-SVN 24P/P | 127 Kbytes |
|
