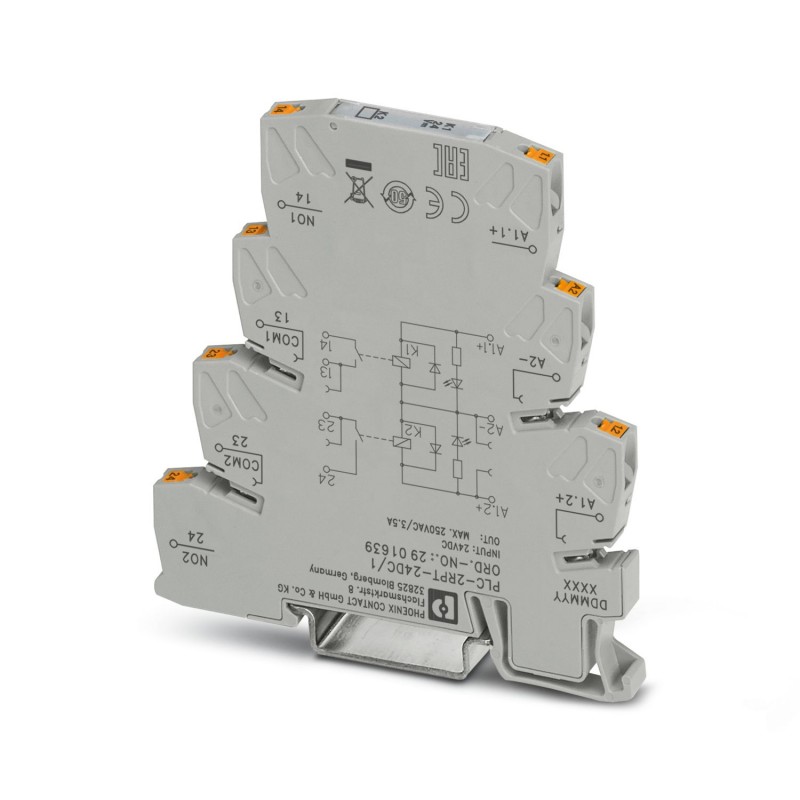

PLC-2RPT-24DC/1 2901639 PHOENIX CONTACT Module à relais
PLC-2RPT-24DC/1
2901639
PHOENIX_CONTACT
10
Module à relais
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2901639 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 402 (C-5-2017) |
| GTIN | 4046356620376 |
| Poids par pièce (hors emballage) | 0,029 KGM |
| Numéro du tarif douanier | 85364190 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Umgebungsbedingungen
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 60 °C |
Côté excitation
| Tension nominale d'entrée UN | 24 V DC |
|---|---|
| Courant d'entrée typique pour UN | 7 mA |
| Temps d'amorçage typique | 4 ms |
| Temps de retombée typique | 6 ms |
| Circuit de protection | Protection contre inversions de polarité Diode contre inversions de polarité |
| diode de roue libre Diode roue libre | |
| Témoin de présence de la tension de service | LED jaune |
| Puissance dissipée en condition nominale | 0,17 W |
Côté contact
| Type de contact | 2 contacteurs (2 relais avec 1 contacteur) |
|---|---|
| Type du contact de commutation | Contact simple |
| Remarque sur le contact de commutation | deux relais intégrés |
| Matériau des contacts | AgNi |
| Tension de commutation maximale | 250 V AC |
| 30 V DC | |
| Tension de commutation minimale | 24 V AC/DC |
| Courant de commutation minimal | 5 mA |
| Intensité permanente limite | 3,5 A |
| Puissance de coupure (charge ohmique) max. | 84 W (pour 24 V DC) |
| 24 W (à 48 V DC) | |
| 24 W (à 60 V DC) | |
| 31 W (à 110 V DC) | |
| 46 W (à 220 V DC) | |
| 875 VA (pour 250 V AC) |
Anschlussdaten 1
| Dénomination connexion | Côté excitation |
|---|---|
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| Section conduct. AWG | 26 ... 14 |
Anschlussdaten 2
| Dénomination connexion | Côté contact |
|---|---|
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| Section conduct. AWG | 26 ... 14 |
Généralités
| Tension d'essai bobine de relais/contact de relais | 3 kV AC (50 Hz, 1 min) |
|---|---|
| Tension d'essai contact de relais/contact de relais | 3 kV AC (50 Hz, 1 min) |
| Mode de fonctionnement | 100 % ED |
| Indice de protection | IP20 (Socle pour relais) |
| Durée de vie mécanique | 2x 107cycles |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
| Poids net (SAP) | 29,3 g |
Normes et spécifications
| Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
|---|---|
| Normes/Prescriptions | CEI 60664 |
| EN 50178 | |
| Tension d'isolement assignée | 250 V AC |
| Tension de choc assignée | 4 kV |
| Isolant | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2901639-PLC-2RPT-24DC/1 | 136 Kbytes |
|
