PHOENIX_CONTACTInterfacePI-EX-DO/REL-S 2865120 PHOENIX CONTACT Séparateur de signaux

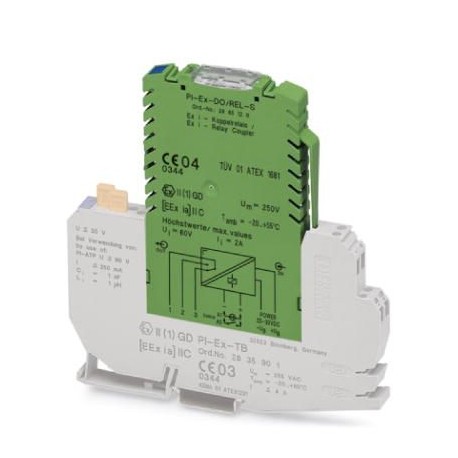

PHOENIX_CONTACT PI-EX-DO/REL-S 2865120 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

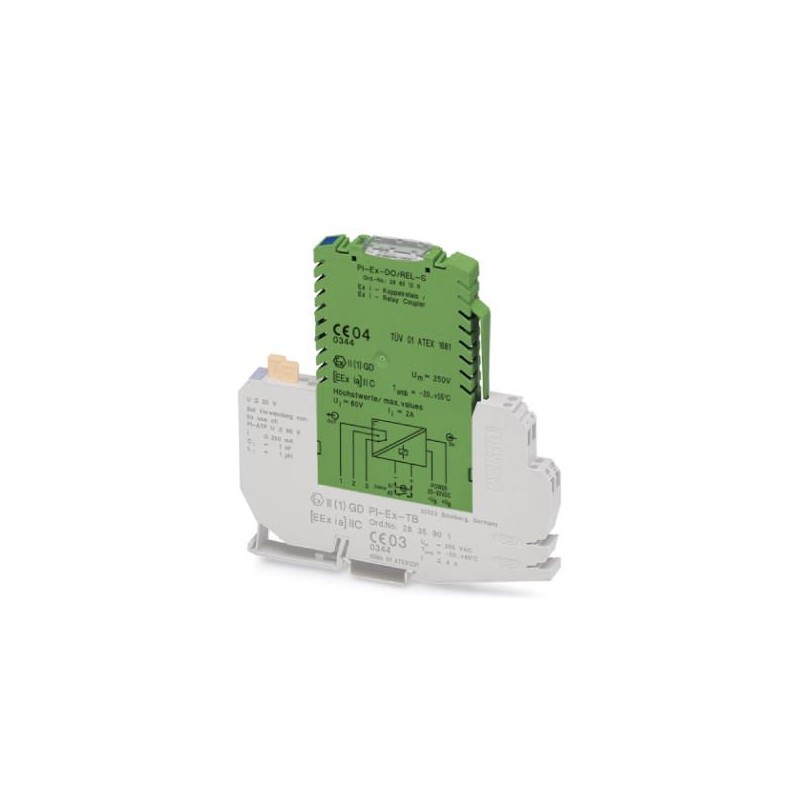

PI-EX-DO/REL-S 2865120 PHOENIX CONTACT Séparateur de signaux

Référence: PI-EX-DO/REL-S

Code: 2865120

Fabricant: PHOENIX_CONTACT

Description:

Séparateur de signaux
Sortie binaire Ex i : Relais avec côté contact à sécurité intrinsèque. Pour la commutation de circuits à sécurité intrinsèque. Activation au choix avec des tensions d’activation externes ou des contacts de commutation libres de potentiel. Avec niveau de manœuvre manuel supplémentaire. Séparation galvanique.

Catégories:

  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

EN SAVOIR PLUS

Données commerciales

Code de commande2865120
Unité de conditionnement1 pcs
Page cataloguePage 464 (IF-2009)
GTIN4017918956639
Poids par pièce (hors emballage)0,067 KGM
Numéro du tarif douanier85364190
Pays d'origineDE (Allemagne)

Remarque

Restriction d'utilisationCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Cotes

Largeur12,4 mm
Hauteur145 mm
Profondeur147 mm

Conditions d'environnement

Température ambiante (fonctionnement)-20 °C ... 55 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C
Indice de protectionIP20

Données d'entrée

Sources d'entrée utilisablesFonctionnement sur alimentation extérieure ; 4 V DC < Uss < 2 V DC : relais retombé
Fonctionnement par contact extérieur, commutateur fermé : relais excité; commutateur ouvert : relais retombé
Mode de fonctionnementréglable via commutateur à glissière sur la face avant du boîtier

Données de sortie

Sortie de couplageSortie à relais
Type de contact1 inverseur
Matériau des contactsAgNi, + 5 µm Au
Tension de commutation maximale30 V DC
Intensité permanente limite300 mA (en cas de raccordement de circuits à sécurité intrinsèque)
Résistance de passage des contacts≤ 0,1 Ω
Durée de vie mécanique3x 106cycles
Durée de vie électrique50000 cycles (pour 24 V DC / 10 A / 85 °C)

Alimentation

Plage de tension d'alimentation20 V DC ... 30 V DC

Caractéristiques de raccordement

Type de raccordementRaccordement enfichable

Généralités

Nombre de voies1
Affichage d'étatLED verte (tension d'alimentation)
LED jaune (affichage d'état)
Classe d'inflammabilité selon UL 94V0
Matériau du boîtierPBT et polyamide PA non renforcés
Colorisvert
DénominationEntrée/sortie
Isolation galvanique375 V (Valeur de crête, selon EN 50020, EN 60079-11)
1,5 kV (50 Hz, 1 min., tension d'essai)
DénominationSortie/alimentation
Isolation galvanique375 V (Valeur de crête, selon EN 50020, EN 60079-11)
ConformitéConformité CE
ATEX II (1) G [Ex ia] IIC
 II (1) D [Ex iaD]
 II 3 G Ex nAC IIC T4 X

Données relatives à la sécurité

Tension maximale de sécurité Um250 V AC

Normes et spécifications

Classe d'inflammabilité selon UL 94V0
ConformitéConformité CE
ATEX II (1) G [Ex ia] IIC
 II (1) D [Ex iaD]
 II 3 G Ex nAC IIC T4 X

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.
