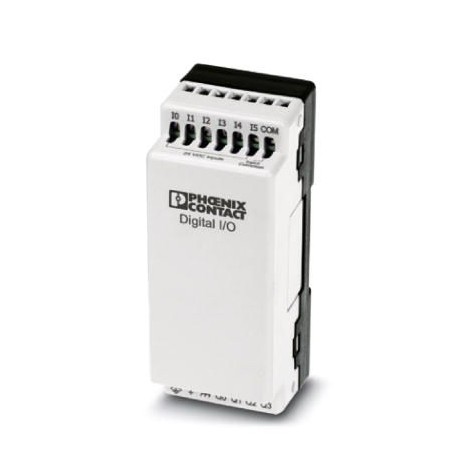

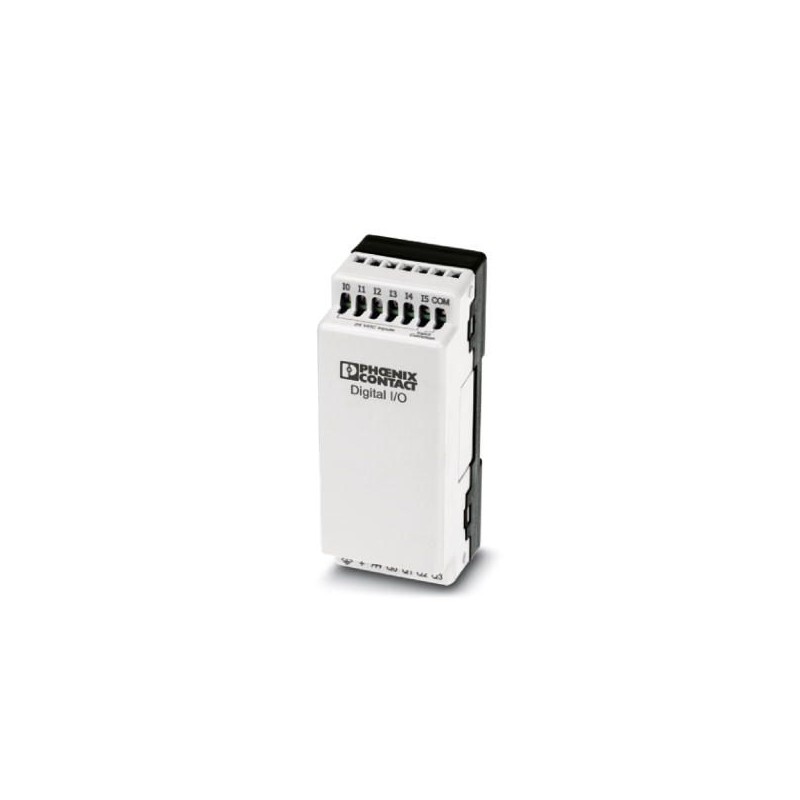

NLC-IO-06I-04QTP-01A 2701072 PHOENIX CONTACT Module d'extension E/S
NLC-IO-06I-04QTP-01A
2701072
PHOENIX_CONTACT
Module d'extension E/S
Module d’extension d’E/S à utiliser avec une unité de base Nanoline. Équipé de 6 entrées numériques et de 4 canaux de sortie numériques PNP. Un maximum de trois modules d’extension d’E/S peuvent être connectés à l’unité de base.
Systèmes de contrôle
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2701072 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 465 (C-8-2015) |
| GTIN | 4046356325332 |
| Poids par pièce (hors emballage) | 0,138 KGM |
| Numéro du tarif douanier | 85389099 |
| Pays d'origine | IN (Inde) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
Alimentation
| Type de raccordement | Raccordement vissé |
|---|---|
| Tension d'alimentation | 24 V DC |
| Courant d'alimentation | typ. 50 mA |
| max. 90 mA |
Entrées tout-ou-rien
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Description de l'entrée | PNP/NPN |
| Type de raccordement | Raccordement vissé |
| Nombre d'entrées | 6 |
| Temps d'amorçage typique | 60 µs (allumée) |
| 70 µs (OFF) | |
| Plage de tension d'entrée signal « 0 » | 0 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 15 V DC ... 30 V DC |
| Courant d'entrée nominal pour UIN | 5 mA DC (Allumée) |
Sorties TOR
| Dénomination sortie | Sorties TOR |
|---|---|
| Description de la sortie | Sorties PNP |
| Type de raccordement | Raccordement vissé |
| Nombre de sorties | 4 |
| Dénomination de la protection | Protection contre les courts-circuits et contre les surcharges |
| Courant de sortie maximal par canal | 500 mA |
| Courant de sortie maximal par module / bloc de jonction | 2 A |
| Courant de sortie maximal par module | 2 A |
| Charge nominale inductive | 12 VA ((1.2H)) |
| Charge nominale lampes | 12 W |
| Charge nominale ohmique | 12 W |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250315eCl@ss 4.127250315eCl@ss 5.027242216eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242216eCl@ss 8.027242216eCl@ss 9.027242216
| Caractéristique | Valeur |
|---|---|
| Nombre d'entrées analogiques (EF001994) | 0 |
| Nombre d'entrées numériques (EF001995) | 0 |
| Nombre d'entrées numériques (EF001992) | 0 |
| Nombre de sorties numériques (EF001993) | 0 |
| Avec sortie de relais (EF003198) | Non |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| Avec interface optique (EF003028) | Non |
| Maître IO-Link (EF007298) | Non |
| Capacité de redondance (EF003156) | Non |
| Appareil de base (EF007279) | Non |
| Évolutif (EF000119) | Non |
| Appareil d'extension (EF007163) | Non |
| Avec minuterie (EF000256) | Non |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 40 mm |
| Hauteur (EF000040) | 103.5 mm |
| Profondeur (EF000049) | 43 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 36 Mbytes |
|
| PHOENIX CONTACT-2701072-NLC-IO-06I-04QTP-01A | 109 Kbytes |
|
