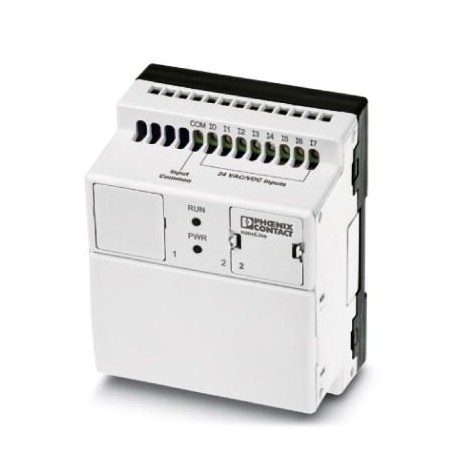

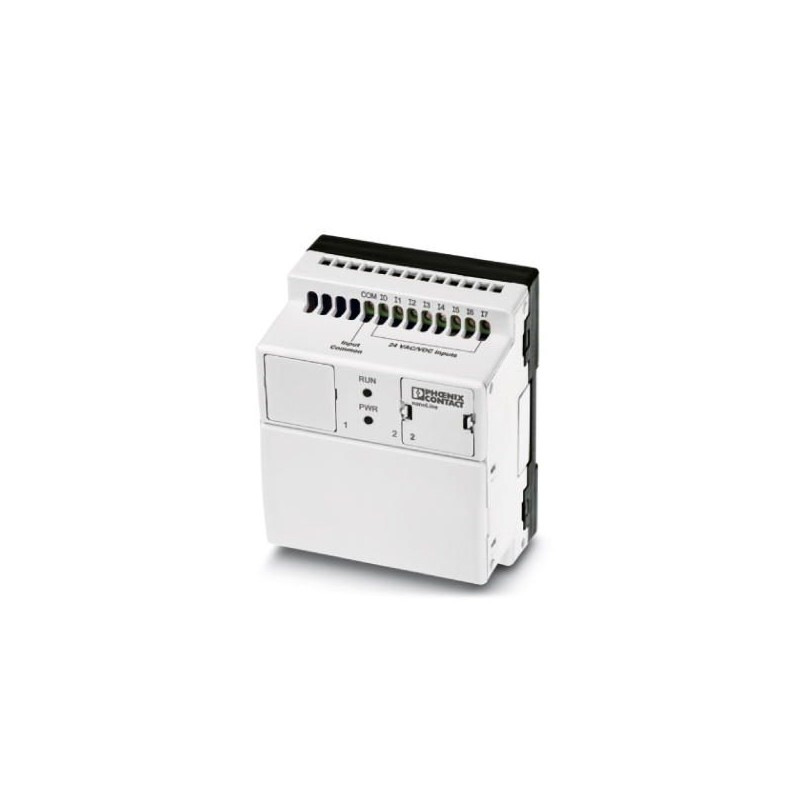

NLC-055-100A-08I-04QRA-05A 2700487 PHOENIX CONTACT Unité de base
NLC-055-100A-08I-04QRA-05A
2700487
PHOENIX_CONTACT
Unité de base
Unité de base Nanoline 100...240 V AC équipée de 8 entrées numériques et de 4 canaux de sortie relais. Des canaux d’E/S peuvent être ajoutés et un maximum de 3 modules d’extension d’E/S peuvent être utilisés. Des modules de communication en option permettent une connexion réseau ou une connexion série. Un dispositif de contrôle en option fournit une interface utilisateur. La programmation est réalisée par le biais d’un nanoNavigator.
Systèmes de contrôle
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2700487 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 461 (C-8-2015) |
| GTIN | 4046356646550 |
| Poids par pièce (hors emballage) | 0,356 KGM |
| Numéro du tarif douanier | 85371098 |
| Pays d'origine | IN (Inde) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 90 % |
Alimentation
| Raccordement alimentation | Raccordement vissé |
|---|---|
| Tension d'alimentation | 240 V AC (Alimentation en énergie des modules de communication et d'E/S) |
| Courant max. absorbé | 70 mA (pour 110 V AC) |
| Courant absorbé typique | 50 mA (à 230 V AC) |
Entrées tout-ou-rien
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Description de l'entrée | EN 61131-2 type 1 NPN/PNP |
| Type de raccordement | Raccordement vissé |
| Nombre d'entrées | 8 |
| Temps d'amorçage typique | 20 ms (allumée) |
| Plage de tension d'entrée signal « 0 » | 0 V ... 25 V |
| Plage de tension d'entrée signal « 1 » | 80 V ... 250 V |
| Courant d'entrée nominal pour UIN | 0,4 mA (Entrée : 120 V AC) |
Sorties TOR
| Dénomination sortie | Sortie à relais |
|---|---|
| Description de la sortie | Sortie de relais |
| Type de raccordement | Raccordement vissé |
| Nombre de sorties | 4 |
| Dénomination de la protection | Protection externe nécessaire |
| Courant de sortie maximal par canal | 5 A |
| Courant de sortie maximal par module / bloc de jonction | 20 A |
| Courant de sortie maximal par module | 5 A |
| Charge nominale ohmique | 600 W (@ 24 ohms) |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250315eCl@ss 4.127250315eCl@ss 5.027242216eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242216eCl@ss 8.027242216eCl@ss 9.027242216
| Caractéristique | Valeur |
|---|---|
| Nombre d'entrées analogiques (EF001994) | 0 |
| Nombre d'entrées numériques (EF001995) | 0 |
| Nombre d'entrées numériques (EF001992) | 0 |
| Nombre de sorties numériques (EF001993) | 4 |
| Avec sortie de relais (EF003198) | Non |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| Avec interface optique (EF003028) | Non |
| Maître IO-Link (EF007298) | Non |
| Capacité de redondance (EF003156) | Non |
| Appareil de base (EF007279) | Oui |
| Évolutif (EF000119) | Non |
| Appareil d'extension (EF007163) | Non |
| Avec minuterie (EF000256) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 80.5 mm |
| Hauteur (EF000040) | 103.5 mm |
| Profondeur (EF000049) | 60 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 36 Mbytes |
|
| PHOENIX CONTACT-2700487-NLC-055-100A-08I-04QRA-05A | 111 Kbytes |
|
