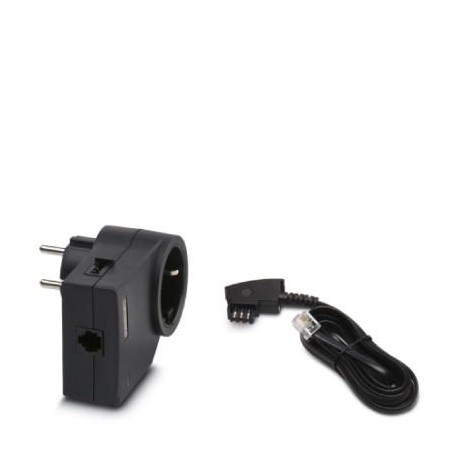

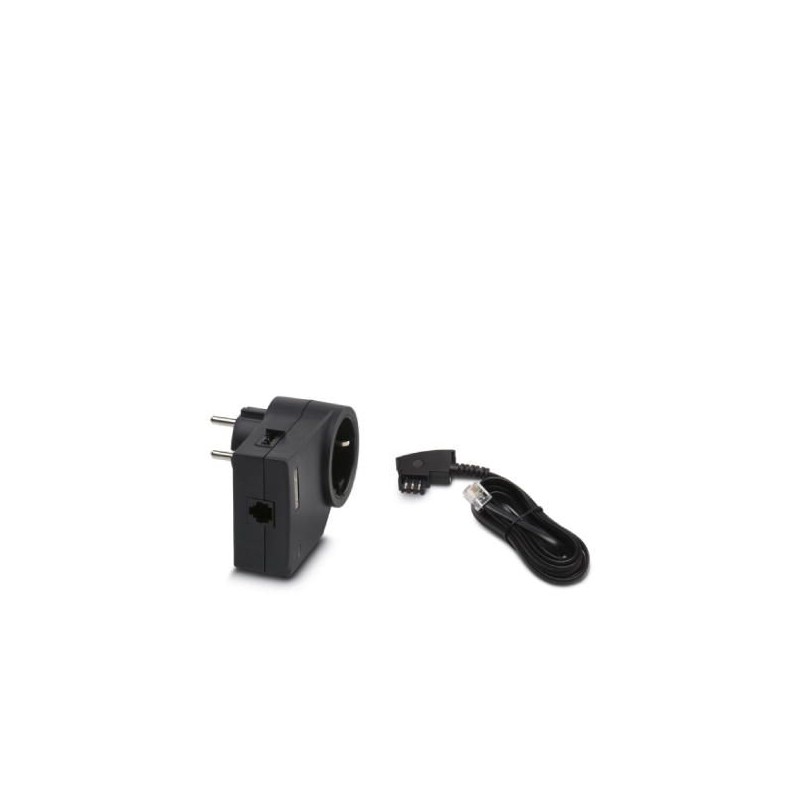

MNT-TAE D 2882381 PHOENIX CONTACT Dispositif de protection antisurtension type 3
MNT-TAE D
2882381
PHOENIX_CONTACT
Dispositif de protection antisurtension type 3
Connecteur de prise intermédiaire avec protection contre les surtensions pour l’alimentation électrique et la connexion de signaux d’un équipement terminal avec interface de télécommunication analogique ou numérique (VDSL jusqu’à 50 Mbit/s) sur de courts tronçons (<300 m) jusqu’à 80 MBit/s). Le câble est inclus.
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2882381 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 74 (C-4-2017) |
| GTIN | 4046356073455 |
| Poids par pièce (hors emballage) | 0,194 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 75 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 75 °C |
Généralités
| Matériau du boîtier | PA 6 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | noir foncé RAL 9005 |
| S'utilise dans les pays | D |
| Type de montage | Enfichage dans la prise secteur |
| Type | Adaptateur |
| Sens de l'action | L/N-PE & Signal Line-Earth Ground |
Circuit de protection alimentation
| Types EN | T3 |
|---|---|
| Tension nominale UN | 230 V AC |
| Tension de dimensionnement du module UC(L-N) | 275 V AC |
| Tension de dimensionnement du module UC(L-PE) | 360 V AC |
| Tension de dimensionnement du module UC(N-PE) | 360 V AC |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Courant de charge nominal IL | 16 A (30 °C) |
| Consommation de puissance en veille PC | ≤ 1 VA |
| Courant résidual IPE | ≤ 5 µA |
| Courant nom. de décharge In(8/20)µs | 3 kA (> 5x) |
| Choc combiné UOC | 4 kV |
| Absorption symétrique d'énergie | 140 J (L-N) |
| Absorption asymétrique d'énergie | 220 J (L(N)-PE) |
| Niveau de protection en tension Up(L-N) | ≤ 1,2 kV |
| Niveau de protection en tension Up(L-PE) | ≤ 1,5 kV |
| Niveau de protection en tension Up(N-PE) | ≤ 1,5 kV |
| Temps d'amorçage (L-N) | ≤ 25 ns |
| Temps d'amorçage (L-PE) | ≤ 100 ns |
| Temps d'amorçage (N-PE) | ≤ 100 ns |
| Message protection antisurtension défectueuse | optique |
| Protection max. en amont nécessaire | 16 A (gG / B / C) |
Connexion (circuit de protection alimentation)
| Type de raccordement | Fiche/prise à contact de terre |
|---|---|
| Type de raccordement IN | Fiche à contact de terre |
| Type de raccordement OUT | Prise à contact de terre |
Circuit de protection informatique
| Tension de dimensionnement du module UC | 200 V DC |
|---|---|
| Courant de référence | 150 mA (25 °C) |
| Courant utile de service ICpour UC | ≤ 150 µA |
| Courant résidual IPE | ≤ 2 µA |
| Résistance d'isolement Riso | ≥ 1 MΩ |
| ≥ 1 GΩ | |
| Courant nominal de décharge In(8/20)µs (fil-fil) | 1 kA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 2,5 kA |
| Courant de décharge Imax(8/20) µs maximal | 2,5 kA |
| Niveau de protection Up(fil-fil) | ≤ 460 V (C2 - 1 kA) |
| ≤ 350 V (C3 - 25 A) | |
| Niveau de protection Up(fil-terre) | ≤ 900 V (C2 - 2 kA) |
| ≤ 900 V (C3 - 100 A) | |
| Temps d'amorçage tA(fil-fil) | ≤ 25 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Fréquence limite fg (3 dB), sym., dans le système 100 Ohm | typ. 4 MHz |
| Fréquence limite fg (3 dB), sym., dans le système 150 Ohm | typ. 3 MHz |
| Fréquence limite fg (3 dB), sym., dans le système 600 Ohm | typ. 700 kHz |
| Capacité (fil-fil) | typ. 1 nF |
| Capacité (fil-terre) | typ. 5 pF |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) | ≤ 360 V |
| Tension résiduelle pour In(fil-fil) | ≤ 500 V |
| Tension résiduelle pour In(fil-terre) | ≤ 30 V |
| Tension résiduelle pour Ian (10/1000) µs (fil-fil) | ≤ 35 V |
| Tension résiduelle pour Ian (10/1000) µs (fil-terre) | ≤ 35 V |
| Résistance aux courants de choc (fil-fil) | C2 - 2 kV / 1 kA |
| C3 - 25 A | |
| Résistance aux courants de choc (fil-terre) | C2 - 4 kV / 2 kA |
| C3 - 100 A | |
| D1 - 500 A | |
| Résistance au courant alternatif (fil-fil) | 250 mA - 1 s |
| Résistance au courant alternatif (fil-terre) | 10 A - 1 s |
| Heure de réinitialisation d'impulsion (fil-fil) | ≤ 15 ms |
Généralités sur l'alimentation
| Type de raccordement | RJ12-/TAE 6 |
|---|---|
| Type de raccordement IN | Connecteur femelle RJ12 |
| Type de raccordement OUT | Connecteur femelle TAE 6 |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130810eCl@ss 8.027130810eCl@ss 9.027130810
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR .pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2882381-MNT-TAE D | 117 Kbytes |
|
