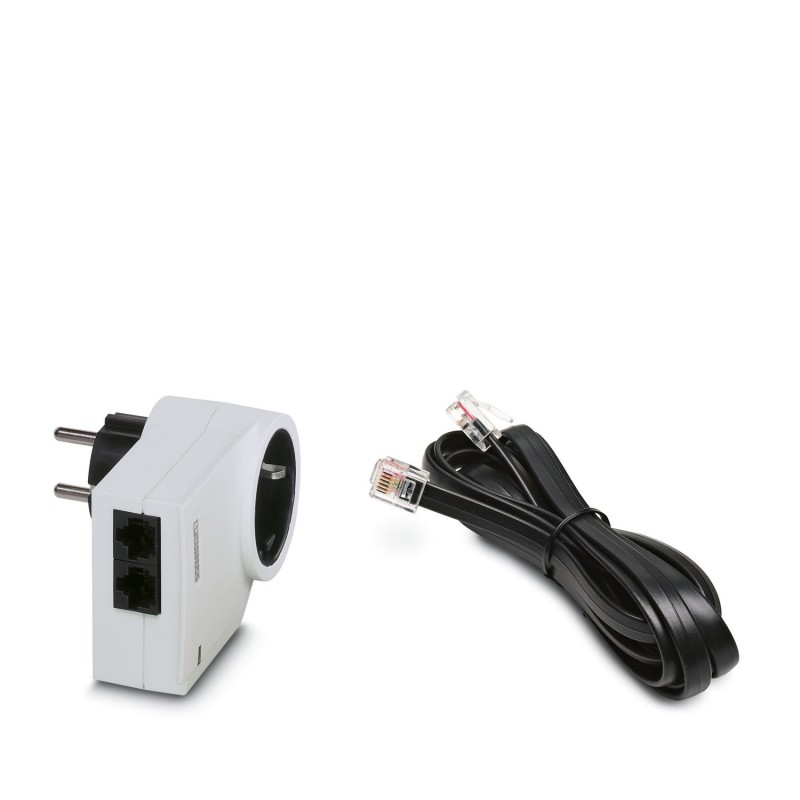

MNT-ISDN D/WH 2882349 PHOENIX CONTACT Dispositif de protection antisurtension type 3
MNT-ISDN D/WH
2882349
PHOENIX_CONTACT
Dispositif de protection antisurtension type 3
Adaptateur pour prise avec protection antisurtension pour l'alimentation et le raccordement RNIS d'un terminal de télécommunication. Le câble est fourni.
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Propriétés du produit
| Type de produit | Protection d'appareil |
| Gamme de produits | MAINTRAB |
| Classe d'essai CEI | C1 |
| C2 | |
| C3 | |
| D1 | |
| Type | Adaptateur |
| S'utilise dans les pays | D, A, NL, E, S, FIN, TR |
| Message protection antisurtension défectueuse | optique |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Types EN | T3 |
| Nombre de ports | One |
Caractéristiques de raccordement
| Type de raccordement | RJ45 |
| Type de raccordement | Fiche/prise à contact de terre |
Dimensions
| Dessin coté |  |
| Largeur | 63 mm |
| Hauteur | 103 mm |
| Profondeur | 78 mm |
Indications sur les matériaux
| Classe d'inflammabilité selon UL 94 | V-0 |
| Valeur CTI du matériau | 400 |
| 600 | |
| Matériau isolant | PA 6 |
| Matériau du boîtier | PA 6 |
Circuit de protection
| Alimentation | |
| Sens de l'action | L/N-PE & Signal Line-Earth Ground |
| Tension nominale UN | 230/400 V AC (TN) |
| 230/400 V AC (TT - uniquement avec un disjoncteur différentiel) | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC(L-N) | 275 V AC |
| Tension permanente maximale UC(L-PE) | 360 V AC |
| Tension permanente maximale UC(N-PE) | 360 V AC |
| Courant de charge nominal IL | 16 A (30 °C) |
| Courant résidual IPE | ≤ 5 µA |
| Consommation de puissance en veille PC | ≤ 1 VA |
| Tension d'essai de référence UREF | 255 V AC |
| Courant nom. de décharge In(8/20)µs. | 3 kA (> 5x) |
| Choc combiné UOC | 4 kV |
| Niveau de protection en tension Up(L-N) | ≤ 1,2 kV |
| Niveau de protection en tension Up(L-PE) | ≤ 1,5 kV |
| Niveau de protection en tension Up(N-PE) | ≤ 1,5 kV |
| Tension résiduelle pour Iamax (L-N) | ≤ 1 kV (à 1 kA) |
| ≤ 1,2 kV (pour UOC) | |
| Tension résiduelle pour Iamax (L-PE) | ≤ 1 kV (à 1 kA) |
| ≤ 1,5 kV (pour UOC) | |
| Tension résiduelle pour Iamax (N-PE) | ≤ 1 kV (à 1 kA) |
| ≤ 1,5 kV (pour UOC) | |
| Réponse au TOV pour UT(L-N) | 335 V AC (5 s / mode résistance) |
| 440 V AC (120 min / mode défaillance sécurisée) | |
| Réponse au TOV pour UT(L-PE) | 440 V AC (5 s / mode résistance) |
| 440 V AC (120 min / mode résistance) | |
| 1455 V AC (200 ms / mode défaillance sécurisée) | |
| Réponse au TOV pour UT(N-PE) | 1200 V AC (200 ms / mode défaillance sécurisée) |
| Temps d'amorçage tA(L-N) | ≤ 25 ns |
| Temps d'amorçage tA(L-PE) | ≤ 100 ns |
| Temps d'amorçage tA(N-PE) | ≤ 100 ns |
| Protection max. en amont nécessaire | 16 A (gG / B / C) |
| Courant de court-circuit assigné ISCCR | 1,5 kA AC |
| Fusible en amont maximum pour câblage de lignes de dérivation | 16 A (gG / B / C) |
| Technologie informatique | |
| Tension permanente maximale UC | 6 V DC |
| Courant de référence | 1,5 A (25 °C) |
| Courant utile de service ICpour UC | 500 µA |
| Consommation de puissance en veille PC | ≤ 1 VA |
| Courant résidual IPE | ≤ 4 µA |
| Résistance d'isolement Riso | ≥ 20 kΩ |
| ≤ 1000 MΩ | |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 650 A |
| Courant nominal de décharge In(8/20) µs (fil-terre) | 2,5 kA |
| Courant de décharge global Itotal(8/20) µs | 10 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 120 A |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 200 A |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 900 V |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 10 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 900 V |
| Tension résiduelle pour In(fil-fil) | ≤ 20 V |
| Tension résiduelle pour In(fil-terre) | ≤ 50 V |
| Niveau de protection Up(fil-fil) | ≤ 65 V (C1 - 1 kV / 500 A) |
| Niveau de protection Up(fil-terre) | ≤ 900 V (C2 - 4 kV / 2 kA) |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Fréquence limite fg (3 dB), sym., dans le système 100 Ω | typ. 300 kHz |
| Capacité (fil-fil) | typ. 6 nF |
| Capacité (fil-terre) | typ. 5 pF |
| Résistance au courant alternatif (fil-fil) | 1 A - 1 s |
| Résistance au courant alternatif (fil-terre) | 10 A - 1 s |
| Heure de réinitialisation d'impulsion (fil-fil) | ≤ 1 ms |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 (Sécurité enfants) |
| Température ambiante (fonctionnement) | -25 °C ... 75 °C |
| Température ambiante (stockage/transport) | -25 °C ... 75 °C |
| Altitude | ≤ 2000 m (amsl) |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % |
Normes et spécifications
| Normes/prescriptions | CEI 61643-11 |
| Remarque | 2011 |
| Normes/prescriptions | EN 61643-11 |
| Remarque | 2012 |
| Normes/prescriptions | EN 61643-21 |
| Remarque | A2:2013 |
| Normes/prescriptions | CEI 61643-21 |
| Remarque | A2:2012 |
Montage
| Type de montage | Enfichage dans la prise secteur |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR .pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2882349-MNT-ISDN D/WH | 118 Kbytes |
|
