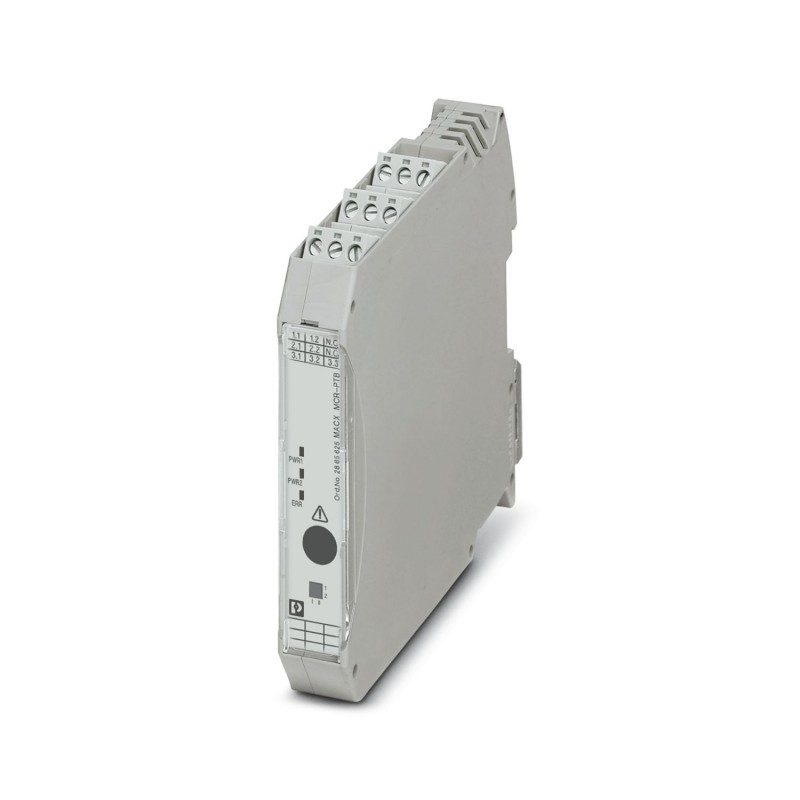

MACX MCR-PTB 2865625 PHOENIX CONTACT Modules d'alimentation et de détection d'erreur
MACX MCR-PTB
2865625
PHOENIX_CONTACT
Modules d'alimentation et de détection d'erreur
Module d’alimentation et de signalisation d’erreur avec raccord à vis, connecteur de bus pour rail correspondant ME 17.5 TBUS 1.5/5-ST-3.81 GY inclus
Module d'alimentation et de détection d'erreur avec raccordement vissé, comprenant le connecteur de bus sur rail DIN correspondant ME 17,5 TBUS 1,5/5-ST-3,81 GY
Commande industrielle API > Bus de terrain, périphérie déc. - module d'alimentation et de segment
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Module d'alimentation |
| Gamme de produits | MACX Analog |
| État de la gestion des données | |
| Révision de l'article | 08 |
| Propriétés d'isolation: GB Standard | |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Isolation galvanique Alimentation/sortie de commutation | |
| Isolation galvanique | 50 V AC/DC |
| Signal | |
| Signal d'entrée tension | 19,2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %) |
| Fusible | 5 A (amovible), temporisée 250 V AC |
| Protection contre les inversions de polarité et antisurtension | oui |
| Commutation: Relais | |
| Type de contact | 1 contact inverseur |
| Matériau des contacts | Or (Au) |
| Tension de commutation maximale | 50 V AC (2 A) |
| 30 V DC (2 A) | |
| 50 V DC (0,22 A) | |
| Signal | |
| Signal de sortie courant maximal | 3,75 A |
| Tension de sortie | Tension d'entrée - maxi. 0,8 V pour 3,75 A |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 14 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| Installation Ex (EPL) | Gc |
| Div. 2 |
| Affichage d'état | 1 x LED rouge (erreur) |
| 2 x LED verte (PWR1 et PWR2) |
| Dessin coté |  |
| Largeur | 17,5 mm |
| Hauteur | 103,6 mm |
| Profondeur | 113,7 mm |
| Profondeur NS 35/7,5 | 114,5 mm (Enclenché sur un rail DIN NS 35/7,5, conforme à la norme EN 60715) |
| Couleur | gris (RAL 7042) |
| Classe d'inflammabilité selon UL 94 | V0 (Boîtiers) |
| Matériau du boîtier | Polyamide (PA 6.6) |
| Conditions ambiantes | |
| Indice de protection | IP20 (pas évalué par UL) |
| Température ambiante (fonctionnement) | -40 °C ... 60 °C (Position de montage au choix) |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % (pas de condensation) |
| CE | |
| Certificat | Conformité CE |
| ATEX | |
| Repérage | II 3 G Ex ec nC IIC T4 Gc X |
| Certificat | PxCIF08ATEX2865625X |
| UKCA Ex (UKEX) | |
| Repérage | II 3 G Ex nA nC IIC T4 Gc X |
| Certificat | PxCIF21UKEX2865625X |
| IECEx | |
| Repérage | Ex ec nC IIC T4 Gc |
| Certificat | IECEx IBE 08.0004X |
| CCC / China-Ex | |
| Repérage | Ex ec nC IIC T4 Gc |
| Certificat | 2021122303114198 |
| UL, USA / Canada | |
| Repérage | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T5 | |
| Class I, Zone 2, Group IIC | |
| Homologation construction navale | |
| Certificat | DNV GL TAA00000AG |
| EAC Ex | |
| Repérage | 2Ex ec nC IIC T4 Gc |
| Certificat | BY/112 02.01 TP012 103.01 00078 |
| Données GL DNV | |
| Temperature | B |
| Humidity | B |
| Vibration | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Immunité | EN 61000-6-2 |
| Remarque | De faibles écarts peuvent survenir lors de perturbations. |
| Emission | EN 61000-6-4 |
| Champ électromagnétique HF | |
| Dénomination | Champ électromagnétique HF |
| Normes/Prescriptions | EN 61000-4-3 |
| Critère d'évaluation | A |
| Transitoires électriques rapides (en salves) | |
| Dénomination | Perturbations transitoires rapides (en salves) |
| Normes/Prescriptions | EN 61000-4-4 |
| Critère d'évaluation | A |
| Perturbations conduites | |
| Dénomination | Grandeurs perturbatrices acheminées |
| Normes/Prescriptions | EN 61000-4-6 |
| Critère d'évaluation | A |
| GB Standard | |
| Normes/Prescriptions | GB 3836.1 |
| GB 3836.3 | |
| GB 3836.8 | |
| Type de montage | Montage sur rail DIN |
