PHOENIX_CONTACTTrabtech (TT)LIT 2X1-24 2804636 PHOENIX CONTACT Dispositif de protection antisurtension

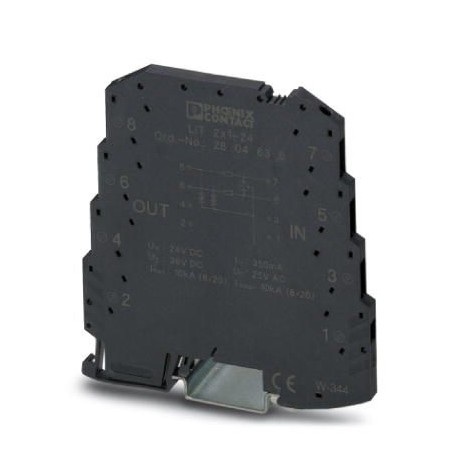

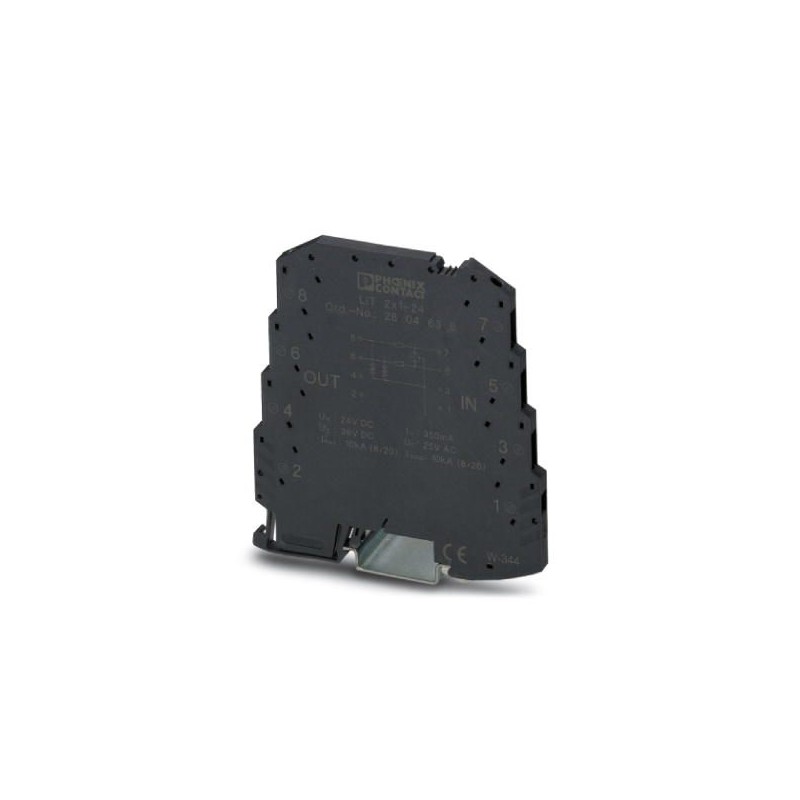

PHOENIX_CONTACT LIT 2X1-24 2804636 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

LIT 2X1-24 2804636 PHOENIX CONTACT Dispositif de protection antisurtension

Référence: LIT 2X1-24

Code: 2804636

Fabricant: PHOENIX_CONTACT

Description:

Dispositif de protection antisurtension
Protection contre les surtensions sur le module pour un montage sur rail symétrique d’une seule pièce, d’une largeur de 6,2 mm, pour deux conducteurs avec un potentiel de référence commun.

Catégories:

  • Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement informatique / mesure, commande et régulation
  • PHOENIX_CONTACT > Trabtech (TT)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 97,13 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Données commerciales

Code de commande2804636
Unité de conditionnement10 pcs
Page cataloguePage 117 (C-4-2017)
GTIN4046356428316
Poids par pièce (hors emballage)0,053 KGM
Numéro du tarif douanier85363010
Pays d'origineDE (Allemagne)

Dimensions

Hauteur93,1 mm
Largeur6,2 mm
Profondeur102,5 mm (avec profilé 7,5 mm)

Conditions d'environnement

Température ambiante (fonctionnement)-40 °C ... 80 °C
Température ambiante (stockage/transport)-40 °C ... 80 °C
Altitude≤ 2000 m (amsl (au-dessus du niveau de la mer))
Indice de protectionIP20

Généralités

Matériau du boîtierPBT
Classe d'inflammabilité selon UL 94V-0
Colorisgris anthracite RAL 7016
Type de montageProfilé : 35 mm
TypeModule pour profilés monobloc
Sens de l'actionLine-Earth Ground

Circuit de protection

Classe d'essai CEIC1
C2
C3
D1
Tension nominale UN24 V DC
Tension permanente maximale UC36 V DC
25 V AC
Courant de référence350 mA (40° C)
Courant utile de service ICpour UC≤ 2 µA
Courant résidual IPE≤ 4 µA
Courant nominal de décharge In(8/20)µs (fil-terre)5 kA
Courant de décharge d'impulsion Iimp(10/350) µs (fil-terre)500 A
1 kA (au total)
Courant de décharge global Itotal(8/20) µs10 kA
20 kA (1x)
Courant de décharge Imax(8/20) µs maximal (fil-fil)10 kA
Courant de décharge Imax(8/20) µs maximal (fil-terre)20 kA (au total)
Courant d'impulsion nominal Ian (10/1000)µs (fil-terre)50 A
100 A (au total)
Limitation tension de sortie pour 1 kV/µs (fil-terre) spike≤ 60 V
Tension résiduelle pour In(fil-terre)≤ 50 V
Tension résiduelle pour Ian (10/1000) µs (fil-terre)≤ 60 V
Niveau de protection Up(fil-terre)≤ 60 V (C1 - 500 V / 250 A)
≤ 95 V (C2 - 10 kV / 5 kA)
≤ 55 V (C3 - 10 A)
≤ 55 V (C3 - 50 A)
≤ 250 V (D1 - 500 A)
Temps d'amorçage tA (fil-terre)≤ 1 ns
Perte d'insertion aE, asym.typ. 0,3 dB (1 MHz / 50 Ω)
typ. 0,2 dB (350 kHz / 150 Ω)
Fréquence limite fg (3 dB), asym. (PE) dans le système 50 Ohmtyp. 6 MHz
Fréquence limite fg (3 dB), asym. (PE) dans le système 150 Ohmtyp. 2 MHz
Capacité≤ 1,3 nF (par canal)
Résistance en série3,3 Ω 20 %
Message protection antisurtension défectueuseaucun
Protection max. en amont nécessaire315 mA (T)
Résistance aux courants de choc (fil-terre)C1 - 500 V / 250 A
C2 - 10 kV/5 kA
C3 - 50 A
D1 - 500 A
Résistance au courant alternatif (fil-terre)5 A - 1 s

Caractéristiques de raccordement

Type de raccordementRaccordement vissé
Filetage visM3
Couple de serrage0,8 Nm
Longueur à dénuder8 mm
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section de conducteur rigide0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 14

Connexion de l'équipotentialité

Type de raccordementProfilé DIN NS35

Normes et spécifications

Normes/prescriptionsCEI 61643-21 A2:2012
EN 61643-21 2001 + A1:2009 + A2:2013

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 2804636 Protection par mise à la terre, contre la foudre et contre les surtensions (EC000943)

Nom de la caractéristiqueTension nominale CC (EF008799)
Valeur de la caractéristique24 V
