PHOENIX_CONTACTIBS S7 300 DSC-T 2719975 PHOENIX CONTACT Carte de couplage

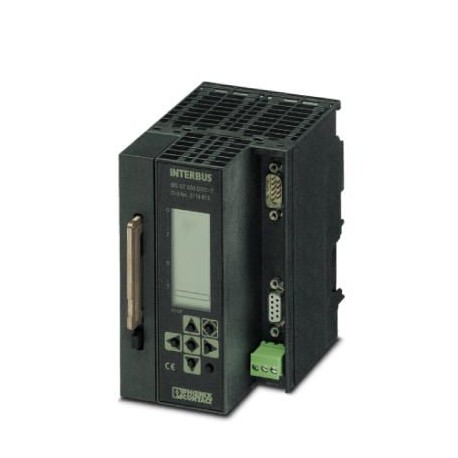

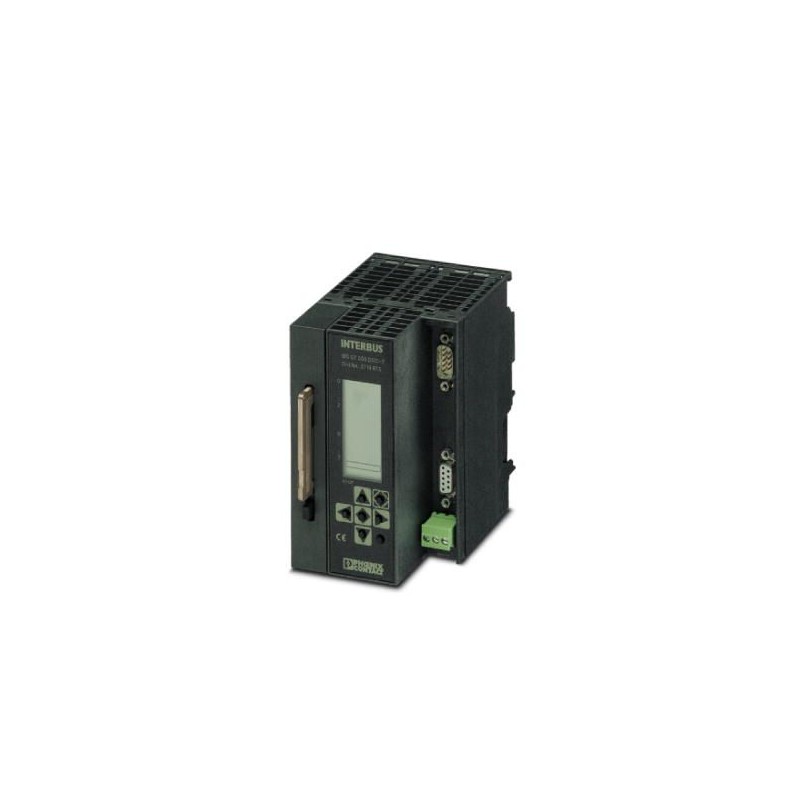

PHOENIX_CONTACT IBS S7 300 DSC-T 2719975 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

IBS S7 300 DSC-T 2719975 PHOENIX CONTACT Carte de couplage

Référence: IBS S7 300 DSC-T

Code: 2719975

Fabricant: PHOENIX_CONTACT

Description:

Carte de couplage

Catégories:

  • PHOENIX_CONTACT

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2719975
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 436 (C-8-2013)
GTIN4017918132293
Poids par pièce (hors emballage)0,686 KGM
Numéro du tarif douanier85389091
Pays d'origineDE (Allemagne)

Remarque

Restriction d'utilisationCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Dimensions

Largeur80 mm
Hauteur125 mm
Profondeur110 mm

Conditions d'environnement

Indice de protectionIP20
Température ambiante (fonctionnement)0 °C ... 60 °C (0 °C à 40 °C (montage vertical))
Température ambiante (stockage/transport)-25 °C ... 65 °C
Humidité de l'air admissible (service)30 % (jusqu'à 75 %, sans condensation)
Humidité de l'air admissible (stockage/transport)30 % (jusqu'à 95 %, sans condensation)
Pression atmosphérique (service)860 hPa ... 1080 kPa (jusqu'à 1500 m d'altitude)
Pression atmosphérique (stockage/transport)660 hPa ... 1080 kPa (jusqu'à 3500 m d'altitude)

Système de commande

Système de commandeAutomates SIMATIC®S7-300
Outil d'ingénierieSTEP 7 version 5.x ou sup.
Outil de diagnosticDIAG+ version 1.0x ou sup.
Outil de configurationCMD à partir de la version 4.0x

Interfaces logicielles

Interface applicationDriver S7 E/S
Blocs fonctionnels S7

Configuration minimale du logiciel

Outil de configurationCMD à partir de la version 4.0x
Config+ à partir de version 1.10
Outil de diagnosticDIAG+ version 1.0x ou sup.
Outil de programmationSTEP 7 version 5.x ou sup.

Alimentation

Raccordement alimentationalimentation externe
Courant max. absorbé300 mA (pour 24 V DC, max. 10 mA du bus E/S S7-300)
Tension d'alimentation24 V DC
Puissance dissipéemax. 7,2 W

Généralités

Poids686 g
Format1 emplacement

Interfaces de données

InterfaceSystème de commande
Type de raccordementSIMATIC®S7-300-I/O-Bus
Vitesse de transmission500 kBit/s / 2 MBit/s (commutable)
InterfaceBus interstation INTERBUS
Type de raccordementConnecteur SUB-D femelle à 9 broches
Vitesse de transmission500 kBit/s / 2 MBit/s (commutable)
InterfaceParamétrage/conduite/diagnostic
Type de raccordementRS-232-C, connecteur SUB-D mâle
InterruptionsAlarme process

Fonction bus de terrain

Nombre de données de processmax. 8192 Bit
Nombre d'unités connectées supportéesmax. 128 (dont 254 abonnés au bus interstation/segments de bus)
Nombre d'unités connectées avec canal de paramètresmax. 126 (512 mots)

Normes et spécifications

Connexion selon la normeCUL

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.
