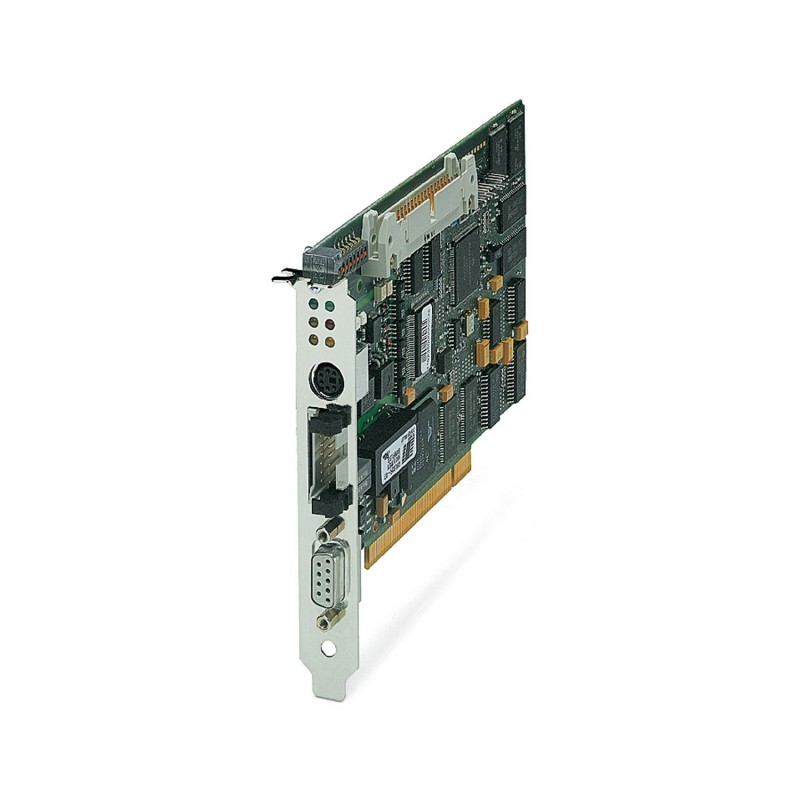

PHOENIX_CONTACT IBS PCI SC/I-T 2725260 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

IBS PCI SC/I-T 2725260 PHOENIX CONTACT Carte de couplage

Référence: IBS PCI SC/I-T

Code: 2725260

Fabricant: PHOENIX_CONTACT

Description:

Carte de couplage
Carte contrôleur maître PCI isolée galvaniquement
Carte de couplage maître PCI avec isolation galvanique

Catégories:

  • Commande industrielle API > Module de communication pour API
  • PHOENIX_CONTACT > Systèmes de contrôle

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 1.487,45 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques

Remarques
Information pour le fonctionnementLa carte de couplage n'est plus dotée d'une mémoire vive non volatile NVRAM à partir de la révision d'article 15 en raison de l'abandon de composants.
La fonctionnalité de base de la carte de couplage est conservée. Des contre-mesures appropriées doivent être prises pour les applications qui accèdent à la mémoire vive non volatile.
Remarque relative à l'application
Remarque relative à l'applicationUniquement pour un usage industriel

Propriétés du produit
Type de produitCarte de couplage pour PC
TypeCarte PC
Contenu dans le kit2732981 IBS PCI SC SYSKIT
2732994 IBS PCI SC SYSKIT E
FormatCarte enfichable courte à 1 emplacement

Propriétés du système
Système de commandePC compatibles IBM avec bus PCI
Système d'exploitationWindows NT
Windows 2000
Windows XP
Windows 7 (64 bits)
Windows 8/10 (32 & 64 bits)
Venturcom RTX 5.x
Autres systèmes sur demande
Zones d'adresse
E/S16 Bytes I/O, PnP
INTERBUS-Master
Nombre d'unités connectées avec canal de paramètresmax. 126
Diagnostic local
DénominationSC, HF, PF, BSA, FAIL
Fonction surveilléeINTERBUS
Représentation optiqueAffichage d'état via LED
Fonctionnalité
Système de commandePC compatibles IBM avec bus PCI
Configuration requise
Outil de configurationCMD version 4.5x ou sup.
Config+ à partir de version 1.00
Outil de diagnosticDIAG+ version 1.0x ou sup.
Interface applicationHFI
DDI
Pilote de logicielWindows NT
Windows 2000
Windows XP
Windows 7 (64 bits)
Windows 8/10 (32 & 64 bits)
Venturcom RTX 5.x
Autres systèmes sur demande

Propriétés électriques
Diagnostic localSC, HF, PF, BSA, FAIL INTERBUS Affichage d'état via LED
Support de transmissionCuivre
Puissance dissipée maximale en condition nominalemax. 3,5 W
Alimentation
Tension d'alimentation5 V DC
Plage de tension d'alimentation± 5 % (ondulation comprise)
Raccordement alimentationpar le bus PCI
Courant absorbé typique0,7 A

Données d'entrée
Numérique:
Dénomination entréeEntrées TOR
Nombre d'entrées6 (EN 61131-2 type 1)
Technologie de raccordementConnecteur FLK (14 pôles)
Tension d'entrée nominale UIN24 V DC

Données de sortie
Numérique:
Dénomination sortieSorties TOR
Technologie de raccordementConnecteur FLK (14 pôles)
Nombre de sorties2
Tension de sortie24 V DC
Courant de sortie maximal par canal0,5 A

Interfaces
Interruptions1 IRQ, PNP
Bus interstation INTERBUS
Type de raccordementConnecteur femelle SUB-D à 9 pôles avec séparation de potentiels
Vitesse de transmission500 kBit/s
Paramétrage/conduite/diagnostic
Type de raccordementRS-232-C, connecteur Mini-DIN femelle
Vitesse de transmission500 kBit/s500 kbit/s 2 Mbit/s
Système hôte
Type de raccordementBus PCI, 32 bits, 33 MHz, 5 V
E/S directes
Type de raccordementConnecteur FLK mâle à 14 broches

Dimensions
Largeur168 mm
Hauteur107 mm
Profondeur20 mm
Dimensions extérieures
Largeur / Hauteur / Profondeur168 mm / 107 mm / 20 mm

Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP20 (Montage nécessaire dans un appareil avec IP20)
Température ambiante (fonctionnement)0 °C ... 55 °C (selon EN 60204-1)
Température ambiante (stockage/transport)-25 °C ... 75 °C (selon EN 60204-1)
Humidité de l'air admissible (fonctionnement)75 % (en moyenne, 85 % occasionnellement, pas de condensation)
Pression atmosphérique (service)860 hPa ... 1080 hPa (jusqu'à 2000 m d'altitude)
Pression atmosphérique (stockage/transport)660 hPa ... 1080 hPa (jusqu'à 3000 m d'altitude)

Montage
Type de montagedans le système hôte

ETIM for 2725260 Commande industrielle API (EC001423)

Nom de la caractéristiqueNombre d'interfaces matérielles Industrial Ethernet (EF003020)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles PROFINET (EF006932)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-232 (EF003021)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-422 (EF003022)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-485 (EF003023)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série TTY (EF003024)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles USB (EF003025)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles parallèles (EF003026)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles Wireless (EF006933)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'autres interfaces matérielles (EF003027)
Valeur de la caractéristique0
Nom de la caractéristiqueAvec interface optique (EF003028)
Valeur de la caractéristiqueNon
Nom de la caractéristiquesupporte le protocole pour EtherCAT (EF017564)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour TCP/IP (EF003050)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFIBUS (EF003052)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour CAN (EF003053)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour INTERBUS (EF003054)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour ASI (EF003051)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour KNX (EF003055)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Modbus (EF003057)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Data-Highway (EF003058)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour DeviceNet (EF003059)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SUCONET (EF003060)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour LON (EF003017)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFINET IO (EF007525)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFINET CBA (EF007524)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SERCOS (EF006657)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Foundation Fieldbus (EF007522)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour EtherNet/IP (EF007521)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour AS-Interface Safety at Work (EF007519)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour DeviceNet Safety (EF007520)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour INTERBUS-Safety (EF006662)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFIsafe (EF007526)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SafetyBUS p (EF007527)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour autres systèmes de bus (EF003062)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio Bluetooth (EF007178)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio WLAN 802.11 (EF007179)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio GPRS (EF008523)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio GSM (EF008524)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio UMTS (EF008525)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMaître IO-Link (EF007298)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCapacité de redondance (EF003156)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de transmission de données (EF008225)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTaux de transmission (EF003271)
Valeur de la caractéristique500000 kBit/s
Nom de la caractéristiqueAvec séparation de potentiel (EF003272)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSIL conformément à IEC 61508 (EF009889)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueMatériel associé (Ex ia) (EF004141)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériel associé (Ex ib) (EF004142)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCatégorie de protection contre les explosions pour le gaz (EF003997)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueCatégorie de protection contre les explosions pour la poussière (EF003998)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique168 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique107 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique20 mm
