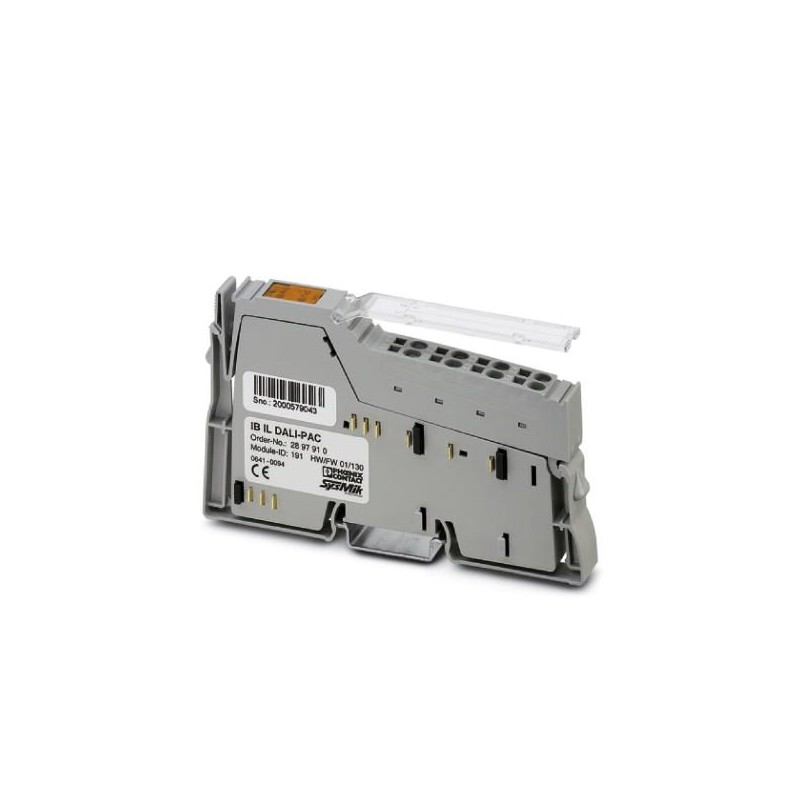

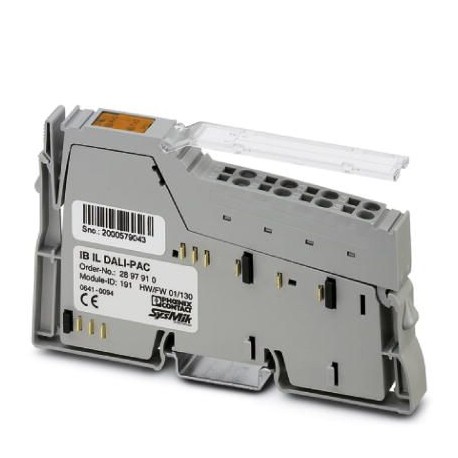

IB IL DALI-PAC 2897910 PHOENIX CONTACT Module de communication
IB IL DALI-PAC
2897910
PHOENIX_CONTACT
Module de communication
Inline, DALI Master, Extension pour IB IL DALI/PWR-PAC, débit de transmission sur le bus local : 500 kBit/s, indice de protection : IP20, y compris connecteur Inline et surface de marquage
Commande industrielle API > Bus de terrain, périphérie déc. - module de communication
Systèmes de contrôle
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2897910 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 175 (C-6-2017) |
| GTIN | 4046356133074 |
| Poids par pièce (hors emballage) | 0,057 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Dessin coté | |
|---|---|
| Largeur | 12,2 mm |
| Hauteur | 119,8 mm |
| Profondeur | 71,5 mm |
| Renseignements sur les mesures | Dimensions du boîtier |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C (Tenir compte de la réduction de charge lors de l'utilisation du bloc de jonction IB IL DALI/PWR-PAC, voir fiche technique DB DE IB IL DALI/PWR-PAC.) |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
| Pression atmosphérique (service) | 80 kPa ... 106 kPa (jusqu'à 2000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Caractéristiques de raccordement
| Dénomination | Connecteurs Inline |
|---|---|
| Type de raccordement | Raccordement à ressort |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
| Longueur à dénuder | 8 mm |
Interfaces
| Dénomination | Bus local Inline |
|---|---|
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
| Dénomination | DALI |
| Type de raccordement | Connecteur Inline |
| Tension d'alimentation | typ. 14 V DC (Tension du bus) |
| Capacité de charge | max. 128 mA (Charge de bus ; tenir compte de la réduction de charge du bloc de jonction IB IL DALI/PWR-PAC !) |
| Courant de sortie en cas de court-circuit | max. 250 mA |
| Taux de transmission | 1200 bit/s |
| Dénomination de la protection | Bus protégé jusqu'à max. 250 V AC |
Potentiels Inline
| Dénomination | Alimentation de la logique (UL) |
|---|---|
| Tension d'alimentation | 7,5 V DC (par des répartiteurs de potentiel) |
| Courant absorbé | max. 38 mA |
| Dénomination | Tension d'alimentation DALI UDALI |
| Courant absorbé | 126 mA |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
| Caractéristique | Valeur |
|---|---|
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Avec séparation de potentiel (EF003272) | Non |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 12.15 mm |
| Hauteur (EF000040) | 120.110773 mm |
| Profondeur (EF000049) | 70.430346 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 36 Mbytes |
|
| PHOENIX CONTACT-2897910-IB IL DALI-PAC | 114 Kbytes |
|
