PHOENIX_CONTACTConnecteurs industrielsHC-COM-17-EBUC 1408478 PHOENIX CONTACT Eléments de contact

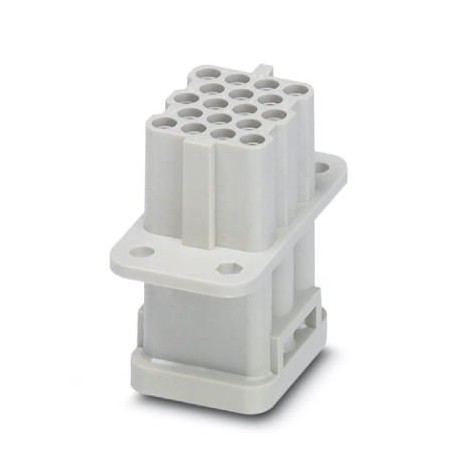

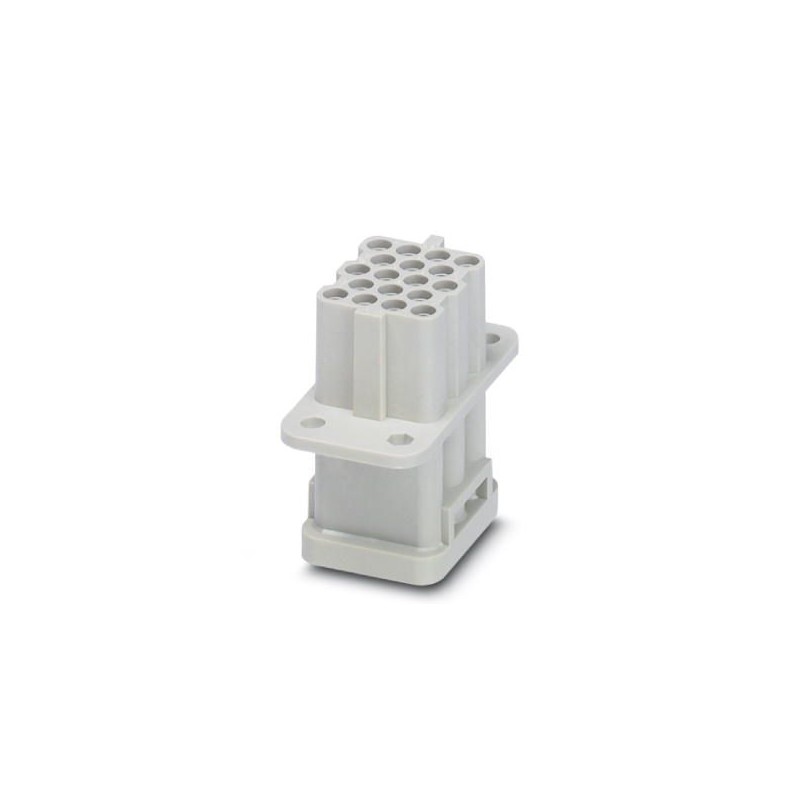

PHOENIX_CONTACT HC-COM-17-EBUC 1408478 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

HC-COM-17-EBUC 1408478 PHOENIX CONTACT Eléments de contact

Référence: HC-COM-17-EBUC

Code: 1408478

Fabricant: PHOENIX_CONTACT

Description:

Eléments de contact
Insert de contact, nombre de pôles : 17+PE, taille : COM, Femelle, Connexion sertie, 200 V, 10 A, 0,14 mm² ... 2,5 mm², application : Signal

Catégories:

  • Connecteurs > Bloc de contacts
  • PHOENIX_CONTACT > Connecteurs industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 12,40 €

Prix unitaire: 6,20 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Données commerciales

Code de commande1408478
Unité de conditionnement2 pcs
Quantité minimum de commande2 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 649 (C-2-2017)
GTIN4046356618182
Poids par pièce (hors emballage)0,014 KGM
Numéro du tarif douanier85366990
Pays d'origineCN (Chine)

Généralités

RemarquePour contacts à sertir CK1,6-ED...
Mode de raccordementRaccordement serti
Degré de pollution3
Catégorie de surtensionIII
Nombre de pôles17+PE
Cycles d'enfichage≥ 500
TailleCOM
Numérotation des contacts1 - 17
Section raccordable0,14 mm² ... 2,5 mm²
Section raccordable AWG26 ... 14
Longueur de gaine à dénuder de chaque fil8 mm
6 mm (pour 2,5 mm²)
Conseils pour le montageL'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé.

Conditions ambiantes

Température ambiante (fonctionnement)-40 °C ... 100 °C (y compris l'échauffement des contacts)

Indications concernant les matériaux

Matériau de contactAlliage de cuivre
Matériau de surface du contactAg (alternative Au)
Matériau de porte-contactsPC

Caractéristiques électriques

Contacts de puissance de la tension de référence200
Tension de référence (III/3)200 V
Tension de choc assignée4 kV
Courant de référence10 A

Normes et spécifications

Connexion selon la normeCUL
Classe d'inflammabilité selon UL 94V0

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications

ETIM for 1408478 Connecteurs (EC000438)

Nom de la caractéristiqueNombre de contacts de puissance (EF012216)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts de commande (EF012217)
Valeur de la caractéristique17
Nom de la caractéristiqueInsert de contact sans contact (EF007324)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition des contacts (EF001587)
Valeur de la caractéristiqueJack
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique17
Nom de la caractéristiqueDiamètre du contact à fiche (EF007320)
Valeur de la caractéristique1.6 mm
Nom de la caractéristiqueMatériau de l'insert de connecteur (EF007545)
Valeur de la caractéristiqueThermoplastique
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique10 A
Nom de la caractéristiqueTempérature ambiante (EF002386)
Valeur de la caractéristique100 °C
Nom de la caractéristiqueTempérature de fonctionnement (EF002393)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique200 V
Nom de la caractéristiqueTension nominale de tenue aux chocs (EF002993)
Valeur de la caractéristique4 kV
Nom de la caractéristiqueCatégorie de surtension (EF006785)
Valeur de la caractéristiqueIII
Nom de la caractéristiqueDegré de pollution (EF006786)
Valeur de la caractéristique3
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueRaccordement par sertissage
Nom de la caractéristiqueAvec protection des fils (EF000550)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSection de conducteur connectable à fil fin sans embout de câble (EF007341)
Valeur de la caractéristique0.14 mm²
Nom de la caractéristiqueSection de conducteur connectable multifilaire (EF007343)
Valeur de la caractéristique0.14 mm²
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMatériau de l'insert de contact (EF008521)
Valeur de la caractéristiqueThermoplastique
Nom de la caractéristiqueMatériau du contact (EF007544)
Valeur de la caractéristiqueAutres alliages de cuivre
Nom de la caractéristiqueClasse d'inflammabilité du matériau isolant selon UL 94 (EF002521)
Valeur de la caractéristiqueV0
Nom de la caractéristiqueAvec conducteur de protection (EF007468)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueNombre minimal de cycles d'insertion (EF012212)
Valeur de la caractéristique500
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique22.4 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique36.7 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique41.6 mm
