PHOENIX_CONTACTConnecteurs industrielsHC-B-AF 1686533 PHOENIX CONTACT Bride pour embase

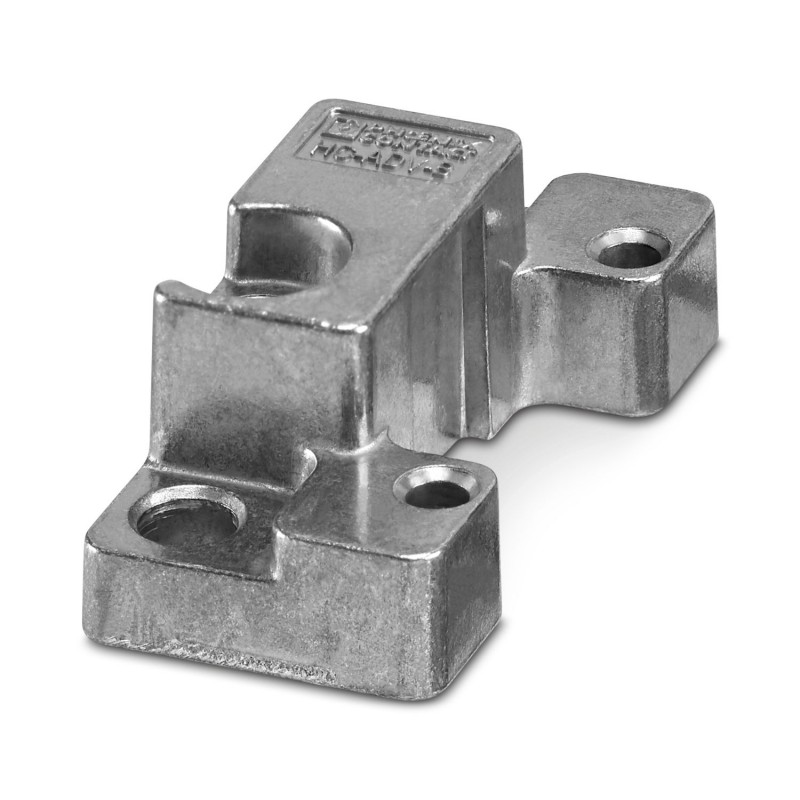

PHOENIX_CONTACT HC-B-AF 1686533 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

HC-B-AF 1686533 PHOENIX CONTACT Bride pour embase

Référence: HC-B-AF

Code: 1686533

Fabricant: PHOENIX_CONTACT

Description:

Bride pour embase
Bride de serrage pour boîtier HEAVYCON-ADVANCE
Bride de montage pour boîtier HEAVYCONNEC ADVANCE

Catégories:

  • Connecteurs > Accessoires pour connecteur industriel
  • PHOENIX_CONTACT > Connecteurs industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 28,07 €

Prix unitaire: 1,4035 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Caractéristiques techniques
Remarques
Généralités2 pièces par connecteur
Propriétés du produit
Type de produitBride de montage
Type de boîtierBride de montage
TypeB6 - B24
VersionSimples sans vis
Raccordement à filetage Pgsans
État de la gestion des données
Révision de l'article07
Caractéristiques de raccordement
Couple de serrage0,8 Nm ... 1,2 Nm (Pour vis de fixation M4 de l'embase encastrée)
Dimensions
Dessin cotéxpzjpbapjx.jpg
Largeur42 mm
Hauteur20,5 mm
Profondeur14 mm
Diamètre de perçage4,5 mm
Indications sur les matériaux
MatériauAluminium moulé sous pression
Propriétés mécaniques
Caractéristiques mécaniques
Type de verrouillageÉcrou
Conditions environnementales et de durée de vie
Conditions ambiantes
Température ambiante (fonctionnement)-40 °C ... 125 °C
Montage
Instructions de montageAfin de garantir le fonctionnement du contact PE même en cas d'enfichage en biais, les deux brides de montage doivent avoir un contact électrique suffisant avec la paroi de montage métallique.
Épaisseur minimale de paroi d'une feuille d'acier : 2,0 mm. En cas de montage avec vis M4 autotaraudantes : diamètre du trou de perçage 3,6 mm

FICHE TECHNIQUE - PDF

Titre
Taille
Type
PHOENIX CONTACT-1686533-HC-B-AF
99 Kbytes
PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR
58 Mbytes
