PHOENIX_CONTACTI / OFLS IB M12 DO 8 M12-2A 2736039 PHOENIX CONTACT Appareil E/S décentralisé

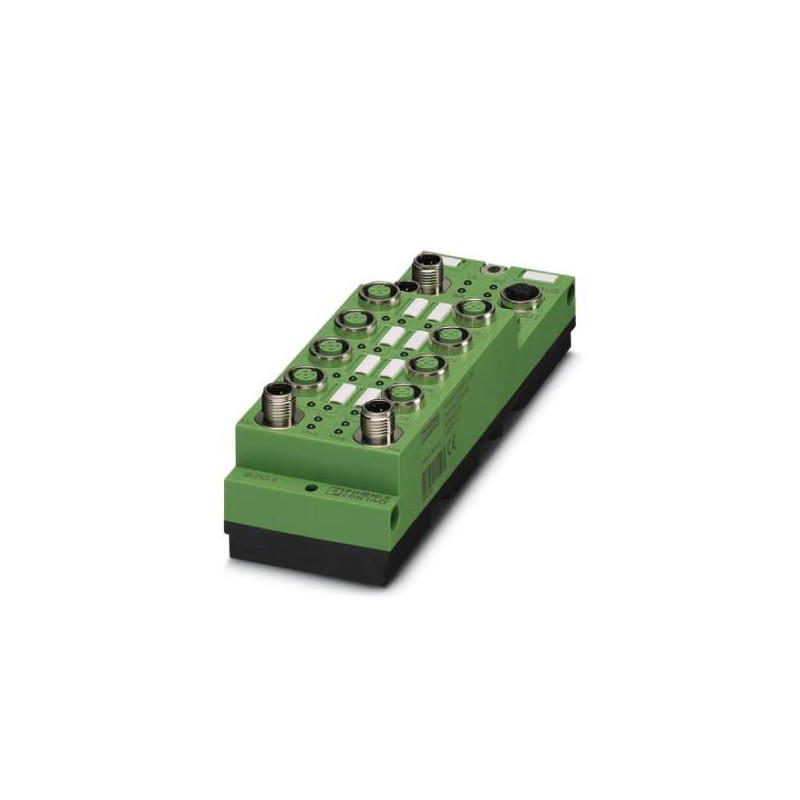

PHOENIX_CONTACT FLS IB M12 DO 8 M12-2A 2736039 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

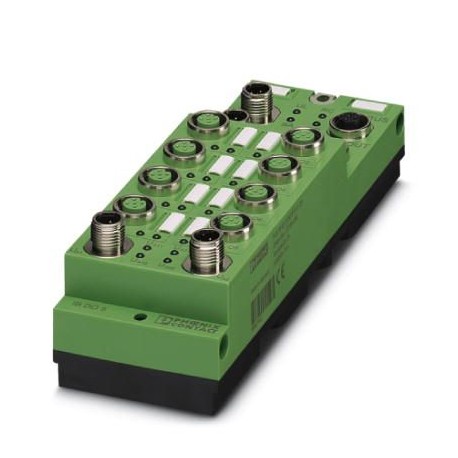

FLS IB M12 DO 8 M12-2A 2736039 PHOENIX CONTACT Appareil E/S décentralisé

Référence: FLS IB M12 DO 8 M12-2A

Code: 2736039

Fabricant: PHOENIX_CONTACT

Description:

Appareil E/S décentralisé
L’appareil autonome pour INTERBUS dispose de 8 sorties numériques, chacune rechargeable avec 2 A. La connexion M12 s’effectue via la technologie de connexion rapide. L’alimentation 24 V DC est protégée contre les courts-circuits et les surcharges.

Catégories:

  • PHOENIX_CONTACT > I / O

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2736039
Unité de conditionnement1 pcs
Page cataloguePage 236 (C-6-2017)
GTIN4017918899653
Poids par pièce (hors emballage)0,350 KGM
Numéro du tarif douanier85176200
Pays d'origineDE (Allemagne)

Remarque

Restriction d'utilisation1

Cotes

Dessin coté
Largeur60 mm
Hauteur178 mm
Profondeur49,3 mm
Intervalle entre perçages168 mm

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 60 °C
Température ambiante (stockage/transport)-25 °C ... 85 °C
Humidité de l'air admissible (stockage/transport)95 %
Pression atmosphérique (service)80 kPa ... 106 kPa (jusqu'à 2000 m d'altitude)
Pression atmosphérique (stockage/transport)70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Indice de protectionIP65/IP67

Généralités

Type de montageMontage mural
Poids net350 g

Interfaces

DénominationINTERBUS
Bus interstation
Type de raccordement2 connecteurs M12, détrompage B
Désignation point de raccordementCâble en cuivre
Vitesse de transmission500 kBit/s
Nombre de pôles5

Alimentation du bloc électronique

Type de raccordementConnecteurs M12, (détrompage A)
DénominationUL
Tension d'alimentation24 V DC
Plage de tension d'alimentation18 V DC ... 30 V DC (ondulation comprise)

Potentiels Fieldline

Tension d'alimentation UL24 V DC
Alimentation électrique sur UL4 A
Consommation de courant provenant de ULtyp. 80 mA
max. 100 mA
Tension d'alimentation US24 V DC
Alimentation électrique sur USmax. 4 A
Consommation de courant provenant de UStyp. 3,5 mA
max. 700 mA
Tension d'alimentation UA1124 V DC
Alimentation électrique sur UA11max. 4 A
Consommation de courant provenant de UA11typ. 12 mA (Courant pour actionneurs plus)
max. 4 A
Tension d'alimentation UA1224 V DC
Alimentation électrique sur UA12max. 4 A
Consommation de courant provenant de UA12typ. 12 mA (Courant pour actionneurs plus)
max. 4 A
Tension d'alimentation UA2124 V DC
Alimentation électrique sur UA21max. 4 A
Consommation de courant provenant de UA21typ. 12 mA (Courant pour actionneurs plus)
max. 4 A
Tension d'alimentation UA2224 V DC
Alimentation électrique sur UA22max. 4 A
Consommation de courant provenant de UA22typ. 12 mA (Courant pour actionneurs plus)
max. 4 A

Sorties TOR

Dénomination sortieSorties TOR
Type de raccordementConnecteur M12
Technique de raccordementA 2 ou 3 fils
Nombre de sorties8
Dénomination de la protectionProtection contre les courts-circuits
Tension de sortie24 V DC
Courant de sortie maximal par canal2 A

Isolation galvanique

Section contrôléeAlimentation 24 V (logique de bus) / terre fonctionnelle 500 V AC 50 Hz 1 s
Alimentation 24 V (logique de bus) / alimentation 24 V (US) 500 V AC 50 Hz 1 s
Alimentation 24 V (logique de bus) / sorties tout-ou-rien (alimentation des actionneurs) 500 V AC 50 Hz 1 s
Alimentation 24 V (logique de bus) / bus interstation entrant 500 V AC 50 Hz 1 s
Alimentation 24 V (logique de bus) / bus interstation sortant 500 V AC 50 Hz 1 s
Alimentation 24 V (US) / terre fonctionnelle 500 V AC 50 Hz 1 s
Sorties tout-ou-rien (alimentation des actionneurs) / terre fonctionnelle 500 V AC 50 Hz 1 s
Sorties tout-ou-rien (alimentation des actionneurs) / alimentation 24 V (US) 500 V AC 50 Hz 1 s
Sorties tout-ou-rien (alimentation des actionneurs) / bus interstation entrant 500 V AC 50 Hz 1 s
Bus interstation entrant / terre fonctionnelle 500 V AC 50 Hz 1 s
Bus interstation entrant / sortant 500 V AC 50 Hz 1 s
Bus interstation sortant / terre fonctionnelle 500 V AC 50 Hz 1 s
Bus interstation sortant / alimentation 24 V (US) 500 V AC 50 Hz 1 s
Bus interstation sortant / sorties tout-ou-rien (alimentation des actionneurs) 500 V AC 50 Hz 1 s

Normes et spécifications

Contrôles mécaniquesChocs selon EN 60068-2-27/CEI 60068-2-27 30g, demie onde sinusoïdale positive et négative dans chaque direction
Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 5g par direction
Connexion selon la normeCUL
Classe de protectionIII, CEI 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications
