PHOENIX_CONTACTI / OFLS DN M12 DIO 8/8 M12 2736398 PHOENIX CONTACT L'appareil autonome pour DeviceNet™ dispose de 8 entrées TOR ..

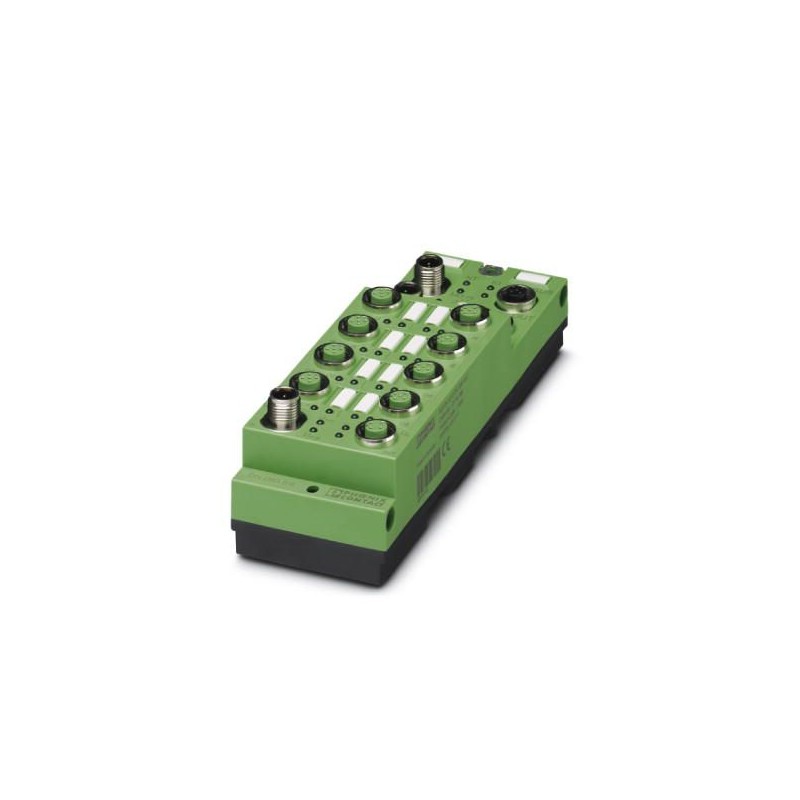

PHOENIX_CONTACT FLS DN M12 DIO 8/8 M12 2736398 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

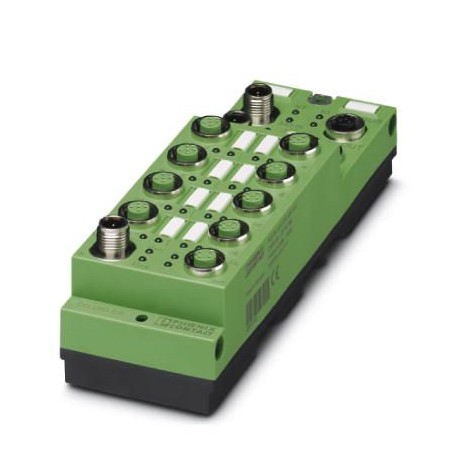

FLS DN M12 DIO 8/8 M12 2736398 PHOENIX CONTACT L'appareil autonome pour DeviceNet™ dispose de 8 entrées TOR ..

Référence: FLS DN M12 DIO 8/8 M12

Code: 2736398

Fabricant: PHOENIX_CONTACT

Description:

L'appareil autonome pour DeviceNet™ dispose de 8 entrées TOR et de 8 sorties TOR, avec 500 mA de capacité de charge chacune. Le raccordement M12 est un raccordement autodénudant. L'alimentation 24 V DC est protégée contre les courts-circuits et les surtensions.
L’appareil autonome pour DeviceNet™ dispose de 8 entrées et 8 sorties numériques, chacune pouvant être chargée avec 500 mA. La connexion M12 s’effectue via la technologie de connexion rapide. L’alimentation 24 V DC est protégée contre les courts-circuits et les surcharges.

Catégories:

  • PHOENIX_CONTACT > I / O

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Cotes

Largeur60 mm
Hauteur178 mm
Profondeur49,3 mm
Intervalle entre perçages168 mm

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 60 °C
Température ambiante (stockage/transport)-25 °C ... 85 °C
Humidité de l'air admissible (stockage/transport)95 %
Pression atmosphérique (service)80 kPa ... 106 kPa (jusqu'à 2000 m d'altitude)
Pression atmosphérique (stockage/transport)70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Indice de protectionIP65/IP67

Généralités

Poids net340 g
Type de montageMontage mural

Interfaces

Système bus de terrainDeviceNet™
DénominationDeviceNet™
Mode de raccordement2 connecteurs M12, détrompage A
Vitesse de transmission125 kBit/s, 250 kBit/s, 500 kBit/s (détection automatique des vitesses de transmission)
Physique de transmissionCâble en cuivre, conforme à la spécification DeviceNet™
Affectation emplacement adresse0 ... 63, réglable
Nombre de pôles5

Alimentation du bloc électronique

Mode de raccordementConnecteurs M12, (détrompage A)
DénominationUL
Tension d'alimentation24 V DC
Plage de tension d'alimentation12 V DC ... 30 V DC (ondulation comprise)

Potentiels Fieldline

Tension d'alimentation UL24 V DC
Alimentation électrique sur ULmax. 4 A
Consommation de courant provenant de ULtyp. 60 mA
max. 100 mA
Tension d'alimentation US24 V DC
Alimentation électrique sur USmax. 4 A
Consommation de courant provenant de UStyp. 10 mA (plus courant pour les capteurs)
max. 500 mA
Tension d'alimentation UA1124 V DC
Alimentation électrique sur UA11max. 4 A
Consommation de courant provenant de UA11typ. 6 mA (Courant pour actionneurs plus)
max. 4 A
Tension d'alimentation UA1224 V DC
Alimentation électrique sur UA12max. 4 A
Consommation de courant provenant de UA12typ. 6 mA (Courant pour actionneurs plus)
max. 4 A

Entrées tout-ou-rien

Dénomination entréeEntrées tout-ou-rien
Mode de raccordementConnecteurs M12 à double fonction
Technique de raccordementA 2, 3 ou 4 fils
Nombre d'entrées8
Circuit de protectionProtection contre inversions de polarité
Temps de filtrage3 ms
Caractéristique d'entréeCEI 61131-2 de type 1
Tension d'entrée24 V DC
Plage de tension d'entrée signal « 0 »-30 V DC ... 5 V DC
Plage de tension d'entrée signal « 1 »13 V DC ... 30 V DC

Sorties tout-ou-rien

Dénomination sortieSorties tout-ou-rien
Mode de raccordementConnecteurs M12 à double fonction
Technique de raccordementA 2 ou 3 fils
Nombre de sorties8
Circuit de protectionProtection contre les courts-circuits
Tension de sortie24 V DC
Courant de sortie maximal par canal500 mA
