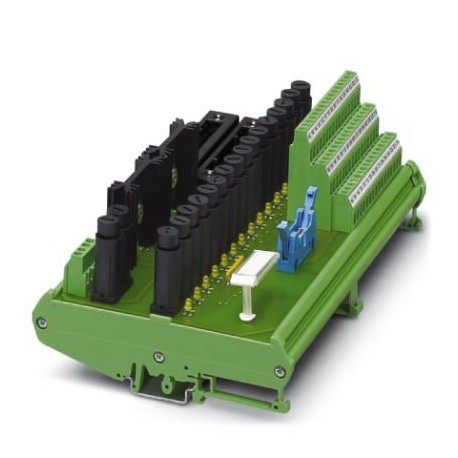

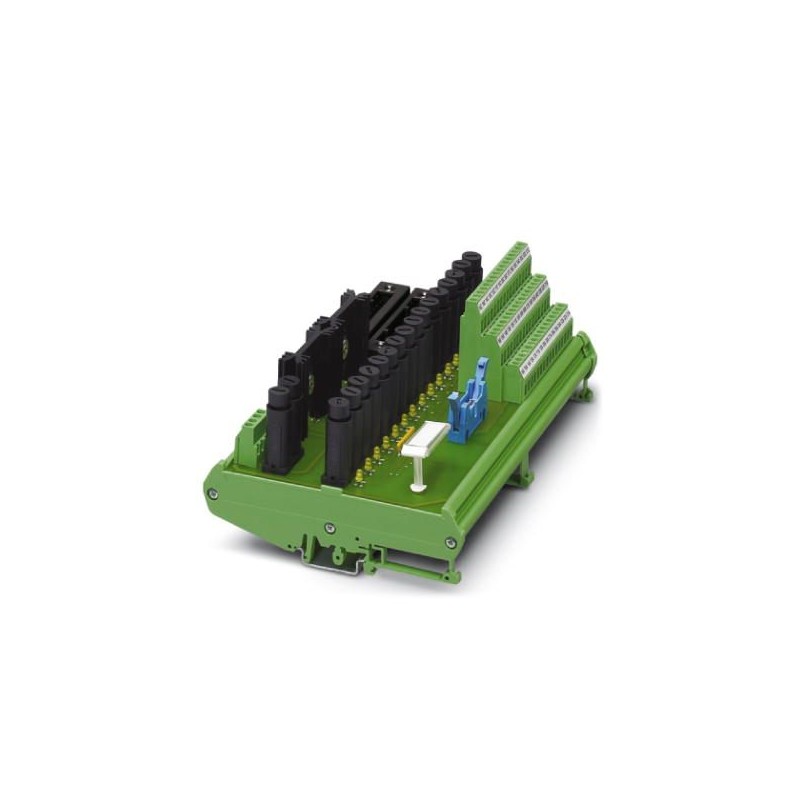

FLKMS-KS40/SI/AI16/YCS 2314273 PHOENIX CONTACT Module passif

Référence: FLKMS-KS40/SI/AI16/YCS

Code: 2314273

Fabricant: PHOENIX_CONTACT

Article à la demande, sans remboursement.

Description:

Module passif
Module analogique à 16 canaux avec raccord à vis et un fusible par trace de signal (5 x 20 mm) avec indicateur de défaut. L’alimentation en tension et la connexion du système à 40 pôles sont commandées de manière redondante. Convient aux cartes Yokogawa AAI141 et AAI143.

Catégories:

  • Commande industrielle API > Module de transfert
  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 340,98 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2314273
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 521 (C-5-2017)
GTIN4046356143790
Poids par pièce (hors emballage)0,750 KGM
Numéro du tarif douanier85369010
Pays d'origineDE (Allemagne)

Cotes

Largeur214 mm
Hauteur126 mm
Profondeur81 mm

Conditions d'environnement

Température ambiante (fonctionnement)-20 °C ... 50 °C
Température ambiante (stockage/transport)-20 °C ... 70 °C

Généralités

Tension de service max. admissible30 V DC
Courant max. admissible (par branche)100 mA
Courant max. admissible (toutes branches)2 A (P1+, P2+)
Nombre de pôles40
Emplacement pour le montageindifférent
Conseils pour le montageJuxtaposables
Indice de protectionIP00

Caractéristiques de raccordement 1

Dénomination connexionNiveau terrain
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM3
Section de conducteur rigide0,2 mm² ... 4 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 12

Caractéristiques de raccordement 2

Dénomination connexionNiveau des automates
Type de raccordementCompatible Yokogawa KS
Couple de serrage0,5 Nm
Nombre de connexions2
Nombre de pôles40
RemarqueCâbles préconfectionnés utilisables : Phoenix Contact YUC40, Yokogawa KS1

Caractéristiques de raccordement 3

Dénomination connexionConnecteur HART
Type de raccordementConnecteur HART
Nombre de connexions1

Commande prise en charge

CommandeYOKOGAWA CS3000 CentumVP
- carte d'E/S adaptéeAAI141
AAI143
CommandeYOKOGAWA STARDOM
- carte d'E/S adaptéeNFAI141
NFAI143
NFAI135

Normes et spécifications

Normes/PrescriptionsDIN EN 50178
CEI 60664
Tension d'isolement assignée50 V
Tension de choc assignée0,5 kV (Isolation fonctionnelle)
Degré de pollution2
Catégorie de surtensionII

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 2314273 Commande industrielle API (EC002780)

Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique48
Nom de la caractéristiqueCourant nominal assigné (EF000227)
Valeur de la caractéristique0.1 A
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique79.3 mm
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique215.5 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique125.4 mm
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueProfilé chapeau 35 mm
