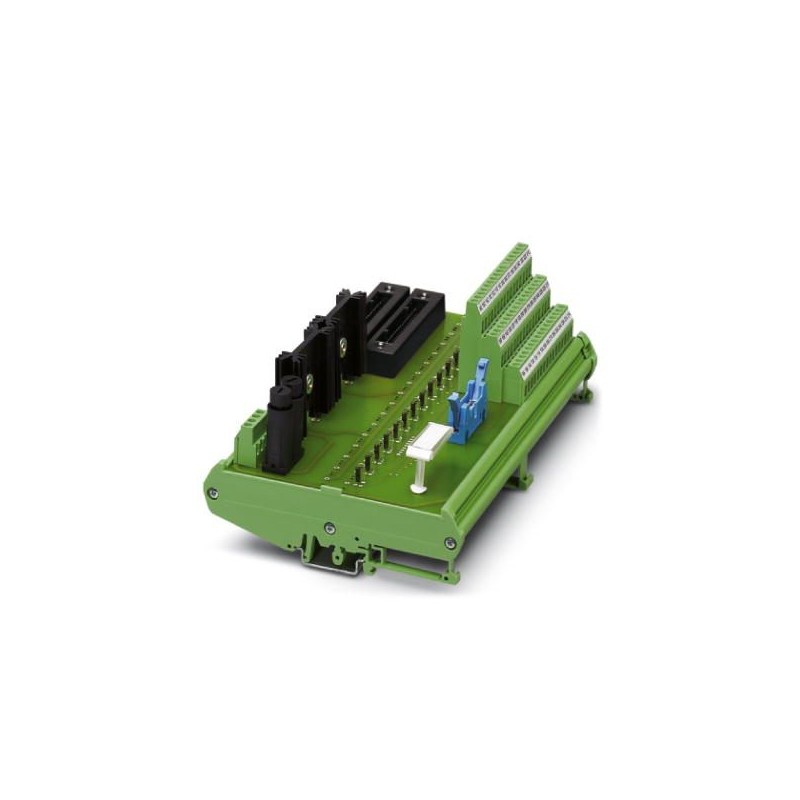

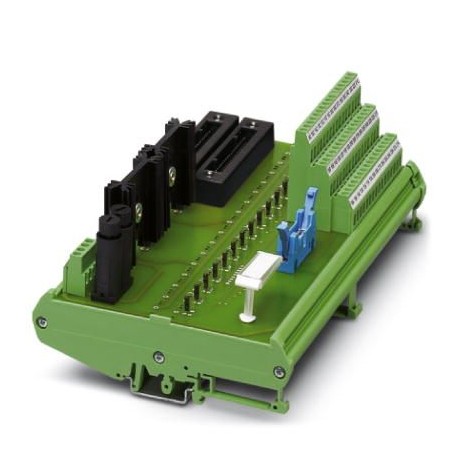

FLKMS-KS40/AI/YCS 2314286 PHOENIX CONTACT Module passif
FLKMS-KS40/AI/YCS
2314286
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Module passif
Module analogique à 16 canaux avec raccord à vis. L’alimentation en tension et la connexion du système à 40 pôles sont commandées de manière redondante. Convient aux cartes Yokogawa AAI141 et AAI143.
Commande industrielle API > Module de transfert
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2314286 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 521 (C-5-2017) |
| GTIN | 4046356143783 |
| Poids par pièce (hors emballage) | 0,398 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
Généralités
| Tension de service max. admissible | 30 V DC |
|---|---|
| Courant max. admissible (par branche) | 100 mA |
| Courant max. admissible (toutes branches) | 2 A (P1+, P2+) |
| Nombre de pôles | 40 |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
| Indice de protection | IP00 |
Caractéristiques de raccordement 1
| Dénomination connexion | Niveau terrain |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
Caractéristiques de raccordement 2
| Dénomination connexion | Niveau des automates |
|---|---|
| Type de raccordement | Compatible Yokogawa KS |
| Couple de serrage | 0,5 Nm |
| Nombre de connexions | 2 |
| Nombre de pôles | 40 |
| Remarque | Câbles préconfectionnés utilisables : Phoenix Contact YUC40, Yokogawa KS1 |
Caractéristiques de raccordement 3
| Dénomination connexion | Connecteur HART |
|---|---|
| Type de raccordement | Connecteur HART |
| Nombre de connexions | 1 |
Commande prise en charge
| Commande | YOKOGAWA CS3000 CentumVP |
|---|---|
| - carte d'E/S adaptée | AAI141 |
| AAI143 | |
| Commande | YOKOGAWA STARDOM |
| - carte d'E/S adaptée | NFAI143 |
| NFAI143 |
Normes et spécifications
| Normes/Prescriptions | DIN EN 50178 |
|---|---|
| CEI 60664 | |
| Tension d'isolement assignée | 50 V |
| Tension de choc assignée | 0,5 kV (Isolation fonctionnelle) |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2314286-FLKMS-KS40/AI/YCS | 130 Kbytes |
|
