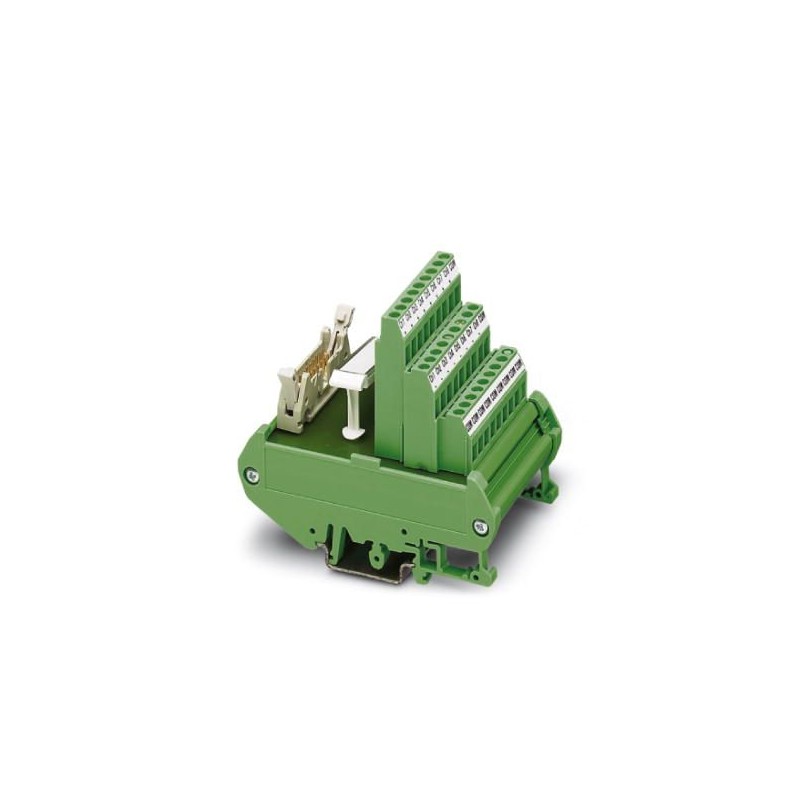

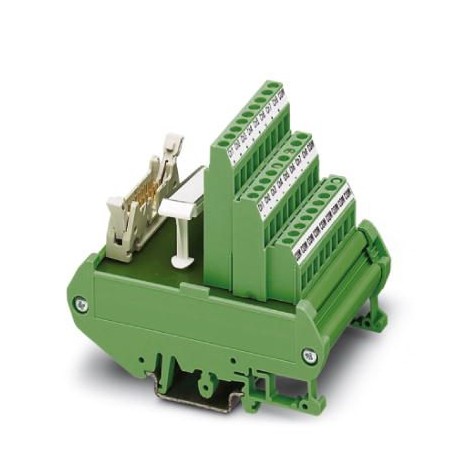

FLKM 16/AI/DV 2304429 PHOENIX CONTACT Module interface
FLKM 16/AI/DV
2304429
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Module interface
Module d’interconnexion avec liaison 1:1 et bornes de potentiel séparées (adapté aux cartes de sortie de commande analogiques Delta V)
Commande industrielle API > Module de transfert
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2304429 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 481 (C-5-2017) |
| GTIN | 4017918981990 |
| Poids par pièce (hors emballage) | 0,123 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
Généralités
| Tension de service max. admissible | < 50 V AC |
|---|---|
| 60 V DC | |
| Courant max. admissible (par branche) | 1 A (par chemin de signal) |
| Nombre de pôles | 16 |
| Affichage d'état | Non |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
| Indice de protection | IP20 |
Caractéristiques de raccordement 1
| Dénomination connexion | Niveau terrain |
|---|---|
| Connexion selon la norme | CEI / EN |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
Caractéristiques de raccordement 2
| Dénomination connexion | Niveau des automates |
|---|---|
| Type de raccordement | IDC/FLK connecteur mâle |
| Nombre de connexions | 1 |
| Nombre de pôles | 16 |
| Pas | 2,54 mm |
Normes et spécifications
| Normes/Prescriptions | DIN EN 50178 |
|---|---|
| CEI 60664 | |
| Tension d'isolement assignée | 63 V |
| Tension de choc assignée | 0,6 kV |
| Isolant | Isolation fonctionnelle |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250300eCl@ss 6.027242600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Caractéristique | Valeur |
|---|---|
| Finition raccordement électrique, côté champ (EF005525) | Borne à vis |
| Finition raccordement électrique, côté commande (EF008549) | Fiche plate |
| Nombre de pôles (EF001391) | 16 |
| Tension assignée (EF000228) | 30 V |
| Courant nominal assigné (EF000227) | 1 A |
| Profondeur (EF000049) | 79.3 mm |
| Largeur (EF000008) | 55.8 mm |
| Hauteur (EF000040) | 89.6 mm |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2304429-FLKM 16/AI/DV | 104 Kbytes |
|
