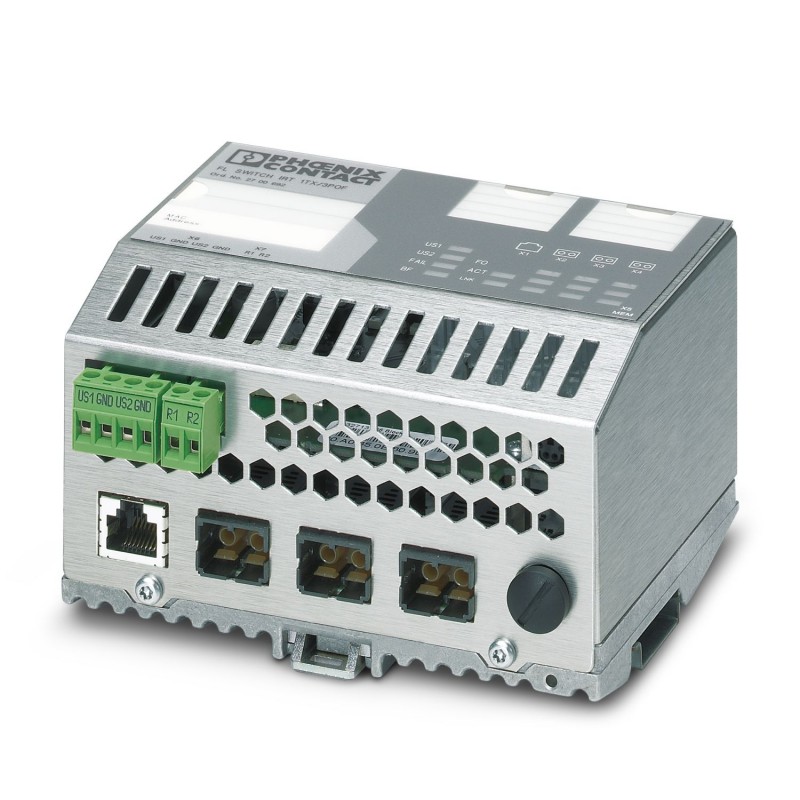

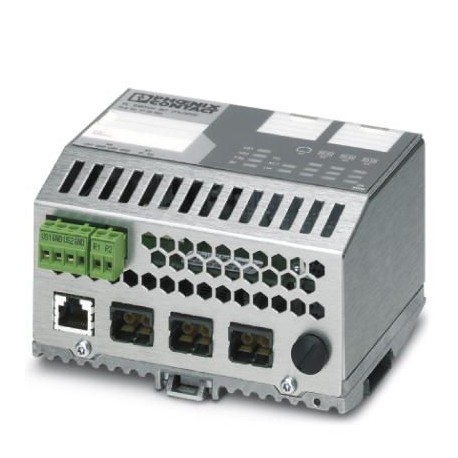

FL SWITCH IRT TX 3POF 2700692 PHOENIX CONTACT Industrial Ethernet Switch
FL SWITCH IRT TX 3POF
2700692
PHOENIX_CONTACT
Industrial Ethernet Switch
Commutateur Ethernet, avec un port au format RJ45 et trois ports au format POF SC-RJ pour PROFINET RT/IRT, montage sur rail possible
Commutateur Ethernet, avec un port au format RJ45 et trois ports au format POF SCRJ pour PROFINET RT/IRT, à monter sur profilé
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Dimensions
| Dessin coté |  |
| Largeur | 127 mm |
| Hauteur | 95 mm |
| Profondeur | 69 mm |
Indications sur les matériaux
| Plaque-support du matériel | Aluminium coulé sous pression, résistant à la corrosion |
| Matériau du boîtier | Aluminium, incolore, anodisée |
Montage
| Type de montage | Montage sur rail DIN |
Interfaces
| Ethernet | |
| Type de raccordement | RJ45 |
| Vitesse de transmission | 10/100 MBit/s |
| Physique de transmission | Cuivre |
| Distance de transmission | 100 m (par segment) |
| LED de signalisation | Tension d'alimentation, transmission de données, erreur, lien, activité |
| Nombre de voies | 1 (Port RJ45) |
| POF/PCF | |
| Type de raccordement | POF SC-RJ |
| Vitesse de transmission | 100 MBit/s (duplex intégral) |
| Physique de transmission | POF-SCRJ |
| Distance de transmission | jusqu'à 100 m (selon la fibre utilisée) |
| Longueur d'ondes | 650 nm |
| Nombre de voies | 3 (SC-RJ) |
Propriétés du produit
| Type de produit | Switch |
| Gamme de produits | Managed Switch IRT |
| Type | Stand-Alone |
| État de la gestion des données | |
| Révision de l'article | 06 |
| Fonctions switch | |
| Fonctionnalité de base | Switch cut through / store and forward conforme à la norme IEEE 802.3, 2 classes de priorité selon IEEE 802.1 P, protocole TCP/IP, compatible DCP, fonction serveur Web intégrée, périphérique PROFINET. |
| Contact de signalisation tension de commande | 24 V (typique) |
| Contact de signalisation courant de commande | typique |
| Classe de conformité PROFINET | Conformance-Class C |
| Fonction des appareils PROFINET | PROFINET-IO Device |
| Spécification PROFINET | PROFINET-IO RT/IRT, Spec. 2.x |
| Redondance | MRP (Media Redundancy Protocol) |
| Indicateurs d'état et de diagnostic | LED : US1, US2 (alimentation en tension), Fail (contact d'alarme), toujours 3 LED par port Ethernet (Link, Activity et état FO) et BF (Bus Fail) |
| Navigateurs supportés | Internet Explorer version 5.5 ou sup. |
| Fonctions de sécurité | |
| Fonctionnalité de base | Switch cut through / store and forward conforme à la norme IEEE 802.3, 2 classes de priorité selon IEEE 802.1 P, protocole TCP/IP, compatible DCP, fonction serveur Web intégrée, périphérique PROFINET. |
Propriétés électriques
| Courant absorbé | 270 mA (pour 24 V DC) |
| Diagnostic local | US1/2 Tension d'alimentation US1, US2 LED verte |
| FAIL div. LED rouge | |
| LIAISON Statut de la liaison LED verte | |
| ACT Réception/émission de télégrammes LED verte | |
| BF Erreur de bus LED rouge | |
| FO DEL orange | |
| Puissance dissipée maximale en condition nominale | 6,48 W |
| Section contrôlée | Entre les ports Ethernet 1500 V AC 1 min. |
| Alimentation 24 V (US) / terre fonctionnelle 500 V DC 1 min. | |
| Support de transmission | Cuivre |
| Alimentation | |
| Tension d'alimentation (DC) | 24 V DC (redondante) |
| Plage de tension d'alimentation | 18,5 V DC ... 30,2 V DC |
| Raccordement alimentation | Par MINICONNEC, section maximale des conducteurs 2,5 mm² |
| Ondulation résiduelle | 3,6 VCC(à l'intérieur de la plage de tension admissible) |
| Courant max. absorbé | 270 mA |
| Courant absorbé typique | 270 mA (pour US= 24 V DC) |
| Courant absorbé | 270 mA (pour 24 V DC) |
| Fonction | |
| Contact de signalisation tension de commande | 24 V (typique) |
| Contact de signalisation courant de commande | typique |
| Alimentation: Bloc électronique | |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 18 V DC ... 32 V DC (ondulation comprise) |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur AWG | 24 ... 12 |
| Longueur à dénuder | 7 mm |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 95 % (pas de condensation) |
| Vibrations (service) | selon CEI 60068-2-6 : 5g, 10 Hz ... 150 Hz |
| Pression atmosphérique (service) | 86 kPa ... 108 kPa (2000 m au-dessus du niveau de la mer) |
| Pression atmosphérique (stockage/transport) | 66 kPa ... 108 kPa (altitude 3500 mètres) |
Données CEM
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Conformité aux directives CEM | EN 55022 (Perturbations radioélectriques) Classe A |
| EN 61000-4-2 (ESD) Critère A | |
| EN 61000-4-3 (champs électromagnétiques) Critère A, 10 V/m | |
| EN 61000-4-5 (Surge) Critère B | |
| EN 61000-4-4 (EFT/en salves) Critère A, 2,2 kV | |
| EN 61000-4-6 EN 61000-4-6 (perturbations conduites) Critère A, intensité de champ : 10 V/m | |
| EN 61000-4-3 (champs électromagnétiques) EN 61000-4-3 (champs électromagnétiques) Critère A, 10 V/m | |
| 60950-1 |
Propriétés du système
| Fonctionnalité | |
| Fonctionnalité de base | Switch cut through / store and forward conforme à la norme IEEE 802.3, 2 classes de priorité selon IEEE 802.1 P, protocole TCP/IP, compatible DCP, fonction serveur Web intégrée, périphérique PROFINET. |
| Configuration requise | |
| Navigateurs supportés | Internet Explorer version 5.5 ou sup. |
Signalisation
| Affichage d'état | LED : US1, US2 (alimentation en tension), Fail (contact d'alarme), toujours 3 LED par port Ethernet (Link, Activity et état FO) et BF (Bus Fail) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2700692-FL SWITCH IRT TX 3POF | 143 Kbytes |
|
