Agrandir l'image

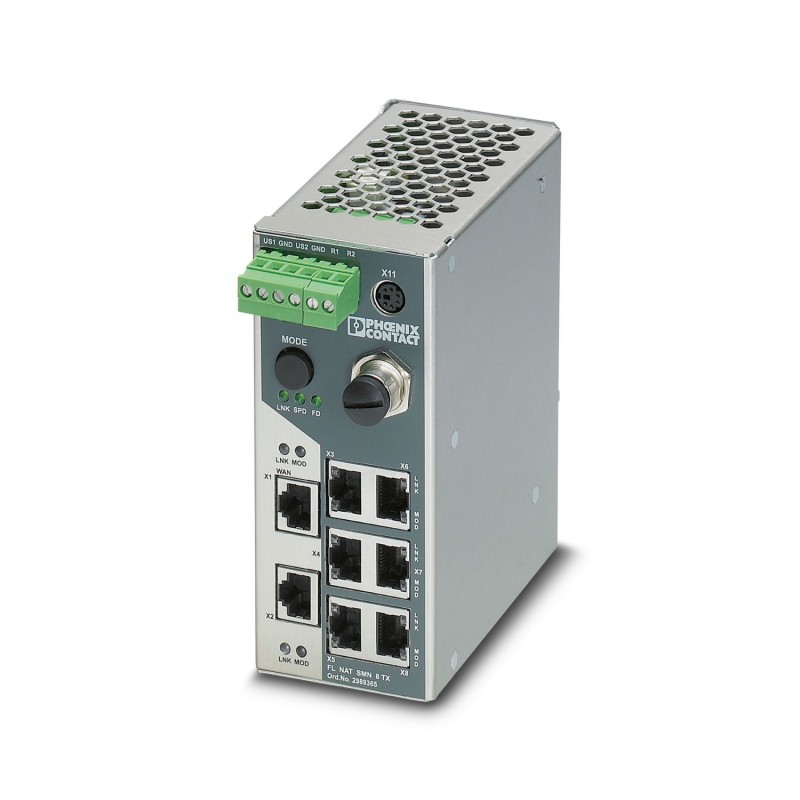

FL NAT SMN 8TX 2989365 PHOENIX CONTACT Industrial Ethernet Switch
FL NAT SMN 8TX
2989365
PHOENIX_CONTACT
Industrial Ethernet Switch
Switch smart Narrow NAT administrable avec huit ports RJ45 10/100 MBit/s et fonction routeur NAT 1:1
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Dimensions
| Largeur | 57 mm |
| Hauteur | 133 mm |
| Profondeur | 130 mm |
Indications sur les matériaux
| Coloris | aluminium gris |
Montage
| Type de montage | Montage sur rail DIN |
Interfaces
| Ethernet | |
| Type de raccordement | RJ45 |
| Remarque concernant la connectique | Autonegotiation et Autocrossing |
| Vitesse de transmission | 10/100 MBit/s |
| Physique de transmission | Cuivre |
| Distance de transmission | 100 m (par segment) |
| LED de signalisation | Tension d'alimentation, transmission de données, erreur, lien, activité |
| Nombre de voies | 8 (Ports RJ45) |
| série (RS-232) | |
| Type de raccordement | RS-232-C, connecteur MINI-DIN à 6 broches (PS/2) |
Propriétés du produit
| Type de produit | Switch |
| Gamme de produits | Managed NAT Switch SMN |
| Type | Type livre |
| MTTF | 349,06 Années (SN 29500 standard, température 25 °C, cycle de travail 21 %) |
| 185,83 Années (SN 29500 standard, température 40 °C, cycle de travail 34,25 %) | |
| 46,86 Années (SN 29500 standard, température 70 °C, cycle de travail 100 %) | |
| État de la gestion des données | |
| Révision de l'article | 08 |
| Fonctions switch | |
| Fonctions de diagnostic | RMON History |
| LLDP (Link Layer Discovery Protocol) | |
| SNMP-Traps | |
| Fonctionnalité de base | Switch de type store and forward conforme à la norme IEEE 802.3, 2 classes de priorité selon IEEE 802.1, protocole P TCP/IP, capacité BootP, fonction serveur web intégrée, Rapid Spanning Tree (RSTP), routeur, 1:1-NAT-routeur |
| Contact de signalisation tension de commande | 24 V DC (typique) |
| Contact de signalisation courant de commande | 600 mA (maximum) |
| Classe de conformité PROFINET | Conformance-Class A |
| Fonctions de filtre | VLAN (jusqu'à 32 VLAN) |
| Gestion | Gestion basée sur le web (HTTP) |
| SNMP v1/v2 | |
| Redondance | RSTP (Rapid Spanning Tree Protocol) |
| FRD (Fast Ring Detection) | |
| Large Tree Support | |
| STP (Spanning Tree Protocol) | |
| MRP (Media Redundancy Protocol) | |
| Indicateurs d'état et de diagnostic | LED : US1, US2 (alimentation en tension), Fail (contact d'alarme), toujours 2 LED par port Ethernet (Link et duplex commutable Activity/Speed) |
| Navigateurs supportés | Internet Explorer version 5.5 ou sup. |
| Autres fonctions | Routing (1:1 NAT, Virtual NAT, Routing) |
| BootP | |
| DHCP-Client | |
| Fonctions de sécurité | |
| Dynamic Host Configuration Protocol (DHCP)-Support | Client/ Relay Agent |
| Fonctionnalité de base | Switch de type store and forward conforme à la norme IEEE 802.3, 2 classes de priorité selon IEEE 802.1, protocole P TCP/IP, capacité BootP, fonction serveur web intégrée, Rapid Spanning Tree (RSTP), routeur, 1:1-NAT-routeur |
| Link Layer Discovery Protocol (LLDP) | Suivant le protocole 802.2 |
| Network Time Protocol (NTP) Client | Client |
| Routing | NAT, 1:1-NAT, Virtual NAT |
Propriétés électriques
| Consommation de puissance | 14,5 W |
| Diagnostic local | US1, US2 Tension d'alimentation US1, US2 LED verte |
| FAIL div. LED rouge | |
| LIAISON Statut de la liaison LED verte | |
| Mode ACT Réception/émission de télégrammes LED verte | |
| Mode SPD Vitesse de transmission LED verte | |
| Mode FD Mode duplex LED verte | |
| Puissance dissipée maximale en condition nominale | 14,4 W |
| Section contrôlée | 500 V DC 1 min. |
| Support de transmission | Cuivre |
| Alimentation | |
| Tension d'alimentation (DC) | 24 V DC (redondante) |
| Plage de tension d'alimentation | 18 V DC ... 32 V DC |
| Raccordement alimentation | Par MINICONNEC, section maximale des conducteurs 2,5 mm² |
| Ondulation résiduelle | 3,6 VCC(à l'intérieur de la plage de tension admissible) |
| Courant max. absorbé | 600 mA |
| Courant absorbé typique | 600 mA (pour US= 24 V DC) |
| Fonction | |
| Contact de signalisation tension de commande | 24 V DC (typique) |
| Contact de signalisation courant de commande | 600 mA (maximum) |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | 0 °C ... 55 °C (pas de condensation) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 95 % (pas de condensation) |
| Vibrations (service) | selon CEI 60068-2-6 : 5g, 10 Hz ... 150 Hz |
| Pression atmosphérique (service) | 86 kPa ... 108 kPa (2000 m au-dessus du niveau de la mer) |
| Pression atmosphérique (stockage/transport) | 66 kPa ... 108 kPa (altitude 3500 mètres) |
Données CEM
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Conformité aux directives CEM | CEI 61000-4-2 (Immunité aux décharges électrostatiques) Critère A |
| CEI 61000-4-3 (Immunité aux champs électromagnétiques rayonnés) Critère A | |
| CEI 61000-4-4 (Immunité aux transitoires rapides en salves) Critère A | |
| CEI 61000-4-5 (Immunité à l'onde de choc (foudre)) Critère A | |
| CEI 61000-4-6 (Immunité aux perturbations conduites) Critère A | |
| Immunité | EN 61000-6-2:2005 |
| Emission | EN 61000-6-4:2007 + A1:2011 |
Propriétés du système
| Fonctionnalité | |
| Fonctionnalité de base | Switch de type store and forward conforme à la norme IEEE 802.3, 2 classes de priorité selon IEEE 802.1, protocole P TCP/IP, capacité BootP, fonction serveur web intégrée, Rapid Spanning Tree (RSTP), routeur, 1:1-NAT-routeur |
| Configuration requise | |
| Navigateurs supportés | Internet Explorer version 5.5 ou sup. |
Signalisation
| Affichage d'état | LED : US1, US2 (alimentation en tension), Fail (contact d'alarme), toujours 2 LED par port Ethernet (Link et duplex commutable Activity/Speed) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2989365-FL NAT SMN 8TX | 113 Kbytes |
|
