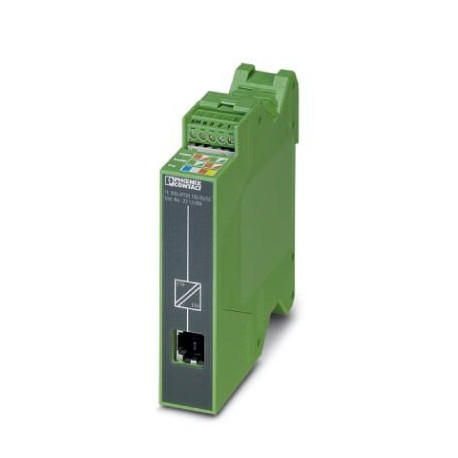

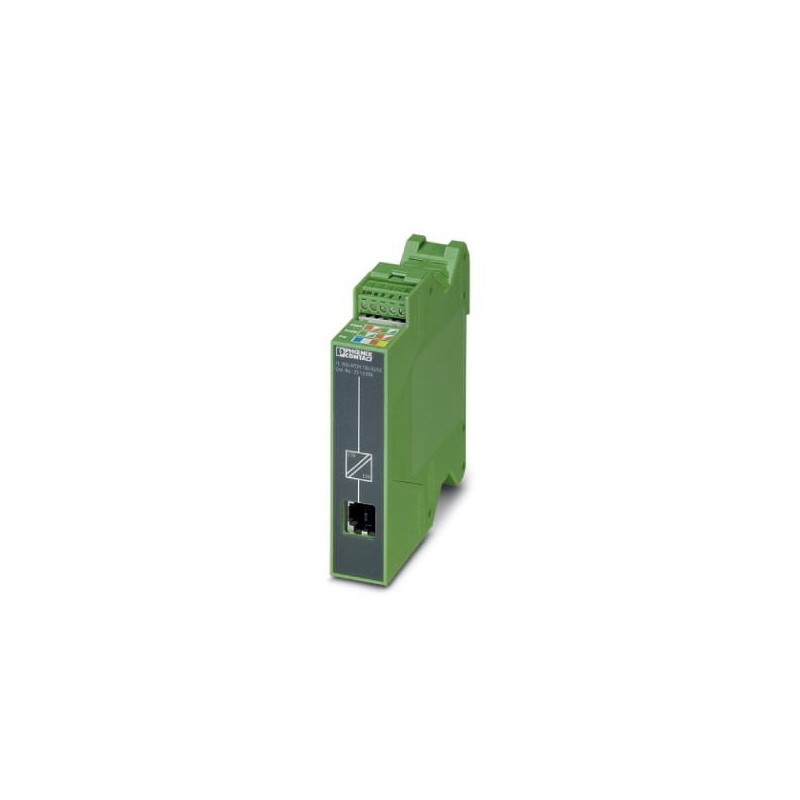

FL ISOLATOR 100-RJ/SC 2313928 PHOENIX CONTACT Séparateur de réseau
FL ISOLATOR 100-RJ/SC
2313928
PHOENIX_CONTACT
Séparateur de réseau
Isolateur de réseau passif pour la séparation galvanique dans les réseaux Ethernet. Pour la protection des appareils Ethernet contre les différences de potentiel jusqu’à 4 kV. Applicable pour une vitesse de transmission allant jusqu’à 100 MBit/s. Connexion via RJ45 et borne à vis COMBICON enfichable.
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2313928 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 345 (C-6-2017) |
| GTIN | 4046356575072 |
| Poids par pièce (hors emballage) | 0,090 KGM |
| Numéro du tarif douanier | 85437090 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 75 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 95 % (pas de condensation) |
| Altitude | 5000 m (Restriction : voir déclaration du fabricant) |
| Indice de protection | IP20 |
Généralités
| Isolation galvanique | Ethernet // Ethernet |
|---|---|
| Tension d'essai Interface de données/Interface de données | 4 kV AC (50 Hz, 1 min) |
| Tension d'isolement entrée / sortie | 250 Veff |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Poids net | 90 g |
| Matériau du boîtier | PA 6.6-FR |
| Coloris | vert |
| MTBF | 26549 Années (Telcordia-Standard, température 25 °C, cycle de travail 21% (5 jours par semaine, 8 heures par jour)) |
| 9033 Années (Telcordia-Standard, température 40 ℃, cycle de travail 34,25 % (5 jours par semaine, 12 heures par jour)) | |
| UL, USA/Canada | 508 Listed |
Interface série
| Interface 1 | Interface Ethernet, 10/100Base-T(X) selon IEEE 802.3u |
|---|---|
| Interface | Ethernet |
| Nombre de ports | 1 |
| Type de raccordement | Connecteur femelle RJ45, blindé |
| Distance de transmission | ≤ 100 m (Longueur totale entre les deux ports (en fonction du débit de données et du câble utilisé)) |
| Débit série | 10/100 Mbits/s |
| Interface 2 | Interface Ethernet, 10/100/1000Base-T(X) selon la norme IEEE 802.3u |
| Interface | Ethernet |
| Nombre de ports | 1 |
| Type de raccordement | Bloc de jonction à vis MINICONNEC |
| Section de conducteur rigide min. | 0,14 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,14 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 16 |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Type de contrôle | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 |
| Résultat du contrôle | 5g, 10 ... 150 Hz, 2,5 h en direction XYZ |
| Type de contrôle | Chocs selon EN 60068-2-27/CEI 60068-2-27 |
| Résultat du contrôle | 25g, durée 11ms, choc sous forme d'impul. semi-sinusoïdale |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge par contact | ± 6 kV (Sévérité de contrôle 3) |
| Normes/Prescriptions | EN 61000-4-3 |
| Plage de fréquence | 26 MHz ... 3 GHz (Sévérité de contrôle 3) |
| Normes/Prescriptions | EN 61000-4-4 |
| Remarque | Critère B |
| Normes/Prescriptions | EN 61000-4-5 |
| Signal | ± 1 kV (Ligne données, asymétrique) |
| Normes/Prescriptions | EN 61000-6-4 |
| EN 61000-4-6 | |
| Plage de fréquence | 0,15 MHz ... 80 MHz |
| Normes/Prescriptions | EN 50121 et EN 50155 (pour les applications ferroviaires) |
| UL, USA/Canada | 508 Listed |
| Température DNV GL | B |
| Humidité DNV GL | A |
| Vibrations DNV GL | A |
| DNV GL-EMC | B |
| DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Test aux gaz nocifs | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250591eCl@ss 4.127230207eCl@ss 5.027230207eCl@ss 5.127061800eCl@ss 6.027249200eCl@ss 7.027249290eCl@ss 8.027249290eCl@ss 9.027240692
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2313928-FL ISOLATOR 100-RJ/SC | 115 Kbytes |
|
