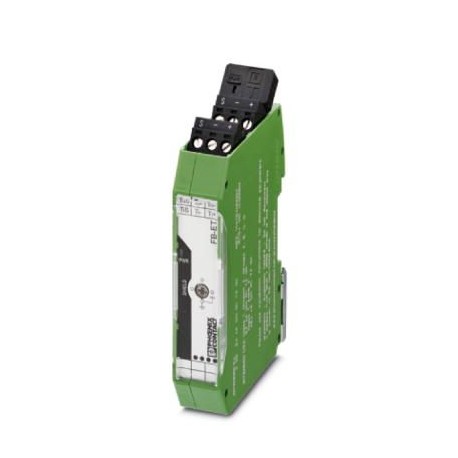

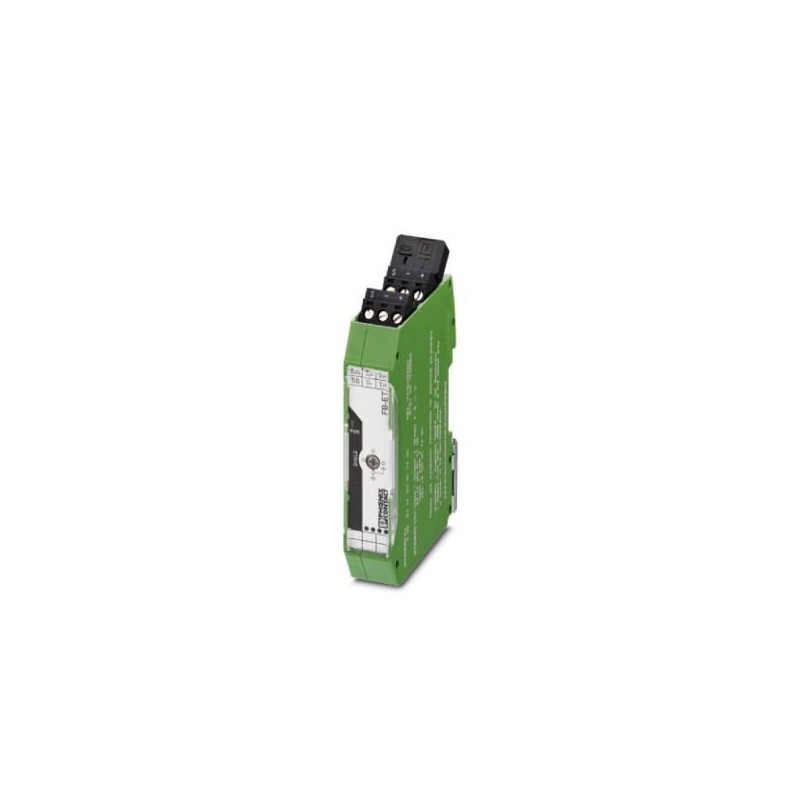

FB-ET 2316048 PHOENIX CONTACT Module de ligne principale
FB-ET
2316048
PHOENIX_CONTACT
Module de ligne principale
Module de câble principal pour les extensions Foundation Fieldbus et PROFIBUS PA avec résistance de fermeture
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2316048 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 425 (C-8-2015) |
| GTIN | 4046356466165 |
| Poids par pièce (hors emballage) | 0,103 KGM |
| Numéro du tarif douanier | 85389099 |
| Pays d'origine | US (Etats-Unis) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (sans condensation) |
| Indice de protection | IP20 |
Généralités
| Emplacement pour le montage | sur profilé horizontal NS 35 selon EN 60715 |
|---|---|
| Poids net | 102,7 g |
| Coloris | vert |
| Conformité | Conforme CE, également EN 61326 |
| Fieldbus Foundation | FF-846 |
Alimentation
| Tension nominale d'alimentation | 24 V DC (IIC) |
|---|---|
| 32 V DC (IIB) | |
| Plage de tension d'alimentation | 24 V DC ... 32 V DC |
| Courant max. absorbé | 12 mA (avec résistance de terminaison) |
| Courant absorbé typique | 8 mA (Sans résistance de terminaison) |
Interface série
| Interface 1 | Foundation Fieldbus et segment PROFIBUS PA |
|---|---|
| Type de raccordement | Raccordement vissé MINICONNEC enfichable pour chaque dérivation |
| Résistance terminale | Connecteur mâle 100 Ω externe débrochable compris |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Protection antisurtension | Activé dès que la tension dépasse 39 V (typ.) ou 41 V (max.) |
| Chute de tension ligne principale / sorties | ≤ 0,2 V |
Données relatives à la sécurité
| Tension d'entrée Ui | 17,5 V (pour FB-2SP dans un système FNICO/FISCO ic) |
|---|---|
| ATEX | Sira 08ATEX4302X; II 3G Ex nA IIC T4 Gc II 3G Ex ic IIC T4 Gc, FISCO ic II 3G Ex nL IIC T4 Gc, FNICO |
| IECEx | IECEx SIR 08.0109X; Ex nA IIC T4 Gc; Ex ic IIC T4 Gc, FISCO ic; Ex nL IIC T4 Gc, FNICO |
| CSA, États-Unis/Canada | Class I, Division 2, Groups A,B,C,D; Ex nA IIC T4 Class I, Zone 2, AEx nA IIC T4 |
Normes et spécifications
| Type de contrôle | Résistance à la corrosion conforme à ANSI-ISA 71.04-1985 - classe G3 |
|---|---|
| Dénomination | Normes / Spécifications |
| Normes/Prescriptions | Immunité aux oscillations sinusoïdales amorties selon CEI 61000-4-12 |
| Dénomination | Normes / Spécifications |
| Normes/Prescriptions | Chaleur sèche selon CEI 61131-2 |
| Dénomination | Normes / Spécifications |
| Normes/Prescriptions | Chaleur humide selon CEI 61131-2 |
| Dénomination | Normes / Spécifications |
| Normes/Prescriptions | Chocs et vibrations selon EN 61131-2 et EN 50178 |
| CEI 61158-2 | |
| CEI 60529, CEI 61158-2 | |
| NE21 | |
| EN 61326, EN 60068-2-27, EN 60068-2-6 | |
| FF-846 | |
| Choc | 15g, 11 ms |
| Vibrations (service) | 1g, 10 Hz ... 150 Hz |
| Conformité | Conforme CE, également EN 61326 |
| Fieldbus Foundation | FF-846 |
| ATEX | Sira 08ATEX4302X; II 3G Ex nA IIC T4 Gc II 3G Ex ic IIC T4 Gc, FISCO ic II 3G Ex nL IIC T4 Gc, FNICO |
| IECEx | IECEx SIR 08.0109X; Ex nA IIC T4 Gc; Ex ic IIC T4 Gc, FISCO ic; Ex nL IIC T4 Gc, FNICO |
| CSA, États-Unis/Canada | Class I, Division 2, Groups A,B,C,D; Ex nA IIC T4 Class I, Zone 2, AEx nA IIC T4 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127259200eCl@ss 6.027242600eCl@ss 7.027242610eCl@ss 8.027242610eCl@ss 9.027242610
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2316048-FB-ET | 119 Kbytes |
|
