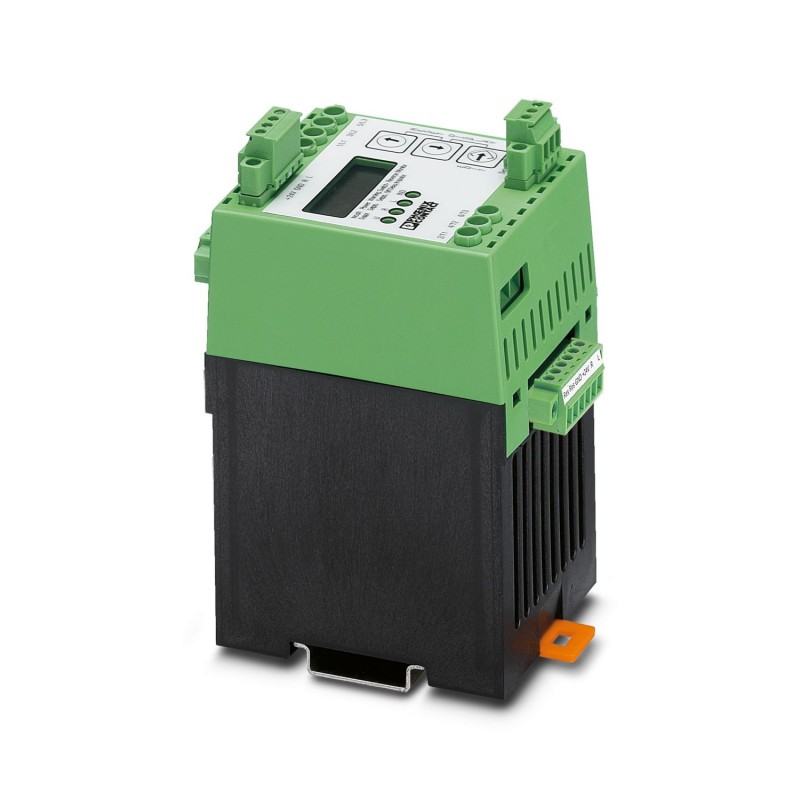

EMM W3/ 5-500 2963556 PHOENIX CONTACT unité de gestion électronique du moteur sans section de puissance
EMM W3/ 5-500
2963556
PHOENIX_CONTACT
unité de gestion électronique du moteur sans section de puissance
Unité de gestion électronique du moteur sans section d’alimentation
Home > PHOENIX_CONTACT
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Fiche technique
Propriétés du produit
| Type de produit | Gestionnaire de moteur électronique |
| Mode de fonctionnement | Facteur de fonctionnement de 100 % |
Propriétés électriques
| Nombre de phases | 3 |
| Type de secteur | triphasé |
| Tension d’entrée/sortie de test | 2,5 kV |
| approvisionnement | |
| Nom de l’entrée | Alimentation de l’appareil |
| Tension d’alimentation nominale | 24 V CC |
| Plage de tension d’alimentation par rapport à UVN | 0.8 ... 1.2 |
| Courant de repos | 80 mA CA |
| Consommation de courant | 80 mA |
| Circuit de protection | Protection contre l’inversion de polarité ; Diode de protection de polarité en série |
| Protection contre les surtensions | |
| Affichage de la tension de fonctionnement | LED verte |
| Indication d’erreur | LED rouge |
| Affichage de l’état | LED (jaune) |
| approvisionnement | |
| Nom de l’entrée | Tension d’alimentation pour les sorties numériques 2 A |
| Tension d’alimentation nominale | 24 V CC ±20 % |
| Tension d’entrée nominale UN | 24 V CC ±20 % |
| Courant d’entrée typique à UN | 2 A |
Données d’entrée
| Contrôle | |
| Nom de l’entrée | Entrée de contrôle droite/gauche |
| Tension d’entrée nominale UN | 24 V CC |
| Plage de tension d’entrée par rapport à UN | 0.8 ... 1.2 |
| 0.8 ... 1.2 | |
| Courant d’entrée typique à UN | 7 mA |
| Consommation de courant | 7 mA |
| Temps de réaction en fonctionnement à charge normale | < 25 ms |
| Temps de réponse typique | < 25 ms |
| Temps d’arrêt typique | < 25 ms |
| Temps de réaction en fonctionnement à charge normale | < 25 ms |
| Affichage de l’état | LED jaune, marche avant (R), LED jaune, marche arrière (L) |
| Mesure | |
| Nom de l’entrée | Entrée de mesure de tension V1, V2, V3 |
| Plage de tension d’entrée | 110 V CA ... 550 V AC (tension du conducteur) |
| Fréquence du secteur | 50 Hz (hz) |
| 60 Hz (hz) | |
| Courant d’entrée typique à UN | 6 mA (à 550 V CA, par ligne) |
| Consommation de courant | 6 mA (à 550 V CA) |
| Circuit de protection | Protection contre les surtensions |
| Élément RC ; Élément RC | |
| Mesure | |
| Nom de l’entrée | Entrée de mesure de courant L1/T1, L2/T2, L3/T3 |
| Fréquence du secteur | 50 Hz (hz) |
| 60 Hz (hz) | |
| Courant d’entrée typique à UN | max. 5 A |
| Mesure de puissance | |
| Précision de base | ± 2 % (de la valeur d’entrée, type < ± 1 %, cosφ 0,7, tu 20 °C, I = 5 A) |
| Gamme de puissance | 0,1 kW ... 5 kW (rapport x transformation des transducteurs de courant externes) |
| Mesure de tension/tension en étoile | |
| Précision de base | ± 2 % (de la valeur finale, typ. < ±0,5 %) |
| Plage de tension | 0 V ... 318 V (vers le point d’étoile virtuel) |
| Mesure du courant | |
| Précision de base | ± 2 % (de la valeur finale, typ. < ±1 %) |
| Plage de courant | 0,25 A ... 5 A (rapport x transformation des transducteurs de courant externes) |
| Mesure via | Transformateur de courant pour tout courant conducteur |
Données de sortie
| Accusé de réception des contacts O1-O4 | |
| note | La signification des sorties d’accusé de réception peut être librement paramétrée, voir le manuel d’utilisation |
| Nombre de sorties | 4 |
| Tension de sortie nominale | UVN- 1 V |
| Courant de charge continu | 50 mA |
| Tension résiduelle | < 1 V |
| Sorties de commutation 2 A | |
| Tension de sortie nominale | 24 V CC |
| Plage de tension de sortie nominale (facteur) | 0.8 ... 1.2 |
| Courant de charge continu | 2 A |
| Circuit de protection | Protection contre l’inversion de polarité |
| Protection contre les surtensions | |
| Résistant aux courts-circuits et aux surcharges | |
Données de connexion
| Circuits de contrôle | |
| Méthode de connexion | Connexion à vis |
| Longueur de décapage | 8 mm |
| Filetage de vis | M3 |
| Section du conducteur rigide | 0,2 mm² ... 6 millimètres carrés |
| Section du conducteur flexible | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 10 |
| Circuit de charge | |
| Méthode de connexion | Connexion à vis |
| Longueur de décapage | 8 mm |
| Filetage de vis | M3 |
| Section du conducteur rigide | 0,2 mm² ... 6 millimètres carrés |
| Section du conducteur flexible | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 10 |
Interfaces
| Données | |
| Interface | RS-232 |
| Vitesse de transmission | 19200 bits (bauds) |
taille
| Largeur | 62 mm |
| hauteur | 107 mm |
| profondeur | 120 mm |
Caractéristiques des matériaux
| Couleur | vert (RAL 6021) |
Conditions environnementales et réelles
| Conditions ambiantes | |
| Degré de protection | IP20 (en) |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
Normes et réglementations
| Dégagements d’air et lignes de fuite entre les circuits d’alimentation | |
| Normes/réglementations | DIN EN 50178 |
| Isolation sûre | |
| Exigences relatives aux centrales électriques | |
| Normes/réglementations | DWR 1300/ZXX01/DD/7080.8d |
| Réglementation CEM | |
| Normes/réglementations | EN 61000-6-2 |
| EN 61000-6-4 | |
montage
| Note de montage | Peut être aligné avec > espacement de 20 mm |
| Position de montage | Vertical (rail DIN horizontal) |
