PHOENIX_CONTACTInterfaceEMM 3- 24DC/500AC-IFS 2297497 PHOENIX CONTACT Gestion paramètres moteur

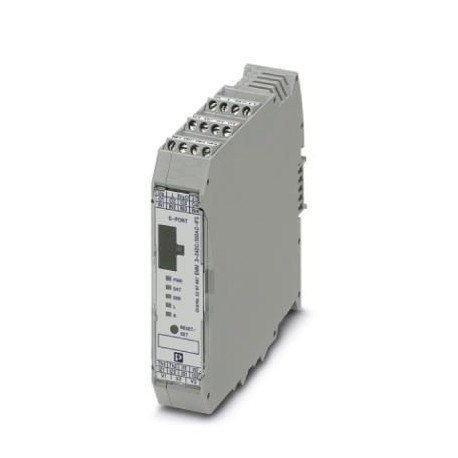

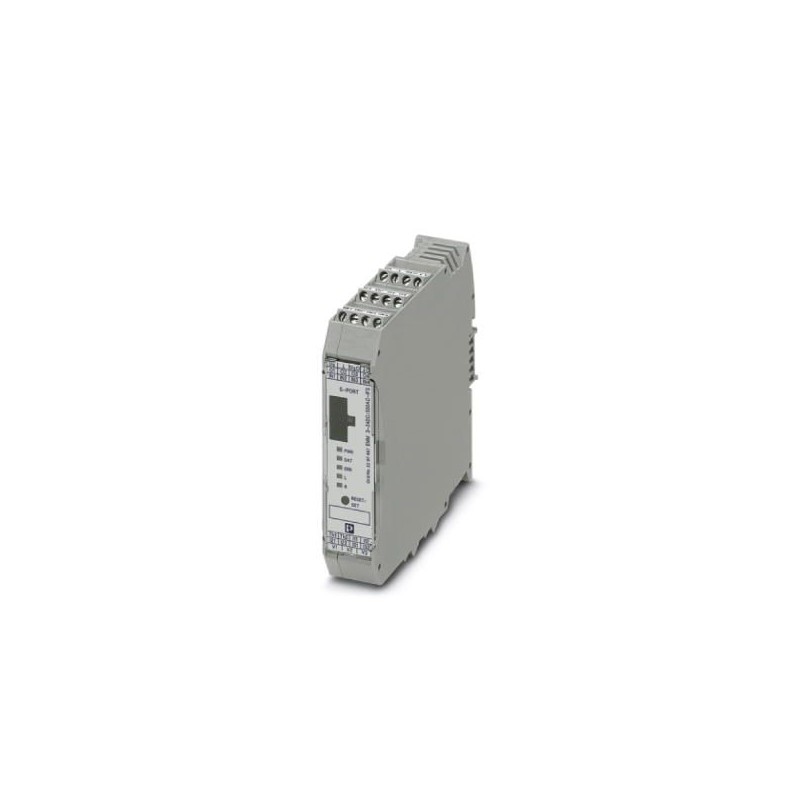

PHOENIX_CONTACT EMM 3- 24DC/500AC-IFS 2297497 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

EMM 3- 24DC/500AC-IFS 2297497 PHOENIX CONTACT Gestion paramètres moteur

Référence: EMM 3- 24DC/500AC-IFS

Code: 2297497

Fabricant: PHOENIX_CONTACT

Description:

Gestion paramètres moteur
Gestion électronique du moteur pour le service avec transformateurs de courant - mesure active de la puissance pour la surveillance du moteur et de l’installation en termes de surcharge et de faible charge, pour une protection optimale pour toutes les classes de puissance. Seuils de commutation et d’avertissement librement paramétrables.

Catégories:

  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2297497
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 14 (C-5-2017)
GTIN4046356175753
Poids par pièce (hors emballage)0,263 KGM
Numéro du tarif douanier85371098
Pays d'origineDE (Allemagne)

Remarque

Restriction d'utilisationCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Largeur22,5 mm
Hauteur99 mm
Profondeur114,5 mm
Température ambiante (fonctionnement)-25 °C ... 70 °C
Température ambiante (stockage/transport)-25 °C ... 70 °C
Indice de protectionIP20

Données d’entrée

Dénomination entréeAlimentation des modules
Tension d'alimentation assignée du circuit de commande US24 V DC
Plage de tension par rapport à US0,8 ... 1,25
Plage de tension de commande19,2 V DC ... 30 V DC
Courant d'alimentation de commande assigné IS25 mA
Seuil d'enclenchement9,6 V DC (Signal « 0 »)
19,2 V DC (Signal « 1 »)
Témoin de présence de la tension de serviceLED verte
Affichage d'étatLED jaune rotation à droite (R), LED jaune rotation à gauche (L), LED verte transmission de données
Affichage des défautsLED rouge
Dénomination entréeEntrées tout-ou-rien
Tension de commande assignée UC24 V DC
Courant de commande assigné IC3,3 mA
Dénomination entréeEntrées de mesure de la tension V1, V2, V3
Plage de tension d'entrée42 V AC ... 575 V AC
Courant d'entrée typique pour UN< 0,5 mA
Dénomination entréeEntrée de mesure de l'intensité L1/T1, L2/T2, L3/T3
Courant d'entrée typique pour UN5 A (convertisseur secondaire externe)

Données de sortie

Dénomination sortieSortie de charge
Fréquence du réseau50 Hz ... 60 Hz
Dénomination sortieContacts report d'information O1-O4
RemarqueLa signification des sorties de report d'information est librement paramétrable, voir manuel
Nombre de sorties4
Tension de sortie nominale24 V DC (Sortie semi-conducteur)
Plage de tension nominale de sortie (facteur)0,8 ... 1,25
Courant de charge permanent500 mA
Tension résiduelle< 200 mV
Circuit/composant de protectionDiode zéner bidirectionnelle
Limitation de la surtension> 33 V DC

Mesure du courant

Mesure surtransformateur de courant externe traversant commuté en amont
Précision de basetyp. 0,5 %

Mesure de la tension / tension en étoile

Plage de tension0 V AC ... 350 V AC (Tension en étoile)
Précision de basetyp. 0,75 %

Mesure de la puissance

Plage de puissance4,5 kW (Facteur de transfert du transformateur de courant x)
Précision de basetyp. 2 %

Généralités

Tension d'essai entrée/sortie8 kV
Emplacement pour le montageverticalement (profilé horizontal)
Conseils pour le montageJuxtaposables
Mode de fonctionnement100 % ED
Catégorie selon ISO 13849≤ 1 (Déconnexion assurée)
Niveau de performance selon ISO 13849≤ b (Déconnexion assurée)

Dénomination connexionCircuit de commande
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM3
Section de conducteur rigide0,2 mm² ... 2,5 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 14
Dénomination connexionCircuit de puissance
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM3
Section de conducteur rigide0,2 mm² ... 2,5 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 14

Normes et spécifications

DénominationNormes / Spécifications
Normes/PrescriptionsDIN EN 50178
EN 60947
EN 60947-4-2
ATEX II (2) G [Ex e] [Ex d] [Ex px]
 II (2) D [Ex t] [Ex p]

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.
