PHOENIX_CONTACTInterfaceEEM-RS485-MA600 2901367 PHOENIX CONTACT Module de communication

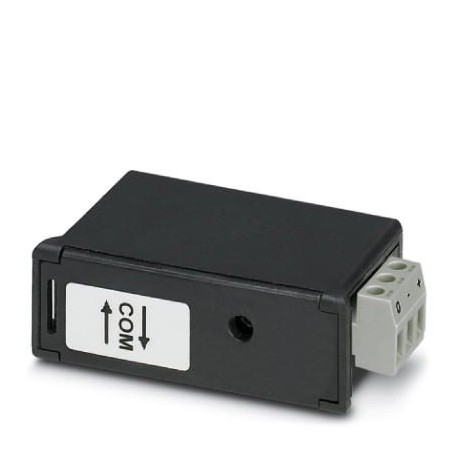

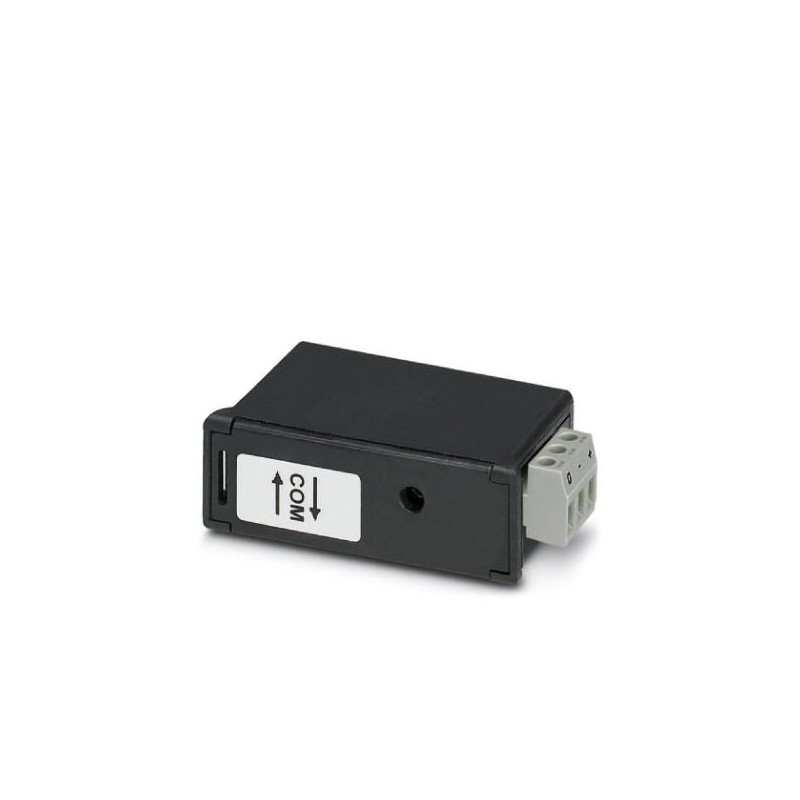

PHOENIX_CONTACT EEM-RS485-MA600 2901367 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

EEM-RS485-MA600 2901367 PHOENIX CONTACT Module de communication

Référence: EEM-RS485-MA600

Code: 2901367

Fabricant: PHOENIX_CONTACT

Description:

Module de communication

Catégories:

  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

EN SAVOIR PLUS

Données commerciales

Code de commande2901367
Unité de conditionnement1 pcs
Page cataloguePage 211 (C-5-2017)
GTIN4046356584241
Poids par pièce (hors emballage)0,129 KGM
Numéro du tarif douanier85176200
Pays d'origineHU (Hongrie)

Remarque

Restriction d'utilisationCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Cotes

Largeur22,5 mm
Hauteur65 mm
Profondeur48 mm

Conditions d'environnement

Température ambiante (fonctionnement)-10 °C ... 55 °C (14 °F ... 131 °F)
Température ambiante (stockage/transport)-20 °C ... 85 °C (-4 °F ... 185 °F)
Humidité de l'air max. admissible (service)≤ 95 %
Teneur en brouillard salin max.≤ 2,5 %

Interfaces

DénominationModbus RTU/JBUS
InterfaceRS-485
Type de raccordementBorne à vis enfichable MINICONNEC
Technique de raccordementA 2 ou 3 fils
Distance de transmission≤ 1200 m
Résistance terminale120 Ω (activable via les sélecteurs de codage (DIP))
Mode de fonctionnementSemi-duplex
Débit série2,4 ... 38,4 kbit/s

Généralités

Tension d'alimentation9 V (via EEM-MA600/EEM-MA400)
Colorisnoir
ConformitéConformité CE
Tension assignée d'isolement pour tension secteur < 300 V AC (phase/neutre)III
Tension assignée d'isolement pour tension secteur > 300 V AC - 600 V AC (phase/neutre)II
Tension d'essai3,5 kV AC (50 Hz, 1 min)

Caractéristiques de raccordement

Section de conducteur souple min.0,5 mm²
Section de conducteur souple max.2,5 mm²
Section de conducteur rigide min.0,5 mm²
Section de conducteur rigide max.2,5 mm²
Section du conducteur AWG min.20
Section du conducteur AWG max.14
Type de raccordementBorne à vis enfichable MINICONNEC
Longueur à dénuder6 mm
Couple de serrage0,4 Nm

Normes et spécifications

ConformitéConformité CE
UL, USA/CanadaUL 61010-1
CSA-C22.2 No. 61010-1
cULus

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications

FICHE TECHNIQUE - PDF

Titre
Taille
Type
PHOENIX CONTACT-2901367-EEM-RS485-MA600
104 Kbytes
PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR
29 Mbytes
