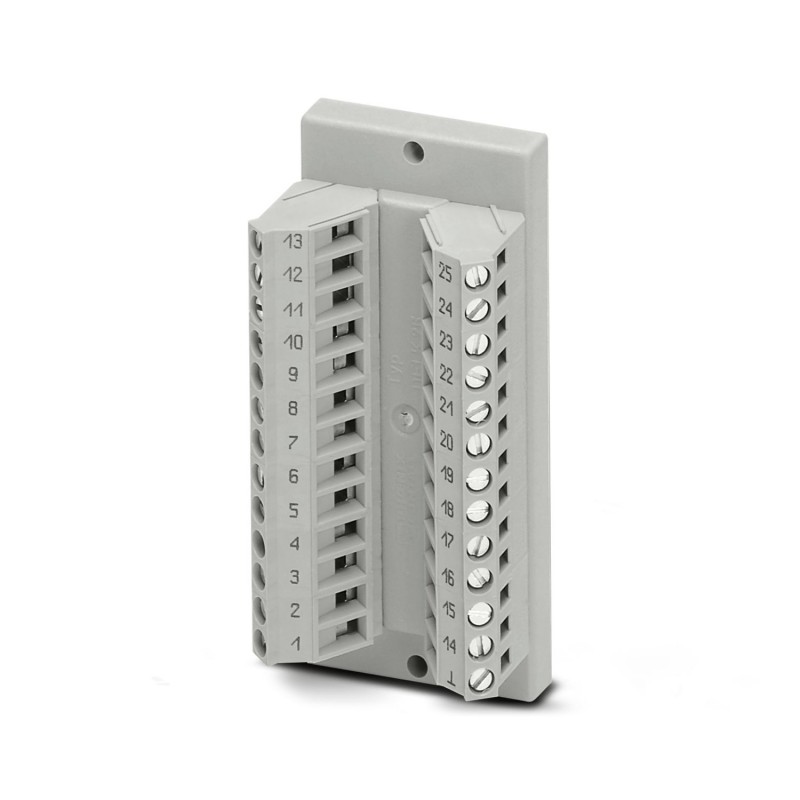

DFLK-D25 SUB/B 2280323 PHOENIX CONTACT Module interface
DFLK-D25 SUB/B
2280323
PHOENIX_CONTACT
5
Module interface
Le module traversant VARIOFACE effectue une connexion 1:1 entre les bornes de connexion à vis et une prise de connexion en D subminiature (n° 25). Un shunt de masse séparé est disponible.
Le module d'exécution VARIOFACE réalise une liaison 1:1 entre blocs de jonction à vis et un connecteur femelle D-SUB miniature (25 pôles). Une dérivation à la masse distincte est disponible.
Commande industrielle API > Module de transfert
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Module de transmission |
| Gamme de produits | VARIOFACE |
| Nombre de pôles | 25 |
| État de la gestion des données | |
| Révision de l'article | 13 |
| Propriétés d'isolation: Distances dans l'air et lignes de fuite | |
| Isolant | Isolation fonctionnelle |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Tension de service (AC) | ≤ 30 V AC |
| Tension de service (DC) | ≤ 60 V DC |
| Courant (par branche) | ≤ 2,5 A |
| Courant (Courant total) | ≤ 50 A (50 °C) |
| Distances dans l'air et lignes de fuite | |
| Tension d'isolement assignée | 125 V |
| Tension de tenue aux chocs assignée | 1,2 kV (1,2 / 50 μs) |
| Raccordement 1 (niveau de commande) | |
| Connexion selon la norme | CEI 60807-2 |
| Type de raccordement | Connecteur femelle D-SUB |
| Filetage vis | UNC 4-40 |
| Nombre de connexions | 1 |
| Nombre de pôles | 25 |
| Cycles d'enfichage | > 500 |
| Pas | 2,77 mm |
| Raccordement 2 (niveau terrain) | |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Nombre de pôles | 16 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de câble rigide (2 conducteurs de même section) | 0,2 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| 0,25 mm² ... 2,5 mm² (Avec embout sans cône d'entrée isolant) | |
| 0,25 mm² ... 2,5 mm² (Embout avec cône isolant en plastique) | |
| Section de câble flexible (2 conducteurs de même section) | 0,2 mm² ... 1,5 mm² |
| 0,25 mm² ... 0,75 mm² (Avec embout sans cône d'entrée isolant) | |
| 0,5 mm² ... 1,5 mm² (Embout et cône d'entrée isolant TWIN) | |
| Section conduct. AWG | 24 ... 12 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| Pas | 5 mm |
| Présence d'un affichage d'état | Non |
| Dimensions de l'article | |
| Largeur | 39,88 mm |
| Hauteur | 83,4 mm |
| Profondeur | 33 mm |
| Couleur | gris (RAL 7042) |
| Type d'isolant boîtier | Polyamide PA non renforcé |
| Conditions ambiantes | |
| Indice de protection (Module) | IP20 |
| Indice de protection (Emplacement de montage) | ≥ IP54 |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Altitude | ≤ 2000 m |
| UKCA | |
| Certificat | Conformité UKCA |
| Distances dans l'air et lignes de fuite | |
| Normes/Prescriptions | EN IEC 60664-1 |
| Type de montage | Montage face arrière |
| Emplacement pour le montage | indifférent |
| Information pour le fonctionnement | Pour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné. |
| Caractéristique | Valeur |
|---|---|
| Finition raccordement électrique, côté champ (EF005525) | Borne à vis |
| Finition raccordement électrique, côté commande (EF008549) | D-Sub |
| Nombre de pôles (EF001391) | 25 |
| Tension assignée (EF000228) | 30 V |
| Courant nominal assigné (EF000227) | 2.5 A |
| Profondeur (EF000049) | 33 mm |
| Largeur (EF000008) | 39.88 mm |
| Hauteur (EF000040) | 83.4 mm |
| Type de montage (EF000003) | Autre |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2280323-DFLK-D25 SUB/B | 201 Kbytes |
|
