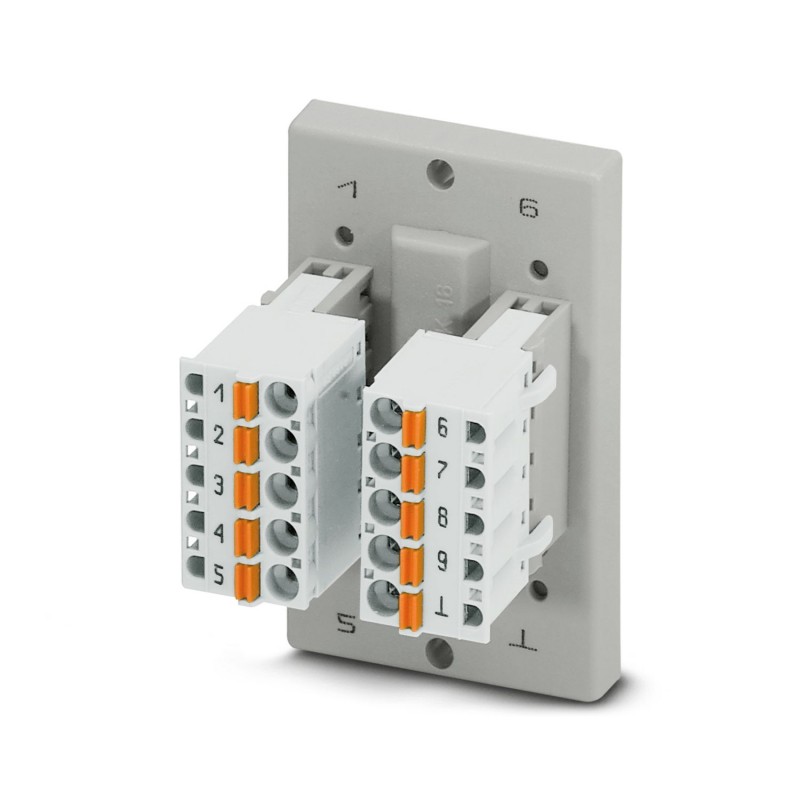

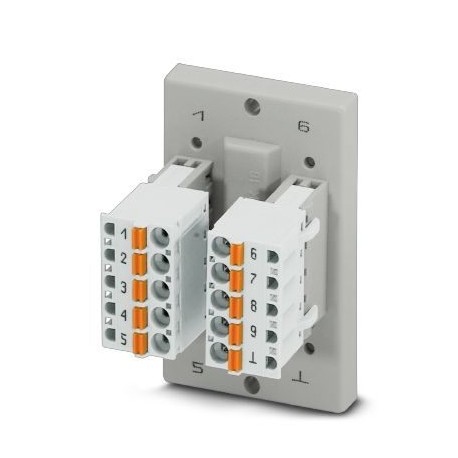

DFLK-D 9 SUB/M/FKCT 2903052 PHOENIX CONTACT Module interface
DFLK-D 9 SUB/M/FKCT
2903052
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Module interface
Le module de traversée VARIOFACE établit une connexion 1:1 entre les bornes à ressort enfichables et une prise en D subminiature (n° 9). Un shunt de masse séparé est disponible.
Le module d’alimentation VARIOFACE réalise une connexion 1:1 entre les bornes de connexion à ressort enfoncables et un en-tête de broche D-subminiature (nombre de pôles 9). Un robinet de terre séparé est disponible.
Commande industrielle API > Module de transfert
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2903052 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 590 (C-7-2015) |
| GTIN | 4046356709606 |
| Poids par pièce (hors emballage) | 0,063 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
Généralités
| Tension de service max. admissible | 25 V AC |
|---|---|
| 60 V DC | |
| Courant max. admissible (par branche) | 2,5 A |
| Courant max. admissible (toutes branches) | 22,5 A |
| Nombre de pôles | 9 |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
| Indice de protection | IP20 |
Caractéristiques de raccordement 1
| Dénomination connexion | Niveau terrain |
|---|---|
| Type de raccordement | Raccordement à ressort Push-in enfichable |
| Longueur à dénuder | 10 mm |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
Caractéristiques de raccordement 2
| Dénomination connexion | Niveau des automates |
|---|---|
| Type de raccordement | Connecteur mâle D-SUB |
| Nombre de pôles | 9 |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| Normes/Prescriptions | DIN EN 50178 |
| CEI 60664 | |
| Tension d'isolement assignée | 125 V |
| Tension de choc assignée | 1,2 kV (Isolation fonctionnelle) |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250300eCl@ss 6.027242600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Caractéristique | Valeur |
|---|---|
| Finition raccordement électrique, côté champ (EF005525) | Raccordement par borne à ressort |
| Finition raccordement électrique, côté commande (EF008549) | D-Sub |
| Nombre de pôles (EF001391) | 9 |
| Tension assignée (EF000228) | 30 V |
| Courant nominal assigné (EF000227) | 2.5 A |
| Profondeur (EF000049) | 46 mm |
| Largeur (EF000008) | 38 mm |
| Hauteur (EF000040) | 58.4 mm |
| Type de montage (EF000003) | Autre |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2903052-DFLK-D 9 SUB/M/FKCT | 120 Kbytes |
|
