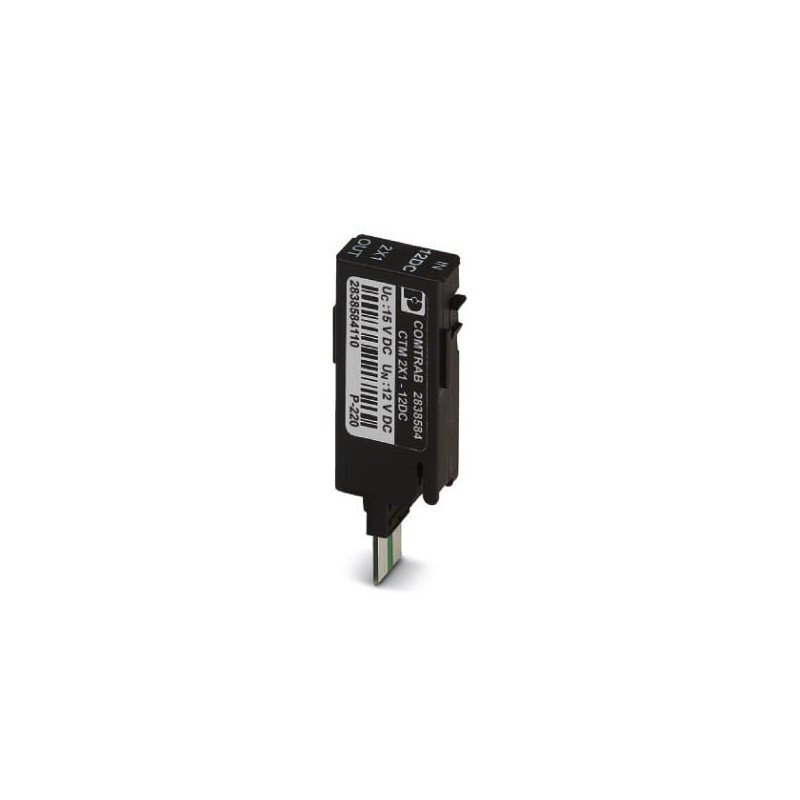

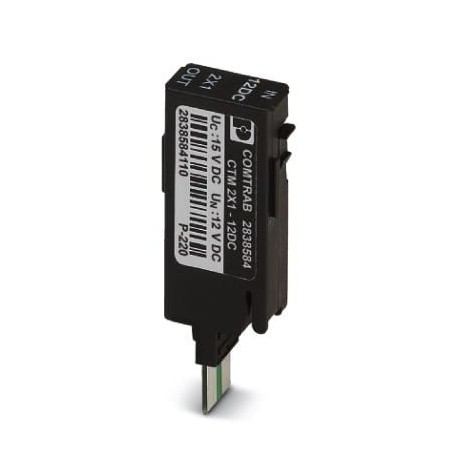

CTM 2X1- 12DC 2838584 PHOENIX CONTACT Connecteur de protection antisurtension
CTM 2X1- 12DC
2838584
PHOENIX_CONTACT
Connecteur de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2838584 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 119 (C-4-2017) |
| GTIN | 4017918819606 |
| Poids par pièce (hors emballage) | 0,011 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 75 °C |
|---|---|
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PA |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | noir |
| Normes pour les lignes de fuite et distances dans l'air | DIN VDE 0110-1 |
| CEI 60664-1 | |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Type de montage | sur CT-TERMIBLOCK et barrette de sectionnement LSA-PLUS |
| Type | Module LSA-PLUS |
| Nombre de pôles | 2 |
| Sens de l'action | Line-Line & Line-Earth Ground |
| Parafoudre contrôlable avec CHECKMASTER à partir de la révision de logiciel : | à partir rév. logiciel 1.10 |
Circuit de protection
| Classe d'essai CEI | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Classe de protection VDE | B2 |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Tension nominale UN | 12 V DC |
| Tension permanente maximale UC | ± 15 V DC |
| 10 V AC | |
| Courant de référence | 380 mA AC (25 °C) |
| Courant utile de service ICpour UC | ≤ 5 µA |
| Courant résidual IPE | ≤ 2 µA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 5 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs (fil-terre) | 1 kA |
| Courant de décharge global Itotal(8/20) µs | 10 kA |
| Courant de décharge global Itotal(10/350) µs | 2,5 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | 10 kA (au total) |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 100 A |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 28 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 22 V |
| Tension résiduelle pour In(fil-terre) | ≤ 32 V |
| Tension résiduelle pour Ian (10/1000) µs (fil-terre) | ≤ 18 V |
| Niveau de protection Up(fil-terre) | ≤ 60 V (C2 - 10 kV / 5 kA, spike) |
| ≤ 30 V (C3 - 7,5 kV / 100 A, spike) | |
| Temps d'amorçage tA (fil-terre) | ≤ 1 ns |
| Perte d'insertion aE, sym. | |
| Perte d'insertion aE, asym. | 0,3 dB (≤ 400 kHz) |
| Fréquence limite fg (3 dB), asym. (PE) dans le système 100 Ohm | 1,5 MHz |
| Capacité (fil-terre) | 1,5 nF (f=1 MHz / VR= 0 V) |
| Résistance en série | 3,3 Ω 10 % |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-terre) | C2 - 4 kV / 2 kA |
| C3 - 100 A | |
| B2 - 4 kV/100 A | |
| D1 - 1 kA | |
| Résistance au courant alternatif (fil-terre) | 5 A - 1 s |
Caractéristiques de raccordement
| Type de raccordement | Enfichable sur les barrettes de sectionnement et de commutation COMTRAB-TERMIBLOCK et LSA-Plus |
|---|---|
| Type de raccordement IN | Système COMTRAB |
| Type de raccordement OUT | Système COMTRAB |
| Technique de raccordement | LSA-PLUS |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2838584-CTM 2X1- 12DC | 115 Kbytes |
|
