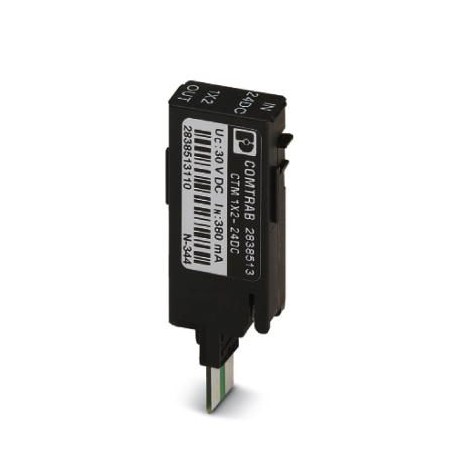

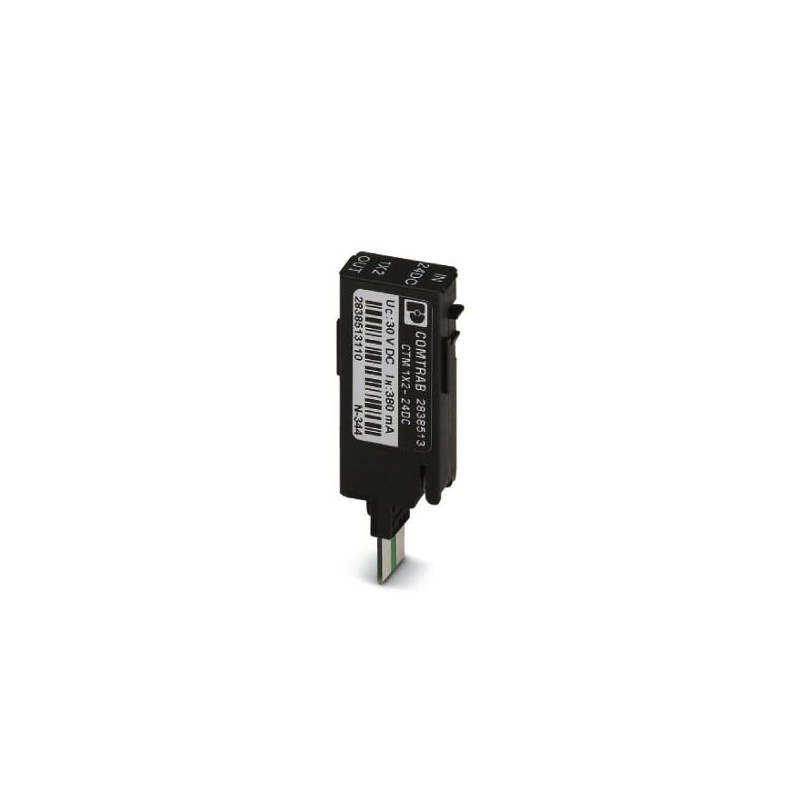

PHOENIX_CONTACT CTM 1X2-24DC 2838513 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

CTM 1X2- 24DC 2838513 PHOENIX CONTACT Connecteur de protection antisurtension

Référence: CTM 1X2-24DC

Code: 2838513

Fabricant: PHOENIX_CONTACT

Description:

Connecteur de protection antisurtension
Protection enfichable LSA-PLUS (COMTRAB CTM) avec protection de circuit à 2 fils pour les circuits de signal sans potentiel de terre. Tension nominale : 24 V DC

Catégories:

  • Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement informatique / mesure, commande et régulation
  • PHOENIX_CONTACT > Trabtech (TT)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 67,17 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Données commerciales

Code de commande2838513
Unité de conditionnement10 pcs
Page cataloguePage 102 (C-4-2017)
GTIN4017918819545
Poids par pièce (hors emballage)0,010 KGM
Numéro du tarif douanier85363010
Pays d'origineDE (Allemagne)

Dimensions

Hauteur21 mm
Largeur9,5 mm
Profondeur53,5 mm

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 75 °C
Indice de protectionIP20

Généralités

Matériau du boîtierPA
Classe d'inflammabilité selon UL 94V-0
Colorisnoir
Normes pour les lignes de fuite et distances dans l'airDIN VDE 0110-1
CEI 60664-1
Catégorie de surtensionII
Degré de pollution2
Type de montagesur CT-TERMIBLOCK et barrette de sectionnement LSA-PLUS
TypeModule LSA-PLUS
Nombre de pôles2
Sens de l'actionLine-Line & Line-Earth Ground
Parafoudre contrôlable avec CHECKMASTER à partir de la révision de logiciel :à partir rév. logiciel 1.10

Circuit de protection

Classe d'essai CEIB2
C1
C2
C3
D1
Classe de protection VDEB2
C1
C2
C3
D1
Tension nominale UN24 V DC
Tension permanente maximale UC± 30 V DC
21 V AC
Courant de référence380 mA AC (25 °C)
Courant utile de service ICpour UC≤ 5 µA
Courant résidual IPE≤ 2 µA
Courant nominal de décharge In(8/20) µs (fil-fil)5 kA
Courant nominal de décharge In(8/20)µs (fil-terre)5 kA
Courant de décharge d'impulsion Iimp(10/350) µs (fil-terre)1 kA
Courant de décharge global Itotal(8/20) µs10 kA
Courant de décharge global Itotal(10/350) µs2,5 kA
Courant de décharge Imax(8/20) µs maximal (fil-terre)10 kA (au total)
Courant d'impulsion nominal Ian (10/1000)µs (fil-fil)100 A
Courant d'impulsion nominal Ian (10/1000)µs (fil-terre)100 A
Limitation tension de sortie pour 1 kV/µs (fil-fil) spike≤ 70 V
Limitation tension de sortie pour 1 kV/µs (fil-terre) spike≤ 700 V
Limitation tension de sortie pour 1 kV/µs (fil-fil) statique≤ 70 V
Limitation tension de sortie pour 1 kV/µs (fil-terre) statique≤ 700 V
Tension résiduelle pour In(fil-fil)≤ 45 V
Tension résiduelle pour In(fil-terre)≤ 60 V
Tension résiduelle pour Ian (10/1000) µs (fil-fil)≤ 25 V
Tension résiduelle pour Ian (10/1000) µs (fil-terre)≤ 12 V
Niveau de protection Up(fil-fil)≤ 70 V (C2 - 10 kV / 5 kA)
≤ 45 V (C3 - 7,5 kV / 100 A)
Niveau de protection Up(fil-terre)≤ 700 V (C2 - 10 kV / 5 kA)
≤ 700 V (C3 - 7,5 kV / 100 A)
Niveau de protection Upstatique (fil-fil)≤ 45 V (C2 - 10 kV / 5 kA)
≤ 25 V (C3 - 7,5 kV / 100 A)
Niveau de protection Upstatique (fil-terre)≤ 60 V (C2 - 10 kV / 5 kA)
≤ 12 V (C3 - 7,5 kV / 100 A)
Temps d'amorçage tA(fil-fil)≤ 1 ns
Temps d'amorçage tA (fil-terre)≤ 100 ns
Perte d'insertion aE, sym.0,3 dB (≤ 600 kHz)
Perte d'insertion aE, asym.
Fréquence limite fg (3 dB), sym., dans le système 100 Ohm2,7 MHz
Capacité (fil-fil)1,2 nF (f=1 MHz / VR= 0 V)
Résistance en série3,3 Ω 10 %
Message protection antisurtension défectueuseaucun
Résistance aux courants de choc (fil-fil)C2 - 4 kV / 2 kA
C3 - 100 A
B2 - 4 kV/100 A
Résistance aux courants de choc (fil-terre)C2 - 4 kV / 2 kA
C3 - 100 A
B2 - 4 kV/100 A
D1 - 1 kA
Résistance au courant alternatif (fil-terre)5 A - 1 s

Caractéristiques de raccordement

Type de raccordementEnfichable sur les barrettes de sectionnement et de commutation COMTRAB-TERMIBLOCK et LSA-Plus
Type de raccordement INSystème COMTRAB
Type de raccordement OUTSystème COMTRAB
Technique de raccordementLSA-PLUS

Connexion de l'équipotentialité

Type de raccordementContact ressort

Normes et spécifications

Normes/PrescriptionsCEI 61643-21
Normes/prescriptionsCEI 61643-21 2000

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications

ETIM for 2838513 Protection par mise à la terre, contre la foudre et contre les surtensions (EC000943)

Nom de la caractéristiqueTension nominale CC (EF008799)
Valeur de la caractéristique24 V
