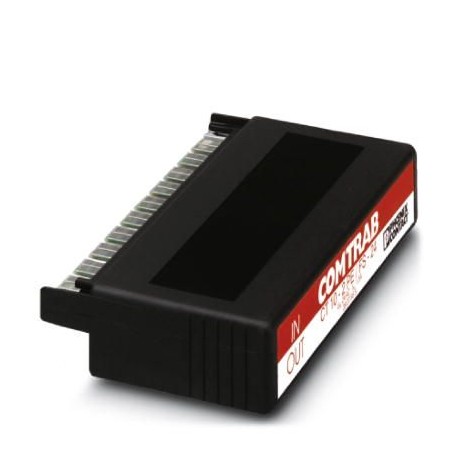

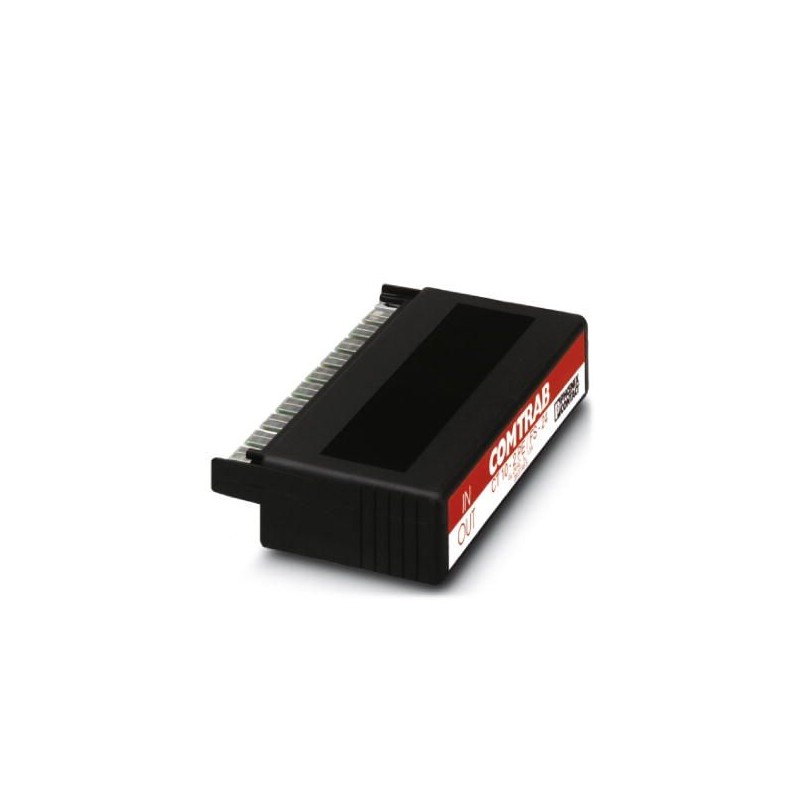

CT 10-2PE/FS-24 2807955 PHOENIX CONTACT Connecteur de protection antisurtension
CT 10-2PE/FS-24
2807955
PHOENIX_CONTACT
Connecteur de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2807955 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 106 (C-6-2013) |
| GTIN | 4017918104740 |
| Poids par pièce (hors emballage) | 0,125 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 75 °C |
|---|---|
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PBT |
|---|---|
| Classe d'inflammabilité selon UL 94 | V0 |
| Coloris | noir |
| Normes pour les lignes de fuite et distances dans l'air | VDE 0110-1 |
| CEI 60664-1 | |
| Type de montage | sur CT-TERMIBLOCK et barrette de sectionnement LSA-PLUS |
| Type | Module LSA-PLUS |
| Sens de l'action | Line-Line & Line-Earth Ground |
| Parafoudre contrôlable avec CHECKMASTER à partir de la révision de logiciel : | à partir rév. logiciel 1.00 |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tension nominale UN | 24 V DC |
| Tension permanente maximale UC | 40 V DC |
| 28 V AC | |
| Intensité nominale IN | 1,5 A (75 °C) |
| Courant utile de service ICpour UC | ≤ 5 µA (a-b) |
| Courant résidual IPE | ≤ 1 µA (par circuit) |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 119 A (25 °C) |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 5 kA |
| Courant de choc cumulé (8/20) µs | 10 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-fil) | 119 A (25 °C) |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | 5 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 23 A (25 °C) |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 70 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 650 V |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 60 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 650 V |
| Tension résiduelle pour In(fil-fil) | ≤ 85 V |
| Tension résiduelle pour Ian (10/1000) µs (fil-fil) | ≤ 65 V |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Perte d'insertion aE, sym. | 0,1 dB (typ. jusqu'à 2 MHz / 50 Ω) |
| 0,1 dB (typ. jusqu'à 1 MHz / 150 Ω) | |
| 0,1 dB (typ. jusqu'à 400 kHz / 600 Ω) | |
| Perte d'insertion aE, asym. | |
| Fréquence limite fg (3 dB), sym., dans le système 50 Ohm | 10 MHz (typ.) |
| Fréquence limite fg (3 dB), sym., dans le système 150 Ohm | 4 MHz (typ.) |
| Fréquence limite fg (3 dB), sym., dans le système 600 Ohm | 1 MHz (typ.) |
| Capacité (fil-fil) | 1,1 nF (f=1 MHz / VR= 0 V) |
| Capacité (fil-terre) | 1 pF |
| Résistance en série | |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-terre) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C3 - 100 A | |
| D1 - 2,5 kA |
Caractéristiques de raccordement
| Type de raccordement | Enfichable sur les barrettes de sectionnement et de commutation COMTRAB-TERMIBLOCK et LSA-Plus |
|---|---|
| Type de raccordement IN | Système COMTRAB |
| Type de raccordement OUT | Système COMTRAB |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2807955-CT 10-2PE/FS-24 | 110 Kbytes |
|
