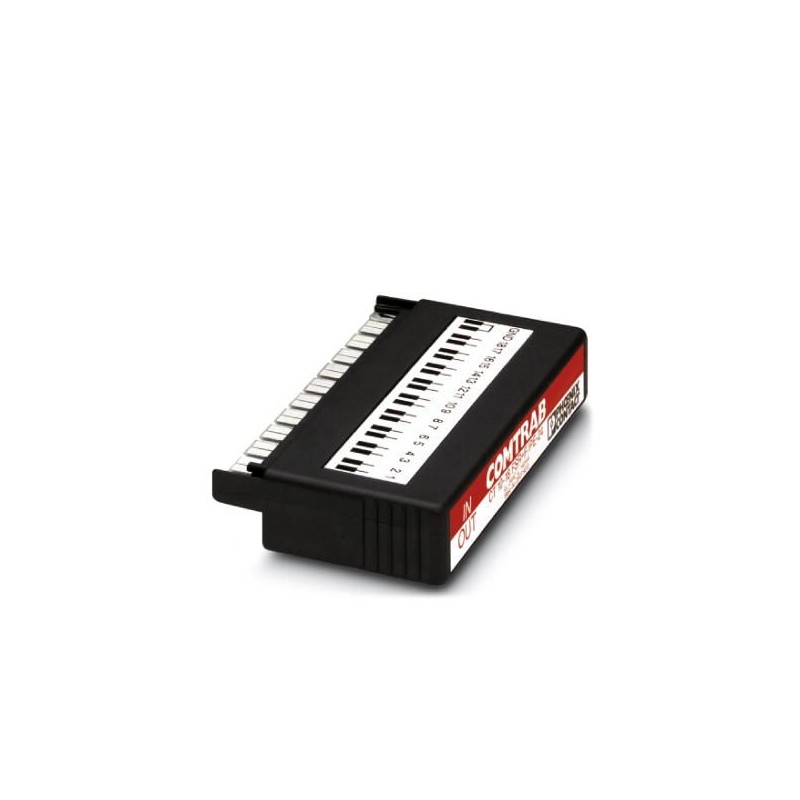

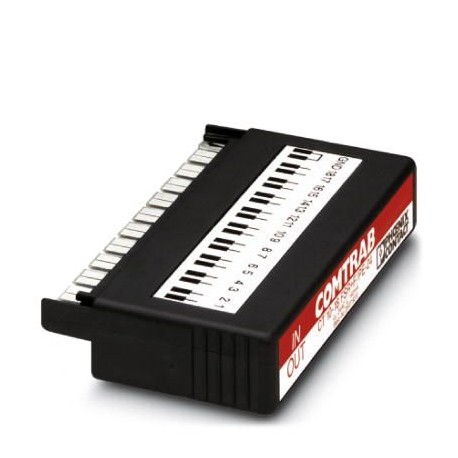

CT 10-18FSR+F/PE-24 2807939 PHOENIX CONTACT Connecteur de protection antisurtension
CT 10-18FSR+F/PE-24
2807939
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Connecteur de protection antisurtension
Connecteur LSA-PLUS (COMTRAB CT 10) avec protection contre les surtensions grossières/fines et résistance de découplage pour 18 lignes de signal - Protection GND et GND grossière - PE. Tension nominale : 24 V DC. Version : 10 circuits à deux fils
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement informatique / mesure, commande et régulation
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2807939 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 107 (C-6-2013) |
| GTIN | 4017918075415 |
| Poids par pièce (hors emballage) | 0,001 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 75 °C |
|---|---|
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PBT |
|---|---|
| Classe d'inflammabilité selon UL 94 | V0 |
| Coloris | noir |
| Normes pour les lignes de fuite et distances dans l'air | VDE 0110-1 |
| Type de montage | sur CT-TERMIBLOCK et barrette de sectionnement LSA-PLUS |
| Type | Module LSA-PLUS |
| Sens de l'action | Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| Parafoudre contrôlable avec CHECKMASTER à partir de la révision de logiciel : | à partir rév. logiciel 1.00 |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tension nominale UN | 24 V DC |
| Tension permanente maximale UC | 40 V DC |
| 28 V AC | |
| Courant de référence | 140 mA (25 °C) |
| Courant utile de service ICpour UC | ≤ 5 µA (18x) |
| Courant résidual IPE | ≤ 1 µA |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 5 kA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 5 kA |
| Courant de décharge global Itotal(8/20) µs | 10 kA |
| Courant de décharge Imax(8/20) µs maximal | 5 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 60 V (a, b) |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 650 V |
| Tension résiduelle pour In(fil-fil) | ≤ 85 V (a-b) |
| Tension résiduelle avec In (fil-masse du signal) | ≤ 85 V |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns (a-b) |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns (a, b) |
| Perte d'insertion aE, sym. | 1,8 dB (typ. jusqu'à 1 MHz / 50 Ω) |
| 0,6 dB (typ. jusqu'à 400 kHz / 150 Ω) | |
| 0,2 dB (typ. jusqu'à 60 kHz / 600 Ω) | |
| Perte d'insertion aE, asym. | |
| Fréquence limite fg (3 dB), sym., dans le système 50 Ohm | 6 MHz (typ.) |
| Fréquence limite fg (3 dB), sym., dans le système 150 Ohm | 2,5 MHz (typ.) |
| Fréquence limite fg (3 dB), sym., dans le système 600 Ohm | 750 kHz (typ.) |
| Capacité (fil-terre) | 1,1 nF (1 MHz a ... b) |
| Résistance en série | 22 Ω ±10 % |
| Message protection antisurtension défectueuse | aucun |
| Protection max. en amont nécessaire | 145 mA |
| Résistance aux courants de choc (fil-terre) | D1 - 2,5 kA |
| Résistance aux courants de choc (masse du signal-terre) | D1 - 2,5 kA |
Caractéristiques de raccordement
| Type de raccordement | Enfichable sur les barrettes de sectionnement et de commutation COMTRAB-TERMIBLOCK et LSA-Plus |
|---|---|
| Type de raccordement IN | Système COMTRAB |
| Type de raccordement OUT | Système COMTRAB |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
| Caractéristique | Valeur |
|---|---|
| Tension nominale CC (EF008799) | 24 V |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR .pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2807939-CT 10-18FSR+F/PE-24 | 152 Kbytes |
|
