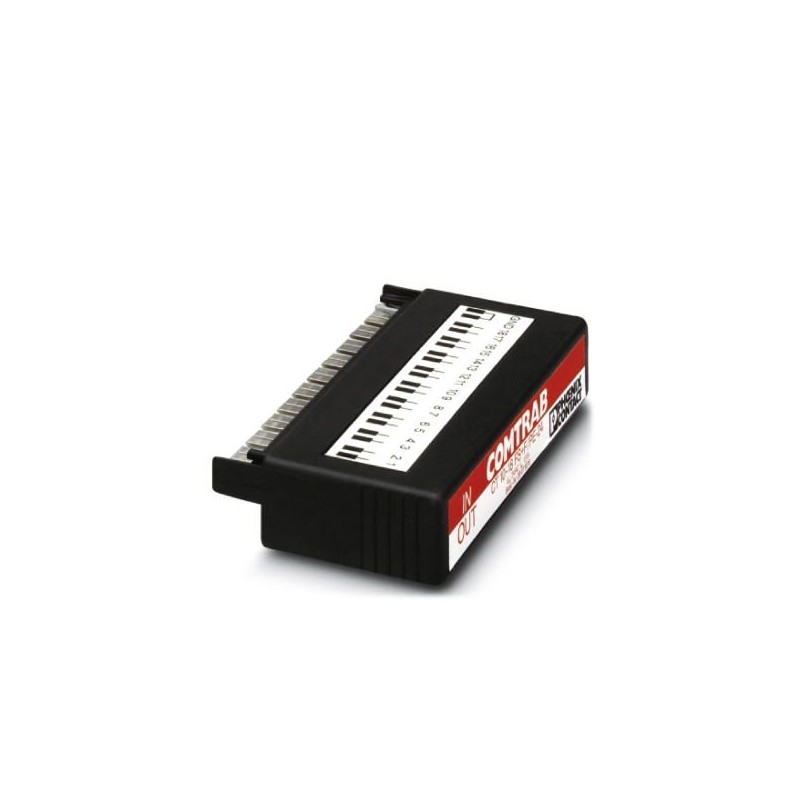

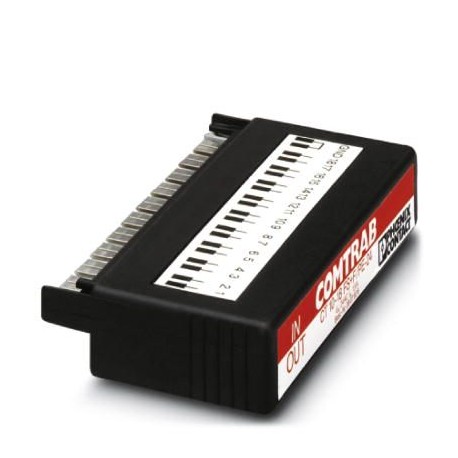

CT 10-18FS+F/PE-24 2807926 PHOENIX CONTACT Connecteur de protection antisurtension
CT 10-18FS+F/PE-24
2807926
PHOENIX_CONTACT
Connecteur de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2807926 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 107 (C-6-2013) |
| GTIN | 4017918075408 |
| Poids par pièce (hors emballage) | 0,107 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 75 °C |
|---|---|
| Altitude | ≤ 2000 mm (amsl (au-dessus du niveau de la mer)) |
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PBT |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | noir foncé RAL 9005 |
| Normes pour les lignes de fuite et distances dans l'air | VDE 0110-1 |
| Type de montage | sur CT-TERMIBLOCK et barrette de sectionnement LSA-PLUS |
| Type | Module LSA-PLUS |
| Sens de l'action | Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| Parafoudre contrôlable avec CHECKMASTER à partir de la révision de logiciel : | à partir rév. logiciel 1.00 |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tension nominale UN | 24 V DC |
| 24 V AC | |
| Tension permanente maximale UC | 40 V DC |
| 28 V AC | |
| Courant de référence | 1,5 A AC (75 °C) |
| 350 mA DC (75 °C) | |
| Courant utile de service ICpour UC | ≤ 5 µA (18x) |
| Courant résidual IPE | ≤ 1 µA (19x) |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 119 A (par circuit) |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 5 kA (par circuit) |
| Courant nominal de décharge In(8/20) µs (masse du signal-terre) | 5 kA (par circuit) |
| Courant de décharge d'impulsion Iimp(10/350) µs (fil-terre) | 2,5 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs (masse du signal-terre) | 2,5 kA |
| Courant de décharge global Itotal(8/20) µs | 10 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-fil) | 119 A (par circuit) |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | 5 kA (par circuit) |
| Courant d'impulsion nominal Ian (10/1000 )µs (fil-masse du signal) | 23 A |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 650 V |
| Limitation de la tension de sortie pour 1 kV/µs (fil-masse du signal) spike | ≤ 70 V |
| Limitation de la tension de sortie pour 1 kV/µs (fil-masse du signal) statique | ≤ 60 V |
| Tension résiduelle pour In(fil-terre) | ≤ 30 V |
| Tension résiduelle avec In (fil-masse du signal) | ≤ 85 V |
| Tension résiduelle avec Ian (10/1000 )µs (fil-masse du signal) | ≤ 65 V |
| Temps de réponse tA (fil-signal de masse) | ≤ 1 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Perte d'insertion aE, asym. | typ. 0,1 dB (≤ 2 MHz / 50 Ω) |
| typ. 0,1 dB (≤ 200 kHz/150 Ω) | |
| typ. 0,1 dB (≤ 80 kHz / 600 Ω) | |
| Fréquence limite fg (3 dB), asym. (GND) dans le système 50 Ohm | typ. 10 MHz |
| Fréquence limite fg (3 dB), asym. (GND) dans le système 150 Ohm | typ. 2,5 MHz |
| Fréquence limite fg (3 dB), asym. (GND) dans le système 600 Ohm | typ. 650 kHz |
| Capacité (fil-masse du signal) | typ. 1,1 nF (1 MHz) |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-terre) | C2 - 10 kV/5 kA |
| D1 - 2,5 kA | |
| Résistance aux courants de choc (fil-masse du signal) | C3 - 23 A |
| Résistance aux courants de choc (masse du signal-terre) | D1 - 2,5 kA |
Caractéristiques de raccordement
| Type de raccordement | Enfichable sur les barrettes de sectionnement et de commutation COMTRAB-TERMIBLOCK et LSA-Plus |
|---|---|
| Type de raccordement IN | Système COMTRAB |
| Type de raccordement OUT | Système COMTRAB |
Normes et spécifications
| Normes/prescriptions | CEI 61643-21 2000 + Corrigendum 2001 + A1:2008, modifiée + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2807926-CT 10-18FS+F/PE-24 | 151 Kbytes |
|
