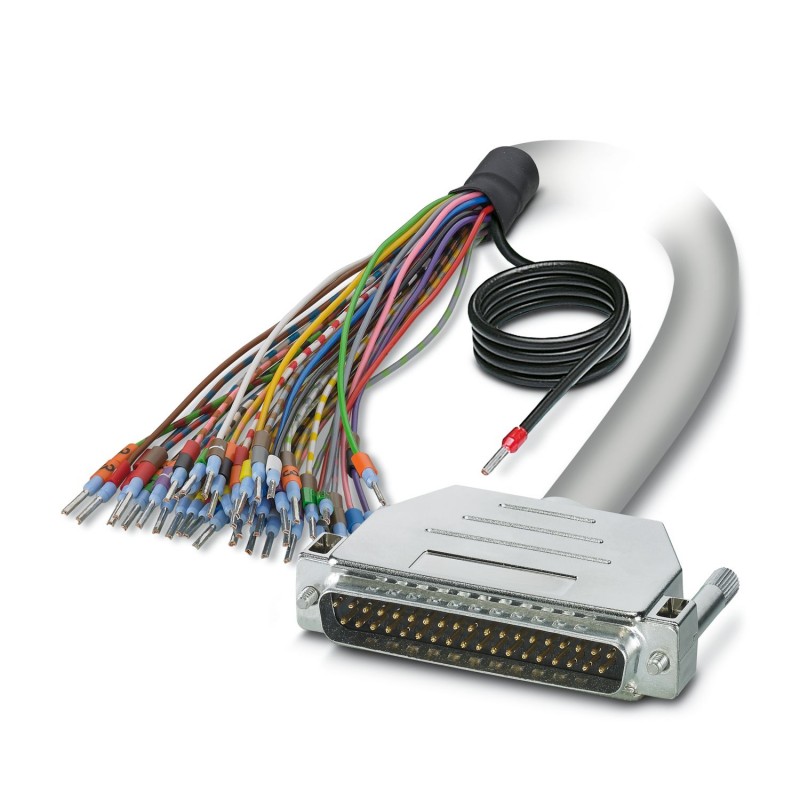

CABLE-D-37SUB/M/OE/0,25/S/2,0M 2926603 PHOENIX CONTACT Câble
CABLE-D-37SUB/M/OE/0,25/S/2,0M
2926603
PHOENIX_CONTACT
Câble
Câble rond blindé prêt à l’emploi ; Connexion 1 : Conducteurs simples (37 pôles) (Les conducteurs sont étiquetés et équipés d’embouts. L’écran tressé dépasse de l’extrémité du câble séparée.) ; Raccordement 2 : prise D-SUB (1x 37 pôles) ; Longueur du câble : 2 m
Câble rond blindé préconfectionné; raccordement 1 : Fils individuels (37-pôles) (Les fils sont repérés et équipés d'embouts. La tresse de blindage sort d'une extrémité de câble distincte.); raccordement 2 : Connecteur mâle D-SUB (1x 37-pôles); longueur de câble: 2 m
Commande industrielle API > Câble de liaison
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Câble préconfectionné |
| État de la gestion des données | |
| Révision de l'article | 04 |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Indice de protection (Emplacement de montage) | ≥ IP54 (Emplacement de montage) |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (Pose fixe) |
| -10 °C ... 70 °C (Pose souple) | |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m |
| Tension de service (AC) | ≤ 30 V AC |
| Tension de service (DC) | ≤ 60 V DC |
| Durée d'enclenchement | 100 % ED |
| Courant (par chemin) | ≤ 2 A (à l'état déroulé, voir déclassement) |
| Longueur du câble | 2 m |
| 37X0.25 [PVC] | |
| Style UL AWM | 2464/1061 |
| Nombre de pôles | 37 |
| Blindé | oui |
| Type | 37X0.25 [PVC] |
| Type de conducteur | Câble rond blindé préconfectionné |
| Structure du conducteur ligne de signal | 14x 0,15 mm |
| AWG ligne de signaux | 24 |
| Section de câble | 37x 0,25 mm² |
| Diamètre de fil avec isolant | 1,2 mm ±0,05 mm |
| Diamètre extérieur du câble | 10,80 mm ±0,5 mm |
| Gaine extérieure, matériau | PVC semi-rigide |
| Gaine extérieure, coloris | gris |
| Matériau conducteur | Cordon Cu nu |
| Résistance de la ligne | ≤ 80 Ω/km (à 20 °C) |
| Résistance d'isolement | ≥ 20 MΩ*km (à 20 °C) |
| Rayon de courbure minimal, pose fixe | 90 mm |
| Rayon de courbure minimal, pose souple | 170 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 5000 (Avec rayon ≥ 15 x diamètre extérieur) |
| Absence d'halogène | non |
| Résistance à la propagation des flammes | CEI 60332-1-2 (conduite) |
| VDE 0842, Partie 332-1-2 (conduite) | |
| CEI 60332-3-22 (conduite) | |
| UL VW-1 | |
| CSA FT-1 | |
| Résistance à l'huile | contre les projections occasionnelles (conduite) |
| Code couleur | |
| blanc | D-SUB37 (1) = () |
| marron | D-SUB37 (2) = () |
| vert | D-SUB37 (3) = () |
| jaune | D-SUB37 (4) = () |
| gris | D-SUB37 (5) = () |
| rose | D-SUB37 (6) = () |
| bleu | D-SUB37 (7) = () |
| rouge | D-SUB37 (8) = () |
| noir | D-SUB37 (9) = () |
| violet | D-SUB37 (10) = () |
| gris-rose | D-SUB37 (11) = () |
| rouge-bleu | D-SUB37 (12) = () |
| blanc-vert | D-SUB37 (13) = () |
| marron-vert | D-SUB37 (14) = () |
| blanc-jaune | D-SUB37 (15) = () |
| jaune-marron | D-SUB37 (16) = () |
| blanc-gris | D-SUB37 (17) = () |
| gris-marron | D-SUB37 (18) = () |
| blanc-rose | D-SUB37 (19) = () |
| rose-marron | D-SUB37 (20) = () |
| blanc-bleu | D-SUB37 (21) = () |
| marron-bleu | D-SUB37 (22) = () |
| blanc-rouge | D-SUB37 (23) = () |
| marron-rouge | D-SUB37 (24) = () |
| blanc-noir | D-SUB37 (25) = () |
| marron-noir | D-SUB37 (26) = () |
| gris-vert | D-SUB37 (27) = () |
| jaune-gris | D-SUB37 (28) = () |
| rose-vert | D-SUB37 (29) = () |
| jaune-rose | D-SUB37 (30) = () |
| vert-bleu | D-SUB37 (31) = () |
| jaune-bleu | D-SUB37 (32) = () |
| vert-rouge | D-SUB37 (33) = () |
| jaune-rouge | D-SUB37 (34) = () |
| vert-noir | D-SUB37 (35) = () |
| jaune-noir | D-SUB37 (36) = () |
| gris-bleu | D-SUB37 (37) = () |
| Raccordement 1 | |
| Type de raccordement | Fils individuels |
| Longueur à dénuder (Gaine) | 150 mm |
| Nombre de pôles | 37 |
| Remarque | Les fils sont repérés et équipés d'embouts. La tresse de blindage sort d'une extrémité de câble distincte. |
| Raccordement 2 | |
| Connexion selon la norme | CEI 60807-2 |
| DIN 41652 | |
| Type de raccordement | Connecteur mâle D-SUB |
| Filetage vis | UNC 4-40 |
| Nombre de connexions | 1 |
| Nombre de pôles | 37 |
| Couple de serrage | 0,2 Nm |
| Cycles d'enfichage | > 200 |
| Pas | 2,77 mm |
| Information pour le fonctionnement | Pour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné. |
