PHOENIX_CONTACTInterfaceCABLE-D-37SUB/M/OE/0,25/S/0,5M 2926577 PHOENIX CONTACT Câble

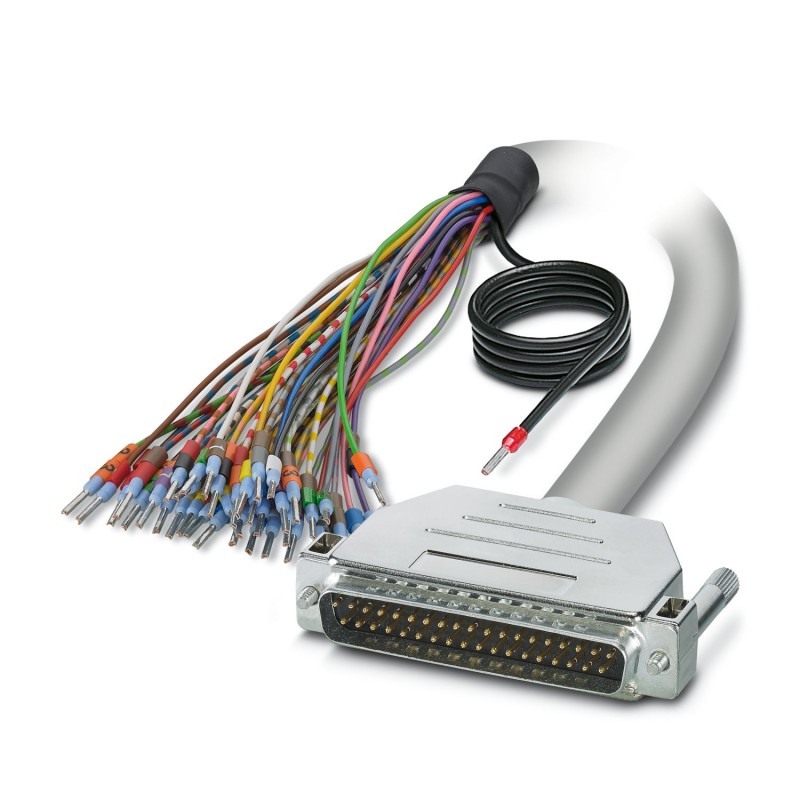

PHOENIX_CONTACT CABLE-D-37SUB/M/OE/0,25/S/0,5M 2926577 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

CABLE-D-37SUB/M/OE/0,25/S/0,5M 2926577 PHOENIX CONTACT Câble

Référence: CABLE-D-37SUB/M/OE/0,25/S/0,5M

Code: 2926577

Fabricant: PHOENIX_CONTACT

Article à la demande, sans remboursement.

Description:

Câble
Câble rond blindé prêt à l’emploi ; Connexion 1 : Conducteurs simples (37 pôles) (Les conducteurs sont étiquetés et équipés d’embouts. L’écran tressé dépasse de l’extrémité du câble séparée.) ; Raccordement 2 : prise D-SUB (1x 37 pôles) ; Longueur du câble : 0,5 m
Câble rond blindé préconfectionné; raccordement 1 : Fils individuels (37-pôles) (Les fils sont repérés et équipés d'embouts. La tresse de blindage sort d'une extrémité de câble distincte.); raccordement 2 : Connecteur mâle D-SUB (1x 37-pôles); longueur de câble: 0,5 m

Catégories:

  • Commande industrielle API > Câble de liaison
  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 101,32 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques
Propriétés du produit
Type de produitCâble préconfectionné
État de la gestion des données
Révision de l'article04
Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP20
Indice de protection (Emplacement de montage)≥ IP54 (Emplacement de montage)
Température ambiante (fonctionnement)-40 °C ... 70 °C (Pose fixe)
-10 °C ... 70 °C (Pose souple)
Température ambiante (stockage/transport)-40 °C ... 80 °C
Altitude≤ 2000 m
Propriétés électriques
Tension de service (AC)≤ 30 V AC
Tension de service (DC)≤ 60 V DC
Durée d'enclenchement100 % ED
Courant (par chemin)≤ 2 A (à l'état déroulé, voir déclassement)
Câble/conducteur
Longueur du câble0,5 m
37X0.25 [PVC]
Style UL AWM2464/1061
Nombre de pôles37
Blindéoui
Type37X0.25 [PVC]
Type de conducteurCâble rond blindé préconfectionné
Structure du conducteur ligne de signal14x 0,15 mm
AWG ligne de signaux24
Section de câble37x 0,25 mm²
Diamètre de fil avec isolant1,2 mm ±0,05 mm
Diamètre extérieur du câble10,80 mm ±0,5 mm
Gaine extérieure, matériauPVC semi-rigide
Gaine extérieure, colorisgris
Matériau conducteurCordon Cu nu
Résistance de la ligne≤ 80 Ω/km (à 20 °C)
Résistance d'isolement≥ 20 MΩ*km (à 20 °C)
Rayon de courbure minimal, pose fixe90 mm
Rayon de courbure minimal, pose souple170 mm
Capacité de charge dynamique (pliage)Cycles de flexion max.: 5000 (Avec rayon ≥ 15 x diamètre extérieur)
Absence d'halogènenon
Résistance à la propagation des flammesCEI 60332-1-2 (conduite)
VDE 0842, Partie 332-1-2 (conduite)
CEI 60332-3-22 (conduite)
UL VW-1
CSA FT-1
Résistance à l'huilecontre les projections occasionnelles (conduite)
Code couleur
blancD-SUB37 (1) = ()
marronD-SUB37 (2) = ()
vertD-SUB37 (3) = ()
jauneD-SUB37 (4) = ()
grisD-SUB37 (5) = ()
roseD-SUB37 (6) = ()
bleuD-SUB37 (7) = ()
rougeD-SUB37 (8) = ()
noirD-SUB37 (9) = ()
violetD-SUB37 (10) = ()
gris-roseD-SUB37 (11) = ()
rouge-bleuD-SUB37 (12) = ()
blanc-vertD-SUB37 (13) = ()
marron-vertD-SUB37 (14) = ()
blanc-jauneD-SUB37 (15) = ()
jaune-marronD-SUB37 (16) = ()
blanc-grisD-SUB37 (17) = ()
gris-marronD-SUB37 (18) = ()
blanc-roseD-SUB37 (19) = ()
rose-marronD-SUB37 (20) = ()
blanc-bleuD-SUB37 (21) = ()
marron-bleuD-SUB37 (22) = ()
blanc-rougeD-SUB37 (23) = ()
marron-rougeD-SUB37 (24) = ()
blanc-noirD-SUB37 (25) = ()
marron-noirD-SUB37 (26) = ()
gris-vertD-SUB37 (27) = ()
jaune-grisD-SUB37 (28) = ()
rose-vertD-SUB37 (29) = ()
jaune-roseD-SUB37 (30) = ()
vert-bleuD-SUB37 (31) = ()
jaune-bleuD-SUB37 (32) = ()
vert-rougeD-SUB37 (33) = ()
jaune-rougeD-SUB37 (34) = ()
vert-noirD-SUB37 (35) = ()
jaune-noirD-SUB37 (36) = ()
gris-bleuD-SUB37 (37) = ()
Caractéristiques de raccordement
Raccordement 1
Type de raccordementFils individuels
Longueur à dénuder (Gaine) 150 mm
Nombre de pôles37
RemarqueLes fils sont repérés et équipés d'embouts. La tresse de blindage sort d'une extrémité de câble distincte.
Raccordement 2
Connexion selon la normeCEI 60807-2
DIN 41652
Type de raccordementConnecteur mâle D-SUB
Filetage visUNC 4-40
Nombre de connexions1
Nombre de pôles37
Couple de serrage0,2 Nm
Cycles d'enfichage> 200
Pas2,77 mm
Remarques
Information pour le fonctionnementPour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné.

ETIM for 2926577 Commande industrielle API (EC000237)

Nom de la caractéristiqueFonction (EF000030)
Valeur de la caractéristiqueSPS-autres appareils
Nom de la caractéristiqueLongueur (EF001438)
Valeur de la caractéristique0.5 m
Nom de la caractéristiqueAdapté à une carte d'entrée PLC (EF008271)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à une carte de sortie PLC (EF008272)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté aux signaux numériques (EF008273)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté aux signaux analogiques (EF008274)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueFinition raccordement électrique, côté boîtier (EF005524)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique37
