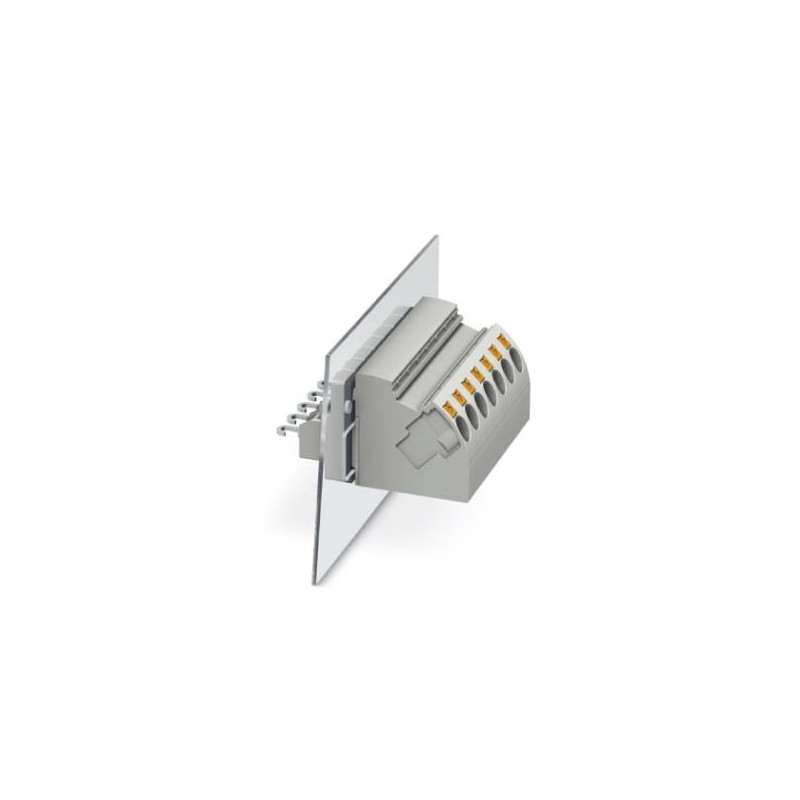

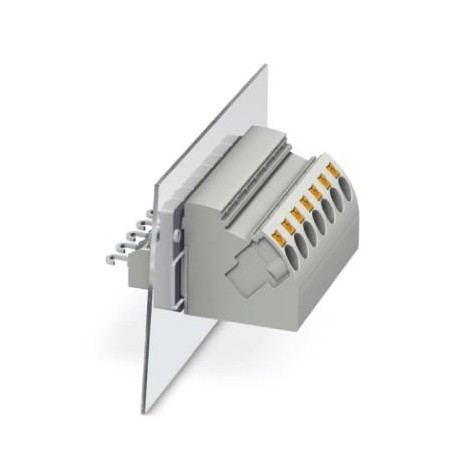

PW 4-POT-SL 3059731 PHOENIX CONTACT Bloc de jonction de traversée
PW 4-POT-SL
3059731
PHOENIX_CONTACT
50
Bloc de jonction de traversée
Bornier mural, type de raccordement : Raccord à ressort enfichable, Raccord soudé, nombre de pôles : 1, courant de charge : 32 A, section : 0,2 mm² - 4 mm², sens de raccordement du conducteur par rapport au sens de la prise : 45 °, largeur : 8,1 mm
Blocs de jonction > Borne traversante
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 3059731 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 601 (C-1-2013) |
| GTIN | 4046356520898 |
| Poids par pièce (hors emballage) | 0,009 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | CN (Chine) |
Généralités
| Nombre d'étages | 1 |
|---|---|
| Nombre de connexions | 2 |
| Section nominale | 4 mm² |
| Coloris | gris |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Courant de charge maximal | 41 A |
| Tension de choc assignée | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C |
| Connexion selon la norme | CEI 60947-7-1 |
| Intensité nominale IN | 32 A |
| Courant de charge maximal | 32 A |
| Tension nominale UN | 800 V |
| Paroi latérale ouverte | non |
| Nombre de pôles | 1 |
Caractéristiques de raccordement
| Côté raccordement | extérieur |
|---|---|
| Type de raccordement | Raccordement à ressort Push-in |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 4 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 6 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 6 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 4 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 1 mm² |
| Longueur à dénuder | 10 mm |
| Gabarit | A4 |
| Côté raccordement | intérieur |
| Type de raccordement | Raccordement soudé |
Normes et spécifications
| Connexion selon la norme | UL |
|---|---|
| CEI 60947-7-1 | |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141131eCl@ss 4.127141131eCl@ss 5.027141134eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141134eCl@ss 8.027141134eCl@ss 9.027141134
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Tension assignée (EF000228) | 800 V |
| Finition raccordement électrique 1 (EF002526) | Autre |
| Finition raccordement électrique 2 (EF002527) | Raccordement par cosse à souder |
| Nombre de pôles (EF001391) | 1 |
| Nombre de positions de serrage par pôle (EF002519) | 2 |
| Matériau du corps isolant (EF007543) | Autre |
| Température de fonctionnement (EF002393) | -40 °C |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Couleur (EF000007) | Gris |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-3059731-PW 4-POT-SL | 118 Kbytes |
|
