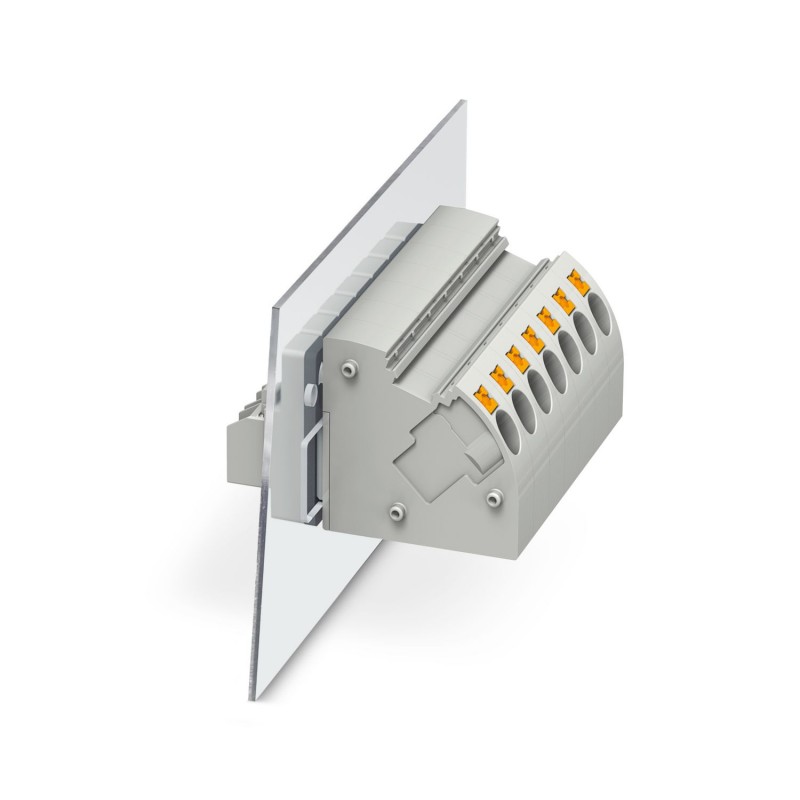

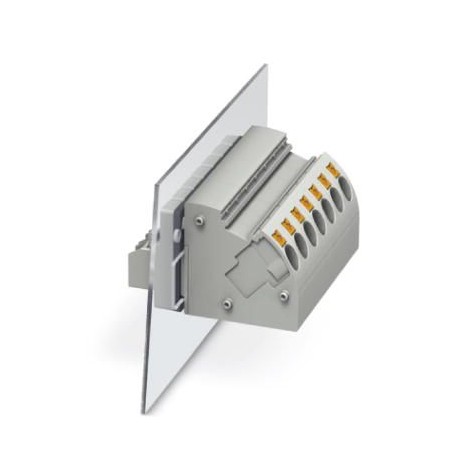

PW 4-POT-SCM/S 3056941 PHOENIX CONTACT Bloc de jonction de traversée
PW 4-POT-SCM/S
3056941
PHOENIX_CONTACT
50
Bloc de jonction de traversée
Bornier, type de raccordement : Raccord à ressort enfichable, raccord à prise plate, nombre de pôles : 1, courant de charge : 18 A, section : 0,2 mm² - 4 mm², sens de raccordement du conducteur par rapport au sens de la prise : 45 °, largeur : 8,1 mm
Bloc de jonction de traversée de panneau, type de raccordement: Raccordement à ressort Push-in, Raccordement par clips, nombre de pôles: 1, courant de charge: 18 A, section: 0,2 mm2 - 4 mm2, enfichage du conducteur vers le sens d'enfichage: 45 °, largeur: 8,1 mm, coloris: gris
Blocs de jonction > Borne traversante
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Propriétés du produit
| Type de produit | Bloc de jonction de traversée de panneau |
| Gamme de produits | PW 4-POT-SCM |
| Nombre de pôles | 1 |
| Pas | 8,1 mm |
| Nombre de connexions | 2 |
| Nombre de rangées | 1 |
| Nombre de potentiels | 1 |
| Potentiels | 1 |
| État de la gestion des données | |
| Révision de l'article | 03 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
Propriétés électriques
| Intensité nominale IN | 18 A |
| Tension nominale UN | 800 V |
| Tension de référence (III/3) | 800 V |
| Tension de tenue aux chocs assignée (III/3) | 8 kV |
Caractéristiques de raccordement
| Technologie de raccordement | |
| Système de connecteurs | PW 4 |
| Section nominale | 4 mm² |
| Raccordement du conducteur Extérieur | |
| Type de raccordement | Raccordement à ressort Push-in |
| Sens de raccordement du conducteur dans le sens d'enfichage | 45 ° |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 6 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,25 mm² ... 6 mm² |
| Section de conducteur souple avec embout et douille en plastique | 0,25 mm² ... 4 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,5 mm² ... 1 mm² |
| Gabarit | A4 |
| Longueur à dénuder | 10 mm |
| Raccordement du conducteur Intérieur | |
| Type de raccordement | Raccordement par clips |
| Sens de raccordement du conducteur dans le sens d'enfichage | 0 ° |
Montage
| Fixation sur la cloison traversante | |
| Couple de serrage | 0,5 Nm ... 0,6 Nm (Couple de serrage de la vis de fixation) |
Indications sur les matériaux
| Indication de matériau - contact | |
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamé |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | gris (7042) |
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
| Indications sur les matériaux - Elément d'actionnement | |
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
Remarques
| Consigne de sécurité | |
| Consigne de sécurité | • Seuls des électriciens qualifiés sont autorisés à installer et à utiliser ce produit. Pour détecter et éviter les dangers, le personnel qualifié doit être familiarisé avec les bases de l'électrotechnique. |
| • Tenez compte des caractéristiques techniques indiquées ici et des documents disponibles dans « Téléchargements ». Dans la zone des téléchargements, vous trouverez des informations importantes, telles que p. ex. les instructions d'installation, les dessins techniques et les données 3D. | |
| • Pour respecter la tension nominale, couler le bloc de jonction sur le côté intérieur. | |
Dimensions
| Dessin coté |  |
| Pas | 8,1 mm |
| Largeur [w] | 8,1 mm |
| Dimensions extérieures | |
| Hauteur [h3] | 30 mm |
| Longueur [l1] | 30,5 mm |
| Dimensions intérieures | |
| Hauteur [h4] | 27 mm |
| Longueur [l2] | 15,5 mm |
Contrôles mécaniques
| Recherche de dommages et de desserrage des conducteurs | |
| Spécification de contrôle | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Résultat | Essai réussi |
| Contrôle de traction | |
| Spécification de contrôle | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Section de conducteur/type de conducteur/effort de traction, valeur nominale/réelle | 0,2 mm² / rigide / > 10 N |
| 0,2 mm² / souple / > 10 N | |
| 4 mm² / rigide / > 60 N | |
| 4 mm² / souple / > 60 N | |
Contrôles électriques
| Essai d'échauffement | |
| Spécification de contrôle | DIN EN 60512-5-1:2003-01 |
| Exigence contrôle de l'échauffement | Augmentation de température ≤ 45 K |
| Résistance aux courants de courte durée | |
| Spécification de contrôle | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Distances dans l'air et lignes de fuite 1. Coordination de l'isolation | |
| Application | Paroi métallique 1,0 mm ... 4,0 mm |
| Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Groupe d'isolant | I |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tension d'isolement assignée (III/3) | 800 V |
| Tension de tenue aux chocs assignée (III/3) | 8 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 8 mm |
| valeur minimale de la ligne de fuite (III/3) | 10 mm |
Conditions environnementales et de durée de vie
| Essai de résistance aux vibrations | |
| Spécification de contrôle | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Fréquence | 10 Hz ... 150 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accélération | 5g (60,1 Hz ... 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Sens du contrôle | Axes X, Y et Z |
| Essai au fil incandescent | |
| Spécification de contrôle | DIN EN 60695-2-11 (VDE 0471-2-11):2001-11 |
| Température | 960 °C |
| Temps d'action | 30 s |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (En fonction de la courbe de capacité de courant / de derating) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
Indications sur l'emballage
| Type de conditionnement | emballé dans un carton |
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Tension assignée (EF000228) | 800 V |
| Finition raccordement électrique 1 (EF002526) | Autre |
| Finition raccordement électrique 2 (EF002527) | Raccordement par fiche plate |
| Nombre de pôles (EF001391) | 1 |
| Nombre de positions de serrage par pôle (EF002519) | 2 |
| Matériau du corps isolant (EF007543) | Autre |
| Température de fonctionnement (EF002393) | -40 °C |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Couleur (EF000007) | Gris |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-3056941-PW 4-POT-SCM/S | 121 Kbytes |
|
