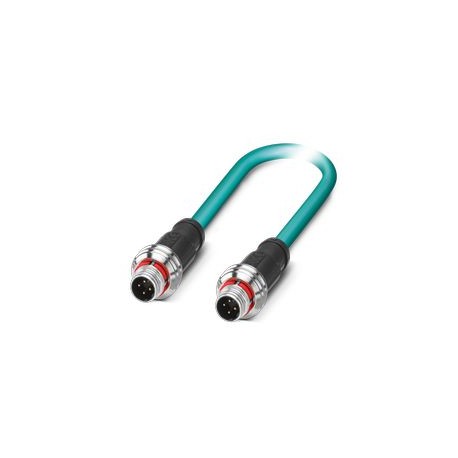

NBC-P12MSD/ 3,0-93E/P12MSD 1554011 PHOENIX CONTACT Câble réseau, Ethernet CAT5 (100 MBit/s), 4 pôles, connec..
NBC-P12MSD/ 3,0-93E/P12MSD
1554011
PHOENIX_CONTACT
50
Câble réseau, Ethernet CAT5 (100 MBit/s), 4 pôles, connecteur droit M12 Push-pull, codage : D/IP67, vers connecteur droit M12 Push-pull, codage : D/IP67, longueur du câble : 3 m
Câble réseau
Câble réseau, Ethernet CAT5 (100 Mbps), 4 pôles, Fiche droite M12 Push Pull, décodage : D / IP67, sur Fiche droite M12 Push Pull, codage : D / IP67, longueur du câble : 3 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Fiche technique
Propriétés du produit
| Type de produit | Câble de données pré-assemblé |
| Type de capteur | Ethernet |
| Nombre de postes | 4 |
| application | Standard |
| Blindé | oui |
Interfaces
| Système d’autobus | Ethernet |
| Type/catégorie de signal | Ethernet CAT5 (IEC 11801), 100 Mbit/s |
Signalisation
| Affichage de l’état | Non |
| Affichage de l’état présent | Non |
Propriétés électriques
| Tension nominale UN | 48 V c.a. |
| 60 V CC | |
| Courant nominal IN | 1,5 A |
| Milieu de transmission | cuivre |
| Caractéristiques de transmission (catégorie) | CAT5 (CEI 11801 :2002) |
connecteur
| Connexion 1 | |
| type | Fiche droite M12 Push Pull / IP67 |
| Nombre de postes | 4 |
| Type de verrouillage | Push Pull |
| Type de codage | D (Données) |
| Couleur de la poignée | noir |
| Indice d’inflammabilité selon UL 94 | V0 |
| matériel | CuSn (Contact) |
| Ni/Au (Surface de contact) | |
| PA (Transporteurs de contact) | |
| TPU, difficilement inflammable, auto-extinguible (Grip) | |
| Zinc moulé sous pression, nickelé (raccord vissé) | |
| FKM (Sceau) | |
| Cycles d’insertion/retrait | ≥ 100 |
| Résistance au contact | ≤ 5 mΩ |
| Résistance d’isolation | ≥ 100 MΩ |
| Catégorie de surtension | Ii |
| Degré de pollution | 3 |
| Degré de protection | IP67 |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C |
| Connexion 2 | |
| type | Fiche droite M12 Push Pull / IP67 |
| Nombre de postes | 4 |
| Type de verrouillage | Push Pull |
| Type de codage | D (Données) |
| Couleur de la poignée | noir |
| Indice d’inflammabilité selon UL 94 | V0 |
| matériel | CuSn (Contact) |
| Ni/Au (Surface de contact) | |
| PA (Transporteurs de contact) | |
| TPU, difficilement inflammable, auto-extinguible (Grip) | |
| Zinc moulé sous pression, nickelé (raccord vissé) | |
| FKM (Sceau) | |
| Cycles d’insertion/retrait | ≥ 100 |
| Résistance au contact | ≤ 5 mΩ |
| Résistance d’isolation | ≥ 100 MΩ |
| Degré de pollution | 3 |
| Catégorie de surtension | Ii |
| Degré de protection | IP67 |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C |
Câble/ligne
| Longueur du câble | 3 m |
| Ethernet flexible CAT5, 2 paires [93E] | |
| Dessin dimensionnel |  |
| Blindé | oui |
| UL AWM Style | 20963 (80°C/30 V) |
| Poids du câble | 42 kg/km |
| Type de câble | Ethernet flexible CAT5, 2 paires |
| Symbole abrégé | 02YS(ST)C11Y |
| Type de câble (abréviation) | 93E |
| Type/catégorie de signal | Ethernet CAT5 (IEC 11801), 100 Mbit/s |
| Structure du câble | 2x2xAWG26/7, SF/UTP |
| Diamètre extérieur du câble | 6,4 mm ±0,2 mm |
| Gaine extérieure, matériau | Pur |
| Gaine extérieure, couleur | bleu d’eau RAL 5021 |
| Epaisseur, gaine extérieure | 1,2 mm |
| Matériau du conducteur | Fils de Cu litz nus |
| Ligne de signal de structure du conducteur | 7 x 0,16 millimètre |
| Ligne de signal AWG | 26 |
| Section transversale du conducteur | 2 x 2 x 0,14 mm² |
| Matériau de l’isolation des fils | Mousse PE |
| Diamètre du fil, y compris l’isolation | 0,98 millimètre |
| Fil unique, couleur | blanc/orange-orange, blanc/vert-vert |
| Paires torsadées | 2 cœurs à la paire |
| Torsion d’ensemble | Deux paires avec deux charges jusqu’au cœur |
| Blindage | Feuille d’aluminium, bouclier tressé en cuivre étamé |
| Revêtement de blindage optique | 70 % |
| Capacité de transport de courant du câble | 2 A (selon DIN VDE 0891-1) |
| Tension nominale, câble | ≤ 100 V (valeur de crête, pas pour les applications à haute puissance) |
| Tension d’essai Noyau/Noyau | 700 V (50 Hz, 1 min.) |
| Tension d’essai Noyau/Blindage | 700 V (50 Hz, 1 min.) |
| Résistance d’isolement du câble | ≥ 500 MΩ*km |
| Résistance de couplage | ≤ 100,00 mΩ/m (à 10 MHz) |
| Impédance d’onde | 100 Ω ±5 Ω (à 100 MHz) |
| Résistance de la boucle | ≤ 290.00 Ω/km |
| Capacité du câble | env. 45 nF/km (à 1 kHz) |
| Temps d’exécution du signal | 5,3 ns/m |
| Traction | ≤ 80 N |
| Rayon de courbure minimal, installation fixe | 4 x D |
| Rayon de courbure minimal, installation flexible | 8 x D |
| Amortissement | 3,2 dB (avec 1 MHz) |
| 6 dB (à 4 ΜHz) | |
| 9,5 dB (à 10 MHz) | |
| 12,1 dB (à 16 MHz) | |
| 13,6 dB (à 20 ΜHz) | |
| 17,1 dB (à 31,25 МHz) | |
| 24,8 dB (à 62,5 МHz) | |
| 32 dB (à 100 MHz) | |
| Atténuation de la diaphonie proche de l’extrémité (NEXT) | 65,3 dB (avec 1 MHz) |
| 56,3 dB (à 4 ΜHz) | |
| 50,3 dB (à 10 MHz) | |
| 47,2 dB (à 16 MHz) | |
| 45,8 dB (à 20 МHz) | |
| 42,9 dB (à 31,25 МHz) | |
| 38,4 dB (à 62,5 МHz) | |
| 35,3 dB (à 100 MHz) | |
| Atténuation de la diaphonie proche de fin de course à sommation de puissance (PSNEXT) | 62,3 dB (avec 1 MHz) |
| 53,3 dB (à 4 МHz) | |
| 47,3 dB (à 10 MHz) | |
| 44,2 dB (à 16 MHz) | |
| 42,8 dB (à 20 ΜHz) | |
| 39,9 dB (à 31,25 МHz) | |
| 35,4 dB (à 62,5 МHz) | |
| 32,3 dB (à 100 MHz) | |
| Atténuation de retour (RL) | 23 dB (à 4 МHz) |
| 24,1 dB (à 8 МHz) | |
| 25 dB (à 10 MHz) | |
| 25 dB (à 16 MHz) | |
| 25 dB (à 20 МHz) | |
| 23,6 dB (à 31,25 МHz) | |
| 21,5 dB (à 62,5 ΜHz) | |
| 20,1 dB (à 100 MHz) | |
| Sans halogène | selon la norme CEI 60754-1 |
| Résistance à l’huile | conformément à la norme EN 60811-2-1 |
| Résistance à la flamme | selon la norme CEI 60332-1-2 |
| selon UL VW1 | |
| conformément à la norme UN ECE-R 118.03 | |
| Température ambiante (fonctionnement) | -20 °C ... 80 °C (câble, installation flexible) |
| -40 °C ... 80 °C (câble, installation fixe) | |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 4 |
| Finition raccordement électrique, côté champ (EF005525) | M12 |
| Type de contact à fiche, côté champ (EF006269) | Mâle (prise) |
| Disposition de la rampe de câble, côté champ (EF005928) | Droit |
| Finition raccordement électrique, côté boîtier (EF005524) | M12 |
| Type de contact à fiche, côté boîtier (EF008386) | Mâle (prise) |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Droit |
| Longueur de câble (EF000536) | 3 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Oui |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -20 °C |
| Courant assigné In (EF008250) | 1.5 A |
| Tension assignée (EF000228) | 48 V |
| Classe de protection (IP) (EF005474) | IP67 |
