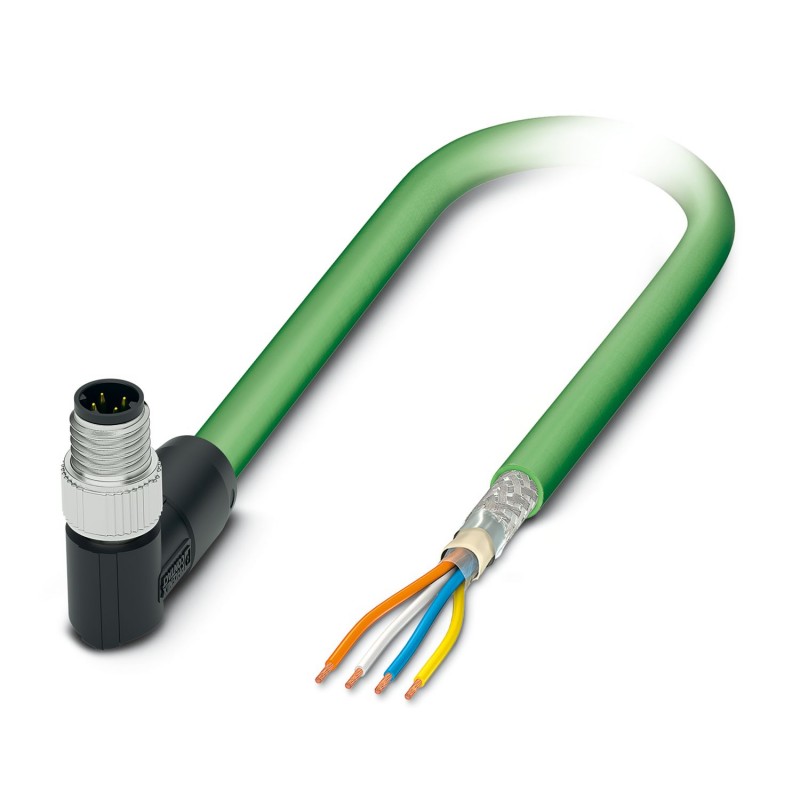

NBC-M8MRD/1,0-93C 1080526 PHOENIX CONTACT Câble de réseau, PROFINET CAT5 (100 Mbit/s), EtherCAT
NBC-M8MRD/1,0-93C
1080526
PHOENIX_CONTACT
Câble de réseau, PROFINET CAT5 (100 Mbit/s), EtherCAT
Câble réseau, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4 pôles sans halogène, blindé (Advanced Shielding Technology), connecteur coudé M8, codage : D / IP67, extrémité de câble libre, longueur de câble : 1 m
Câble de réseau, PROFINET CAT5 (100 Mbit/s), EtherCAT® CAT5 (100 Mbit/s), 4-pôles, PUR/FRNC exempt d'halogène, vert RAL 6018, blindé (Advanced Shielding Technology), connecteur mâle coudé M8, codage: D / IP67, sur extrémité libre, longueur de câble: 1 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | Ce produit est conforme à la directive PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, chapitre 8.2 Connectors for Outside Environment (Balanced cabling) |
| Type de produit | Câble de données préconfectionné |
| Application | Standard |
| Type de capteur | PROFINET |
| Nombre de pôles | 4 |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | D |
| État de la gestion des données | |
| Révision de l'article | 08 |
| Type de signal/catégorie | PROFINET CAT5 (CEI 11801), 100 Mbit/s |
| EtherCAT® CAT5 (CEI 11801), 100 Mbit/s |
| Affichage d'état | non |
| Présence d'un affichage d'état | Non |
| Tension nominale UN | 48 V AC |
| 60 V DC | |
| Intensité nominale IN | 4 A |
| Support de transmission | Cuivre |
| Raccordement 1 | |
| Type | connecteur mâle coudé M8 / IP67 |
| Nombre de pôles | 4 |
| Type de codage | D (Données) |
| Blindé | oui |
| Couleur surface de prise | noir |
| Matériau | CuSn (Contact) |
| Ni/Au (Surface des contacts) | |
| PA 6.6 (Porte-contacts) | |
| TPU, ignifuge, autoextinguible (Surface de prise) | |
| Laiton, nickelé (Raccordement vissé) | |
| Cycles d'enfichage | ≥ 100 |
| Résistance d'isolement | ≥ 100 MΩ |
| Couple de serrage | 0,2 Nm |
| Indice de protection | IP67 |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C |
| Raccordement 2 | |
| Version | extrémité libre |
| Longueur du câble | 1 m |
| Chaîne porte-câbles PROFINET CAT5 [93C] | |
| Dessin coté |  |
| Poids de gaine | 61 kg/km |
| Nombre de pôles | 4 |
| Blindé | oui |
| Type | Chaîne porte-câbles PROFINET CAT5 [93C] |
| Structure du conducteur | 1x4xAWG22/7, SF/TQ |
| Durée du parcours du signal | 5,3 ns/m |
| Vitesse du signal | 0,66 c |
| Structure du conducteur ligne de signal | 7x 0,25 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 4x 0,34 mm² |
| Diamètre de fil avec isolant | 1,5 mm |
| Diamètre extérieur du câble | 6,50 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | vert RAL 6018 |
| Matériau conducteur | Cordon Cu étamé |
| Matériau isolant de fil | PE |
| Fil, coloris | blanc, jaune, bleu, orange |
| Epaisseur gaine extérieure | env. 0,90 mm |
| Câblage total | Quarte en étoile |
| Revêtement optique de blindage | 85 % |
| Résistance d'isolement | ≥ 500 MΩ*km |
| Résistance de liaison | ≤ 20,00 mΩ/m (pour 10 MHz) |
| Résistance de boucle | ≤ 120,00 Ω/km |
| Impédance caractéristique | 100 Ω ±15 Ω (pour 1 ... 100 MHz) |
| Tension nominale câble | 600 V (Cote UL) |
| Tension d'essai fil/fil | 2000 V (50 Hz, 1 min.) |
| Tension d'essai fil/blindage | 2000,00 V (50 Hz, 1 min.) |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 7,5 x D |
| Rayon de courbure minimal, pose fixe | 33 mm |
| Rayon de courbure minimal, pose souple | 49 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 3000000, Rayon de courbure: 100 mm, Course: 10 m, Vitesse de déplacement: 4 m/s, Accélération: 4 m/s² |
| Résistance à la traction | ≤ 150 N |
| Capacité de charge dynamique (torsion) | Torsion: ±30 °/m |
| Affaiblissement paradiaphonique (NEXT) | 80 dB (pour 1 MHz) |
| 76 dB (pour 4 MHz) | |
| 70 dB (pour 10 MHz) | |
| 65 dB (pour 16 MHz) | |
| 63 dB (pour 20 MHz) | |
| 60 dB (pour 31,25 MHz) | |
| 55 dB (pour 62,5 MHz) | |
| 50 dB (pour 100 MHz) | |
| Effet d'écran | 2,1 dB (pour 1 MHz) |
| 4 dB (pour 4 MHz) | |
| 6,3 dB (pour 10 MHz) | |
| 8 dB (pour 16 MHz) | |
| 9 dB (pour 20 MHz) | |
| 11,4 dB (pour 31,25 MHz) | |
| 16,5 dB (pour 62,5 MHz) | |
| 21,3 dB (pour 100 MHz) | |
| Absence d'halogène | oui |
| Résistance à la propagation des flammes | selon CEI 60332-1-2 |
| selon UN ECE-R 118.03 | |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance spéciale | résistant aux UV |
| Propriétés particulières | Caractéristiques électriques selon EN 50288-2-2 |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (câble, pose fixe) |
| -40 °C ... 70 °C (Câble, pose souple) | |
| Température ambiante (montage) | -20 °C ... 60 °C |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| M8 | |
| Désignation de la norme | Connecteur M8 |
| Normes/prescriptions | CEI 61076-2-114 |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 4 |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Disposition de la rampe de câble, côté champ (EF005928) | Autre |
| Longueur de câble (EF000536) | 1 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Oui |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | Autre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -40 °C |
| Courant assigné In (EF008250) | 4 A |
| Tension assignée (EF000228) | 48 V |
| Classe de protection (IP) (EF005474) | IP65 |
