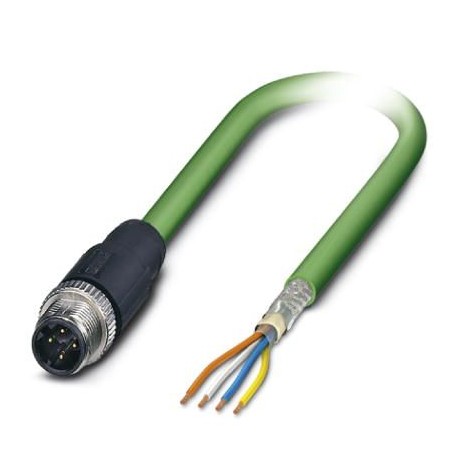

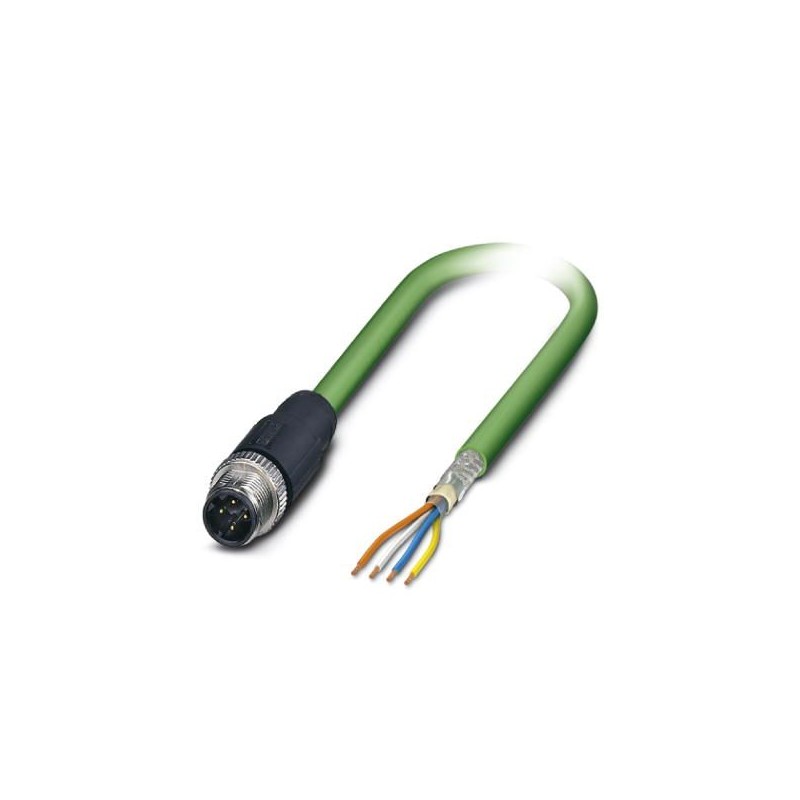

NBC-M12MSD/ 2,0-93C 1038747 PHOENIX CONTACT Câble réseau
NBC-M12MSD/ 2,0-93C
1038747
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Câble réseau
Câble réseau, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4 pôles, blindé (Advanced Shielding Technology), connecteur M12 droit, codage : D/IP67, à l’extrémité du câble libre, longueur du câble : 2 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million trente huit mille sept cent quarante sept |
|---|---|
| Unité d'emballage | 1 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626592084 |
| Poids par Pièce (hors emballage) | 142.440 g |
| Tarif des douanes numéro | Quatre vingt cinq million quatre cent quarante quatre mille deux cent quatre vingt dix |
| Pays d'origine | PL (Pologne) |
Conditions ambiantes
| Degré de protection | IP65 (connecteur M12) |
|---|---|
| IP67 (connecteur M12) | |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur M12) |
Données générales
| Note | Ce produit correspond à la PROFINET de Câblage et d'Interconnexion de la Technologie de guide pour PROFINET règlement, la version 2.00, référence: 2.252, Chapitre 8.2 de Connecteurs pour l'Environnement Extérieur (Équilibré de câblage) |
|---|---|
| D'autres produits avec la variable de type de câble variable et la longueur de câble peut être trouvé dans la section accessoires | |
| Courant nominal à 40°C | 4 Un |
| Tension nominale | 48 V AC |
| 60 V DC | |
| Nombre de postes | Quatre |
| Type de Signal/catégorie | PROFINET CAT5 (CEI 11801), 100 Mbit / s |
| EtherCAT®CAT5 (CEI 11801), 100 Mbit / s | |
| Normes/règlements | M12 connecteur IEC 61076-2-101 |
Caractéristiques de la tête 1
| Type de tête | Fiche droite M12 / IP67 |
|---|---|
| Pas de. des postes (connecteur à broches modèle) | Quatre |
| Codage | D (Data) |
| Couleur | noir |
| Matériel (composant) | CuSn (Contact) |
| Ni/Au (surface de Contact) | |
| PA (Contact avec les transporteurs) | |
| TPU, difficilement inflammable, auto-extinguible (Grip) | |
| Zinc moulé sous pression, nickelé (connexion à Vis) | |
| La résistance de l'isolation | ≥ 100 MΩ |
| Insertion/retrait des cycles | ≥ 100 |
| Couple | 0,4 Nm |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C |
Câble
| L'étiquetage des produits | "séquentiel longueur en mètres" PN-CÂBLE-934-C / PUR-4X22AWG/7 Fuite * 22AWG (BLINDÉ) (UL) E119100 CMX 75°C VÉRIFIÉ (UL) CAT 5E PATCH CÂBLE FRNC * (Câble d'impression câble fournisseur) |
|---|---|
| Type de câble | PROFINET de chaînes porte-câbles CAT5 |
| Type de câble (abréviation) | 93C |
| Type de Signal/catégorie | PROFINET CAT5 (CEI 11801), 100 Mbit / s |
| EtherCAT®CAT5 (CEI 11801), 100 Mbit / s | |
| Structure du câble | 1x4xAWG22/7; SF/TQ |
| Chef de la section transversale | 4x 0,34 mm2 |
| AWG ligne de signal | Vingt deux |
| Chef d'orchestre de la structure de la ligne de signal | 7 x 0.25 mm |
| Le diamètre du coeur, y compris l'isolation | 1,5 mm |
| Couleurs de fils | Blanc, jaune, bleu, orange |
| Ensemble twist | Star quad |
| Blindage | Aluminium revêtu de papier d'aluminium, de cuivre étamé de bouclier tressé |
| Optique bouclier couvrant | 85 % |
| La gaine externe, couleur | le vert RAL 6018 |
| L'épaisseur de la gaine extérieure | env. 0,9 mm |
| Câble externe diamètre D | 6.5 mm ±0,2 mm |
| Rayon de courbure minimal, pose fixe | 5 x D |
| Rayon de courbure minimal, une installation flexible | 7,5 x D |
| Nombre de cycles de flexion | Trois million |
| Le rayon de cintrage | 100 mm |
| Traversant chemin | 10 m |
| Traversant le taux de | 4 m/s |
| L'accélération | 4 m/s2 |
| La force de Torsion | ± 30 °/m |
| Force de traction GRP | ≤ 150 N |
| Poids du câble | 61 kg/km |
| Gaine extérieure, matériau | PUR |
| Le matériel, l'intérieur de la gaine | FRNC |
| Matériel isolation du conducteur | PE |
| Chef d'orchestre matériel | Plaqué d'étain Cu fils de litz |
| La résistance de l'isolation | ≥ 500 MΩ*km |
| La résistance de boucle | ≤ 120.00 Ω/km |
| Impédance d'onde | 100 Ω ±15 Ω (1 ... 100 MHz) |
| Près de la fin de l'atténuation de la diaphonie (NEXT) | 80 dB (à 1 MHz) |
| 76 dB (à 4 MHz) | |
| 70 dB (à 10 MHz) | |
| 65 dB (à 16 MHz) | |
| 63 dB (à 20 MHz) | |
| 60 dB (à de 31,25 MHz) | |
| 55 dB (à 62,5 MHz) | |
| 50 dB (à 100 MHz) | |
| Atténuation | 2.1 dB (à 1 MHz) |
| 4 dB (à 4 MHz) | |
| 6.3 dB (à 10 MHz) | |
| 8 dB (à 16 MHz) | |
| 9 dB (à 20 MHz) | |
| 11.4 dB (à de 31,25 MHz) | |
| 16.5 dB (à 62,5 MHz) | |
| 21.3 dB (à 100 MHz) | |
| Signal de vitesse | 0.66 c |
| Signal d'exécution | 5.3 ns/m |
| La résistance de couplage | ≤ 20.00 mΩ/m (à 10 MHz) |
| Tension nominale d'alimentation, câble | 600 V (UL notation) |
| Tension d'essai Core/Core | 2000 V (50 Hz, 1 min.) |
| Tension d'essai de Base/Bouclier | 2000 V (50 Hz, 1 min.) |
| Propriétés spéciales | Propriétés électriques selon la norme EN 50288-2-2 |
| Résistance à la flamme | selon IEC 60332-1-2 |
| Sans halogène | oui |
| Résistance à l'huile | conformément à la norme DIN EN 60811-2-1 |
| La résistance des autres | Résistant aux UV |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (câble, pose fixe) |
| -40 °C ... 70 °C (câble, installation flexible) | |
| Température ambiante (à l'installation) | -20 °C ... 60 °C |
| Température ambiante (stockage/transport) | -50 °C ... 70 °C |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 7.0Vingt sept million soixante mille trois cent huiteCl@ss 8.0Vingt sept million deux cent soixante dix neuf mille deux cent dix huiteCl@ss 9.0Vingt sept million soixante mille trois cent huit
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 4 |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Disposition de la rampe de câble, côté champ (EF005928) | Autre |
| Longueur de câble (EF000536) | 2 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Oui |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | Autre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -40 °C |
| Courant assigné In (EF008250) | 4 A |
| Tension assignée (EF000228) | 48 V |
| Classe de protection (IP) (EF005474) | IP65 |
